Single touch

NY9T016A-006a

NY9T016A-006a 動作內容:
Input: 16個觸摸按鍵(PA0~3, PB0~3, PC0~3, PD0~3)
4個模式選擇鍵(PE0, PE1, PE3, PE2)
Output: 3個輸出口(PF1, PF2, PF3)
NY9T016AU24-006a1 (Slide Mode : 4*4 & 3*3)
NY9T016AU24-006a2 (Slide Mode : 4*3 & 3*4)
    NY9T016A-006a 功能敍述
    動作內容:
    Input: 16個觸摸按鍵(PA0~3, PB0~3, PC0~3, PD0~3)
    4個模式選擇鍵(PE0, PE1, PE3, PE2)
    Output: 3個輸出口(PF1, PF2, PF3)
    觸發方式:
    PA0~3, PB0~3, PC0~3, PD0~3: 16 Touch Key 可單鍵觸摸。
    PAx, PBx, PCx, PDx, Px0, Px1, Px2, Px3: 最多16 種滑動觸摸。
    輸出信號:
    PF1, PF2, PF3: 串列訊號控制,可分別控制NY3/NY4/NY5/NY7系列。

    NY9T016A-006a  直流參數
    電源電壓 VDD: 2.0 ~ 6.0V
    靜態電流 Isb: 2.5uA@3.0V
    (Touch Scan)
    4.5uA@4.5V
    輸入電流 Iih: 3uA@3.0V
    8uA@4.5V
    工作電流 (無負載) Iop: 320uA @3.0V
    480uA @4.5V
    Oscillation Frequency
    : 400KHz
    Low Voltage Reset
    : 1.8V

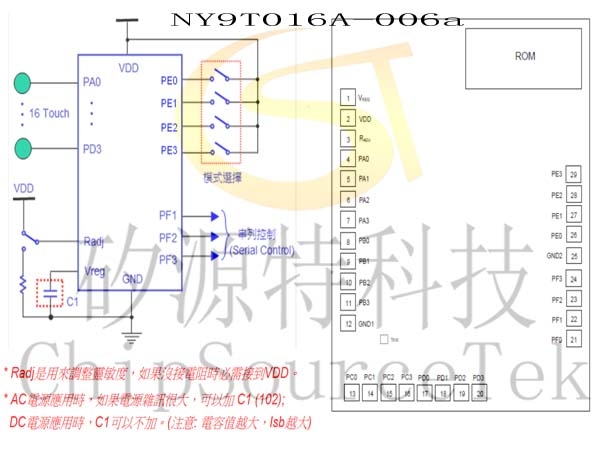

    NY9T016A-006a   應用線路及邦定腳位圖



    NY9T016A-006a
      功能說明

    Touch 開關選項: (Software Option, 可以在程式執行時使用撥動開關切換)
    1. PE1 = x: Touch 功能 On
    2. PE1 = 1: Touch 功能 Off
    Touch 滑動開關選項: (Software Option, 可以在程式執行時使用撥動開關切換)
    1. PE0 = x: Touch 滑動功能 Off。 (Slide Off)
    2. PE0 = 1: Touch 滑動功能 On。 (Slide On)
    Touch 滑動功能選項: (Software Option, 可以在程式執行時使用撥動開關切換)
    1. PE3, PE2 = x, x: 4*4 Slide mode。 (PAx *2, PBx *2, PCx *2, PDx *2, Px0 *2, Px1 *2, Px2 *2, Px3 *2 共 16 )
    2. PE3, PE2 = x, 1: 3*3 Slide mode。 (PA0~2 *2, PB0~2 *2, PC0~2 *2, Px0 *2, Px1 *2, Px2 *2 共 12 )
    3. PE3, PE2 = 1, x: 4*3 Slide mode。 (PA0~2 *2, PB0~2 *2, PC0~2 *2, PD0~2 *2, Px0 *2, Px1 *2, Px2 *2 共 14 )
    4. PE3, PE2 = 1, 1: 3*4 Slide mode。 (PAx *2, PBx *2, PCx *2, Px0 *2, Px1 *2, Px2 *2, Px3 *2 共 14 )

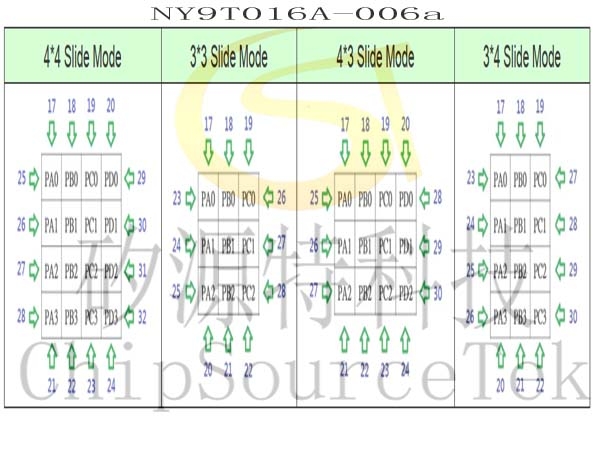

    當開啟 Slide 模式時, 迅速滑動 PA0~3, PB0~3, PC0~3 或 PD0~3 中的相臨三個或四個 Touch 鍵時, PF1~3 會輸出不同的串列訊號, 用來控制其他 IC, 例如控制 NY3/NY4/NY5/NY7 系列, 並且播放不同的語音。 如下圖所示:綠色箭頭 “ ” 表示滑動方向,箭頭尾部的數字表示發送的 Data。例如:從 PA0 往下滑動到 PA3,則發出 Data 17

    注意:
    1. Slide 功能只支援 NY3 Serial-Trigger 串列訊號模式, 不支援 SPI_Like 和 IR_Trigger 模式。
    2. 當 PE0,2,3 接到 VDD (=1) 時,每根腳會產生多餘的輸入電流 (Iih= 3uA@3V, 8uA@4.5V)。 (PE1 則沒有此問題)

    NY9T016A-006a    串列訊號控制(Serial Control)功能選項: (Power On Auto-Detection, 只可以在上電時切換)
    PF1, PF2, PF3 的串列訊號控制有三種模式:
    1. SPI_Like
    2. NY3 Serial-Trigger
    3. IR_Trigger


    1. SPI_Like 模式。

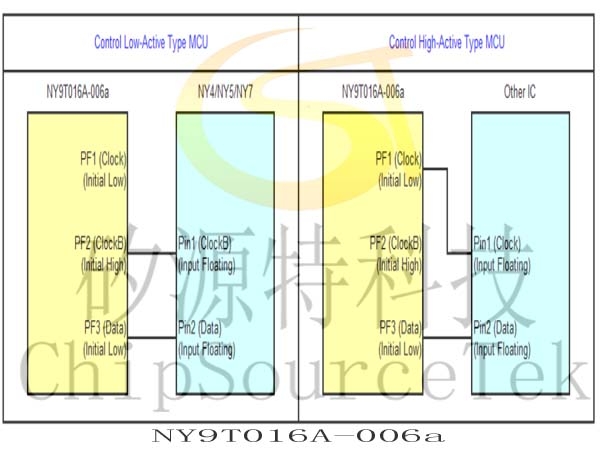

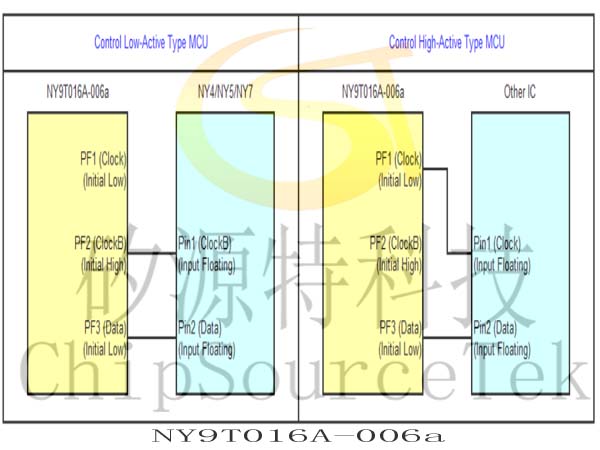

    PF1 為 Clock 輸出腳, 初始值為低 (Active High 應用), PF2 為 ClockB 輸出腳, 初始值為高 (Active Low 應用), PF3為 Data 輸出腳。此模式下, NY9T016A-006a 與 NY4/NY5/NY7 (Low-Active MCU) 或 其他IC (High-Active MCU) 的連接方式如下:

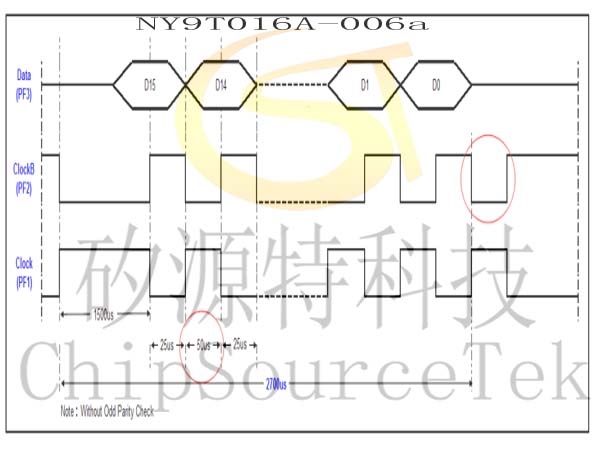

    SPI_Like
    的傳輸協議如下:


    2. NY3 Serial-Trigger
    模式。

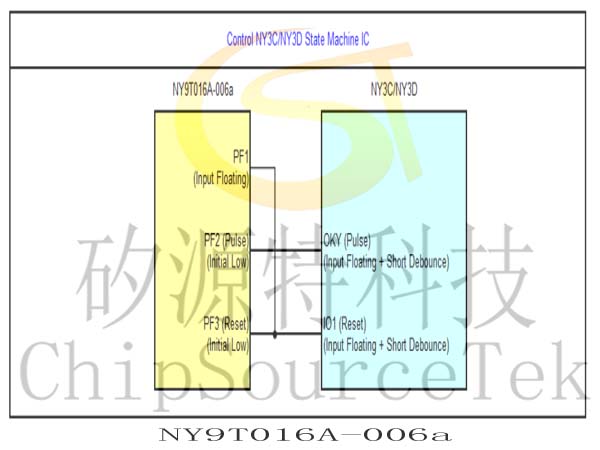

    PF1 與 PF3 連接, 為 Reset 控制腳 (即輸出同步訊號), PF2 為 Data 輸出腳。此模式下, NY9T016A-006a 與 NY3C/NY3D (Speech Synthesizer IC) 的連接方式如下:

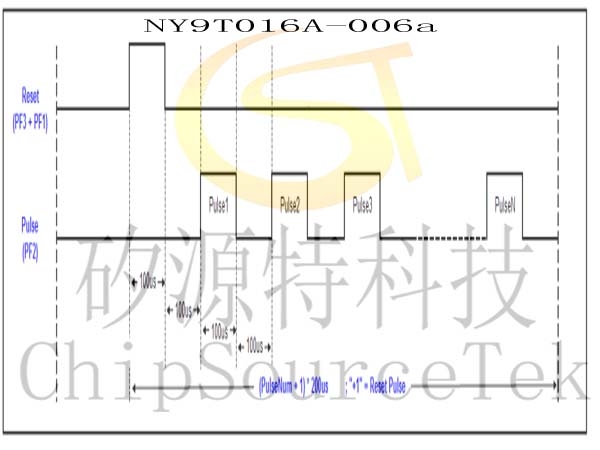

    NY3 Serial-Trigger
    的傳輸協議如下:

    3. IR_Trigger 模式。

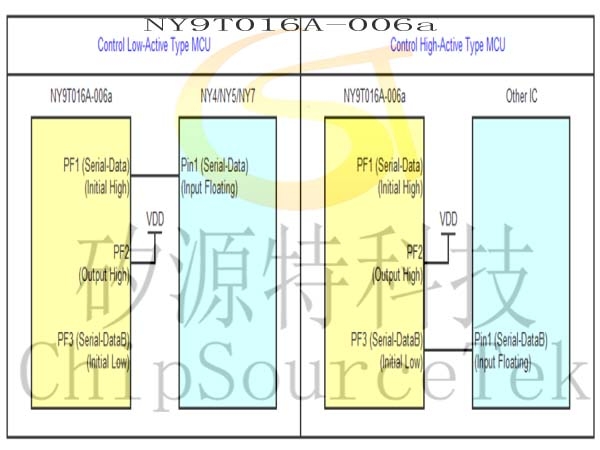

    PF2 連接到 VDD, PF1 為 Serial-Data 輸出腳,初始值為高 (Active Low 應用), PF3 為 Serial-DataB 輸出腳,初始值為低 (Active High 應用)。此模式下, NY9T016A-006a 與 NY4/NY5/NY7 (Low-Active MCU) 或 其他IC (High-Active MCU) 的連接方式如下:

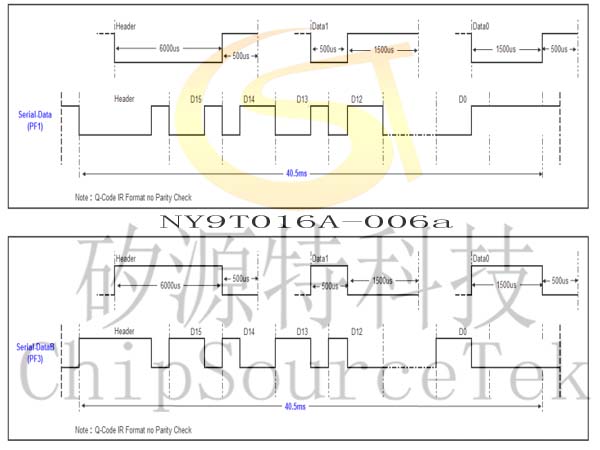

    IR_Trigger
    的傳輸協議如下:

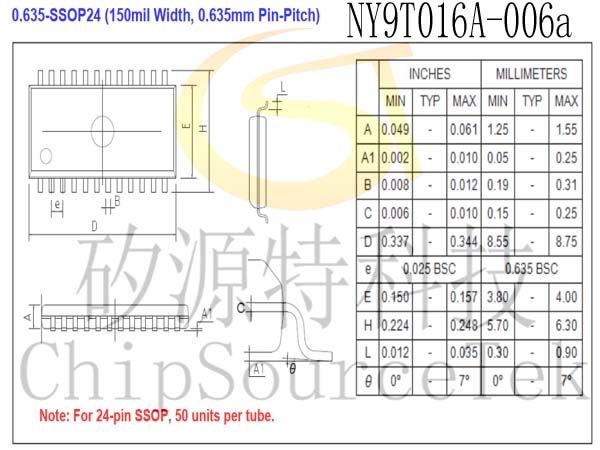

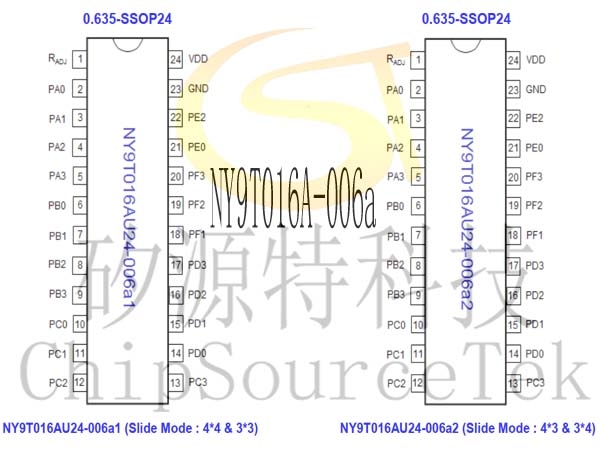

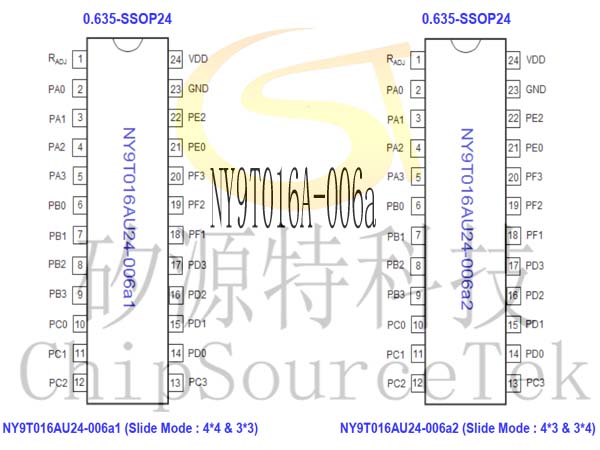

    NY9T016A-006a封裝IC腳位


    NY9T016A-006a
    封裝IC外觀圖
