Single touch

NY9T004A-007b

NY9T004A-007b  功能敍述
動作內容:
Input: 3個觸摸按鍵(PA0, PA1, PA2)
2個定時開關(PA3, PE0: 定時選擇)
Output: 3個輸出口(PE1, PE2, PE3)
    NY9T004A-007b  功能敍述
    動作內容:
    Input: 3個觸摸按鍵(PA0, PA1, PA2)
    2個定時開關(PA3, PE0: 定時選擇)
    Output: 3個輸出口(PE1, PE2, PE3)
    觸發方式:
    PA0: Touch Key, 短按觸摸或長按觸摸。
    PA1 & PA2: Touch 圓盤, 按順時針方向或逆時針方向觸摸圓盤。
    輸出信號:
    PE1, PE2, PE3: PWM-IO, CSC-100%, 恆流控制RGB輸出。


    NY9T004A-007b   直流參數:
    電源電壓 VDD: 2.0 ~ 6.0V
    靜態電流 Isb: 1.6uA@3.0V
    (Touch Scan)3.3uA@4.5V
    工作電流 (無負載) Iop350uA @3.0V
                                             500uA @4.5V
    輸出電流(CSC-100%) Iol: 19mA @3.0V
                                                 20mA @4.5V
    Oscillation Frequency
    : 400KHz
    Low Voltage Reset
    : 1.8V


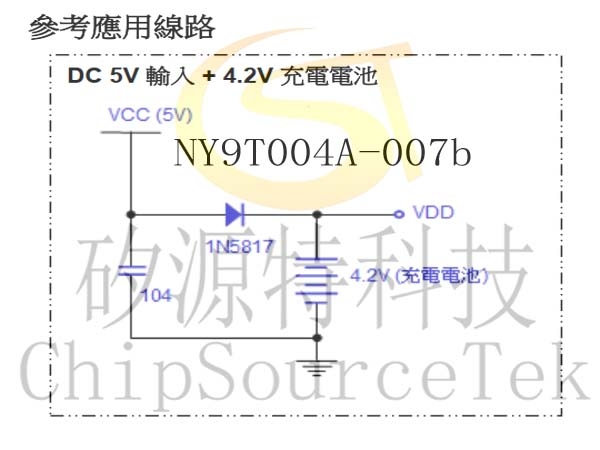

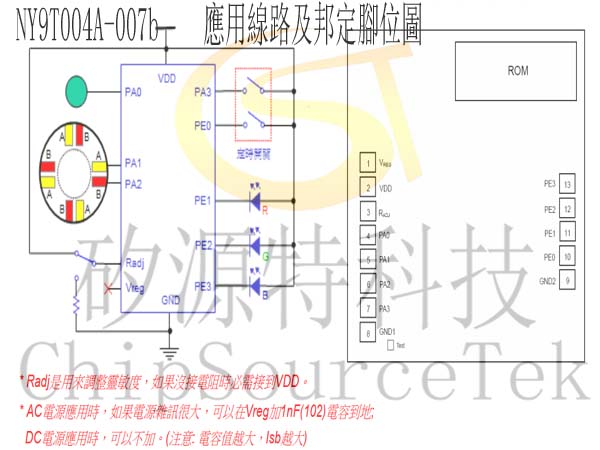

    NY9T004A-007b    應用線路及邦定腳位圖 :


    NY9T004A-007b   功能說明:
    定時選擇: (Software Option, 可以在程式執行時使用撥動開關切換)
    PA3, PE0 = x, x: 無定時功能。
    PA3, PE0 = x, 1: 定時 小時。 (定時計時中如果發生按鍵操作,定時功能會重新計時 小時)
    PA3, PE0 = 1, x: 定時 小時。 (定時計時中如果發生按鍵操作,定時功能會重新計時 小時)
    PA3, PE0 = 1, 1: 定時 小時。 (定時計時中如果發生按鍵操作,定時功能會重新計時 小時)
    功能描述:
    PA0 通過短按觸發和長按觸發來控制 RGB LED 的調光模式和關機模式。
    1. PA0 短按觸發(短按小於 ), IC 進入兩種調光切換模式: RGB 手動調光  RGB 自動漸變  RGB 手動調光
    A) 當 PA0 第一次被短按觸發時, IC 進入 RGB 手動調光模式,可通過觸摸 Touch 圓盤來改變 RGB 輸出組合。

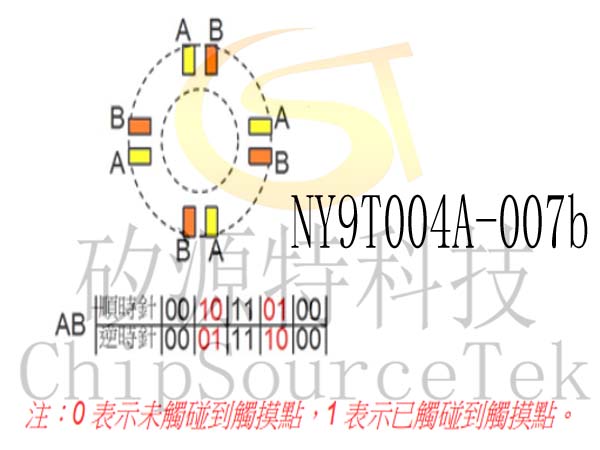

    Touch 圓盤 (A 接 PA1, B 接 PA2): PA1、 PA2 組成一個 RGB 調色圓盤。
    按順時針方向觸摸圓盤,每觸摸按鍵組合
    00--10--11--01--00 一次,顏色便按順序改變一次;
    按逆時針方向觸摸圓盤,每觸摸按鍵組合
    00--01--11--10--00 一次,顏色便按順序改變一次;
    順時針方向和逆時針方向觸摸,總共
    24 種顏色變化。 (離開此模式時的顏色會被自動記憶)

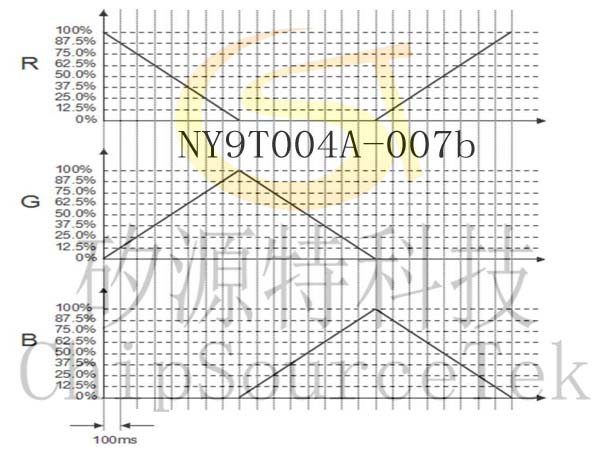

    RGB
    手動調光會按照漸變的方式進行,顏色共 24 階,從當前階到下一階漸變時間為 100ms


    B) 當 PA0 第二次被短按觸發時, IC 進入 RGB 自動漸變模式, RGB LED 會依照程式中添加的 Action 動作來變化顏色。 (離開此模式時的顏色不會被記憶,進入此模式的顏色都是從紅色開始漸變)

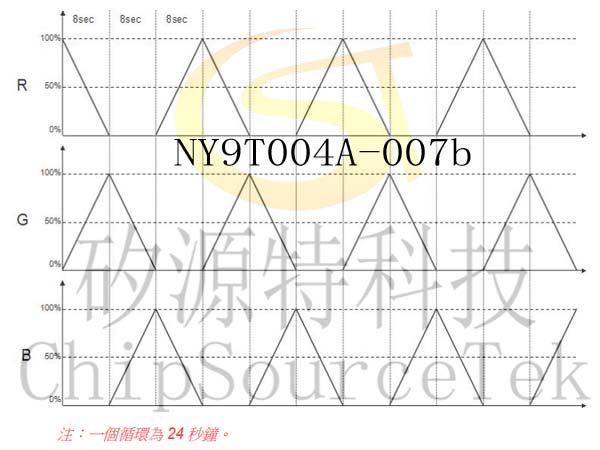

    RGB
    的自動漸變過程如下:



    2. PA0 長按觸發 (長按超過 ), IC 進入關機模式:關閉所有輸出,進入省電模式。 此時會記憶關機前的操作模式(手動調光模式 或 自動漸變模式),且之前在手動調光模式所設定的顏色也會被記憶。再次 PA0 短按觸發後會恢復到上一次的模式和顏色。

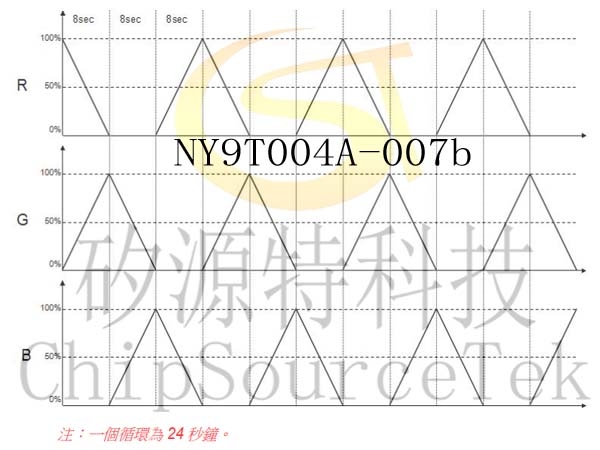

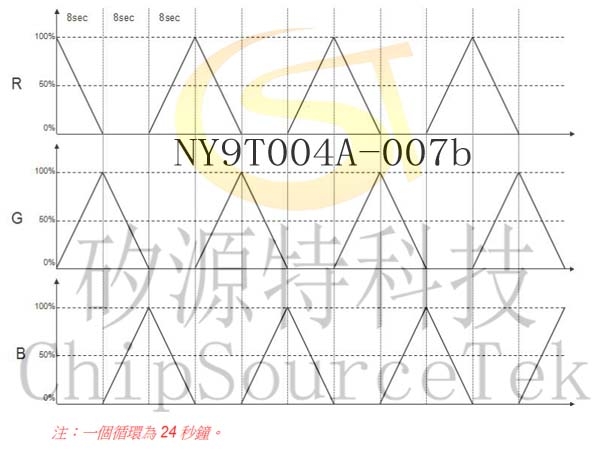

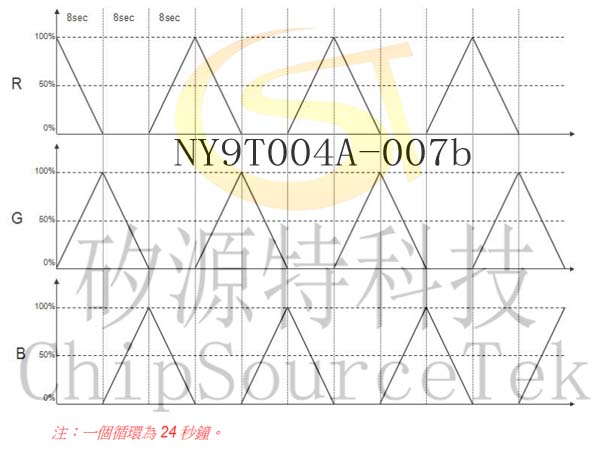

    RGB 的自動漸變過程如下:

    2. PA0 長按觸發 (長按超過 ), IC 進入關機模式:關閉所有輸出,進入省電模式。 此時會記憶關機前的操作模式(手動調光模式 或 自動漸變模式),且之前在手動調光模式所設定的顏色也會被記憶。再次 PA0 短按觸發後會恢復到上一次的模式和顏色。
