Single touch

NY9T016A-005b

NY9T016A-005b 動作內容:
Input: 8個作觸摸按鍵(PA0~PB3), 3個作模式選擇(PC3, PF2, PF3), 3個作定時開關(PC0, PC1, PC2)
Output: 2個輸出口推LED主燈(PE1, PE2), 6個輸出口作 Matrix
LED
亮度指示燈 (PD0~PD3, PF0, PF1)
NY9T016AU24-005b
    NY9T016A-005b  功能敍述
    動作內容:
    Input: 8個作觸摸按鍵(PA0~PB3), 3個作模式選擇(PC3, PF2, PF3), 3個作定時開關(PC0, PC1, PC2)
    Output: 2個輸出口推LED主燈(PE1, PE2), 6個輸出口作 Matrix
    LED
    亮度指示燈 (PD0~PD3, PF0, PF1)
    觸發方式:
    PA0: Touch Key 作檯燈開關控制, 短按觸摸或長按觸摸。
    PA1~PB3: Touch Key 作 級調光 (12%, 24%, 36%, 48%,
    60%, 80%, 100%)

    輸出信號:
    PE1: PWM-IO, CSC 33%
    PE2: PWM-IO, Drive。


    NY9T016A-005b   直流參數
    電源電壓 VDD: 2.0 ~ 6.0V
    靜態電流 Isb: 1.3uA@3.0V
    (Touch Scan)
    3.1uA@4.5V
    工作電流 (無負載) Iop: 400uA @3.0V
    650uA @4.5V
    輸出電流(CSC 33%) Iol: 6.4mA @3.0V
    6.7mA @4.5V
    輸出電流(CMOS) Ioh: 10mA @3.0V
    16mA @4.5V
    Oscillation Frequency
    : 400KHz
    PWM Frame Rate: 4.4KHz
    Low Voltage Reset: 1.8V


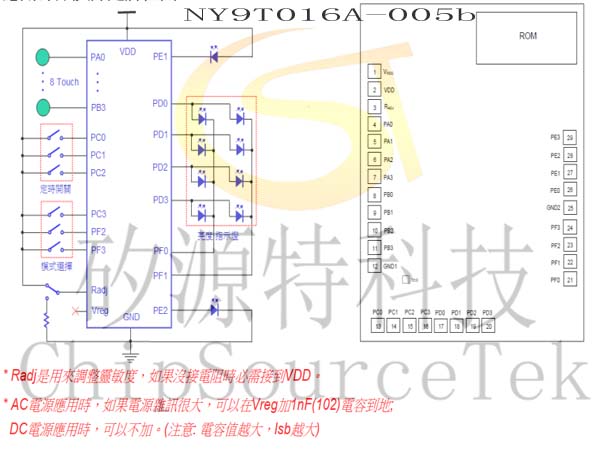

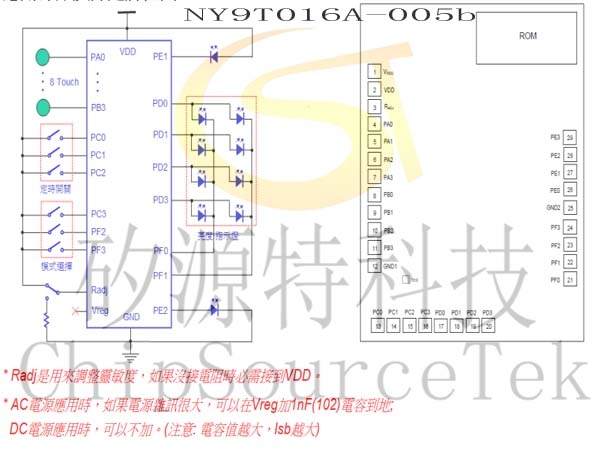

    NY9T016A-005b    應用線路及邦定腳位圖



    NY9T016A-005b

     功能說明
    電源指示燈模式選項: (Bonding Option, 只可以在上電時切換)
    1. PC3 = x: 檯燈 Off 時, D1 電源指示燈 Off;檯燈 On 時, D1 電源指示燈 On
    2. PC3 = 1: 檯燈 Off 時, D1 電源指示燈 On;檯燈 On 時, D1 電源指示燈 On
    定時選項: (Software Option, 可以在程式執行時使用撥動開關切換)
    1. PC2, PC1, PC0 = x, x, x: 長亮, 無定時功能。
    2. PC2, PC1, PC0 = x, x, 1: 定時 0.5 小時。 (定時計時中如果發生按鍵操作,定時功能會重新計時)
    3. PC2, PC1, PC0 = x, 1, x: 定時 1.0 小時。 (定時計時中如果發生按鍵操作,定時功能會重新計時)
    4. PC2, PC1, PC0 = x, 1, 1: 定時 1.5 小時。 (定時計時中如果發生按鍵操作,定時功能會重新計時)
    5. PC2, PC1, PC0 = 1, x, x: 定時 2.0 小時。 (定時計時中如果發生按鍵操作,定時功能會重新計時)
    6. PC2, PC1, PC0 = 1, x, 1: 定時 4.0 小時。 (定時計時中如果發生按鍵操作,定時功能會重新計時)
    7. PC2, PC1, PC0 = 1, 1, x: 定時 6.0 小時。 (定時計時中如果發生按鍵操作,定時功能會重新計時)
    8. PC2, PC1, PC0 = 1, 1, 1: 定時 8.0 小時。 (定時計時中如果發生按鍵操作,定時功能會重新計時)


    NY9T016A-005b

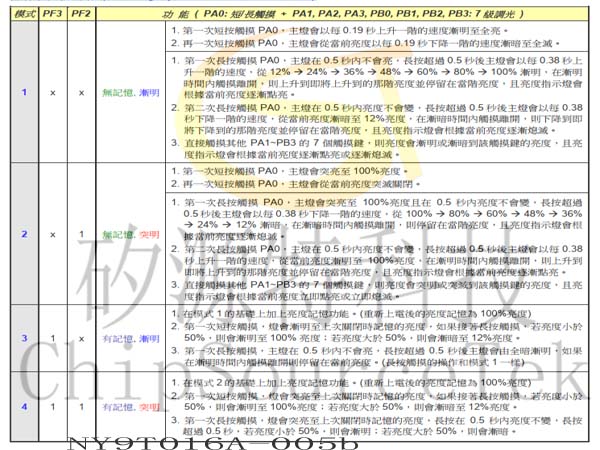

    操作模式選項: (Bonding Option, 只可以在上電時切換)



    NY9T016A-005b

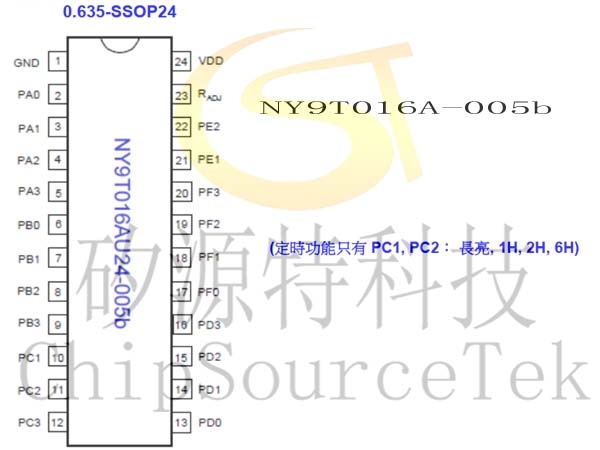

    封裝IC腳位



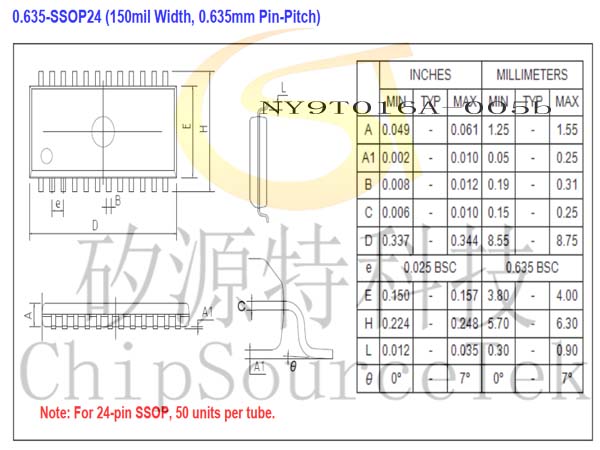

    NY9T016A-005b   封裝IC外觀圖



    NY9T016A-005b

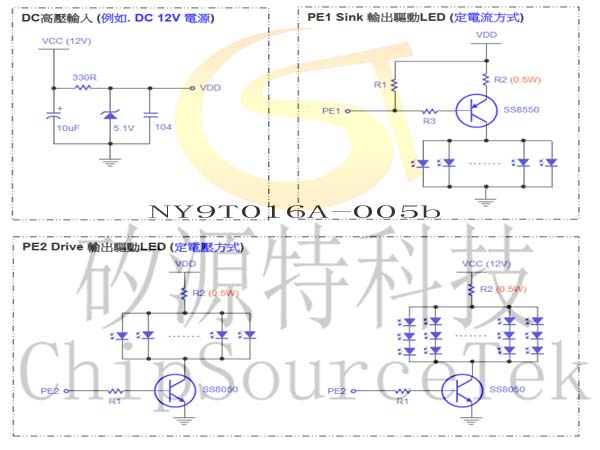

     參考應用線路



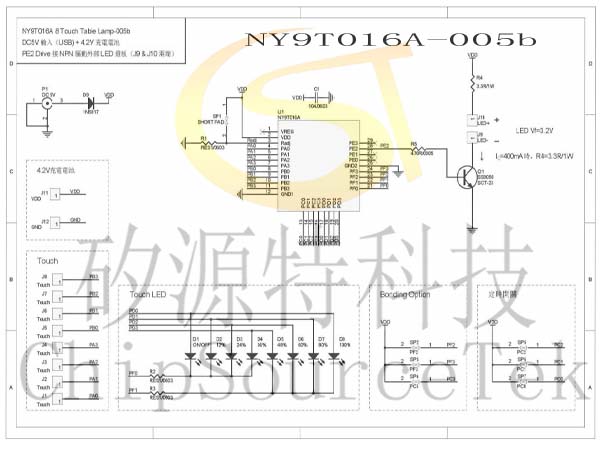

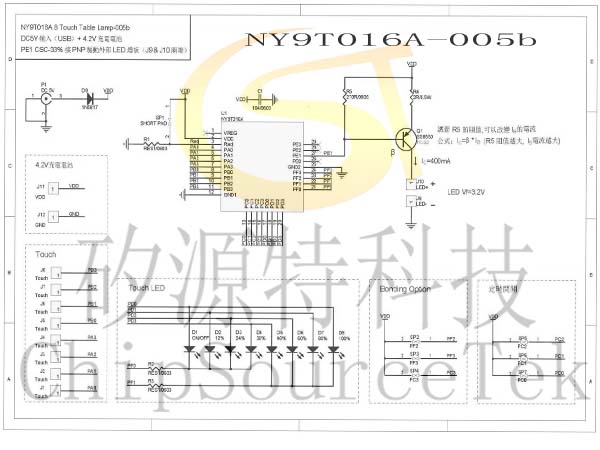

    NY9T16A 8 Touch Table Lamp-005b
    DC5V输入(USB)+4.2V充电电池
    PE1 CDC-33%接NPN 驱动外部LED灯板(J9&J10两端)

    NY9T16A 8 Touch Table Lamp-005b
    DC5V输入(USB)+4.2V充电电池
    PE2 Drive接NPN 驱动外部LED灯板(J9&J10两端)



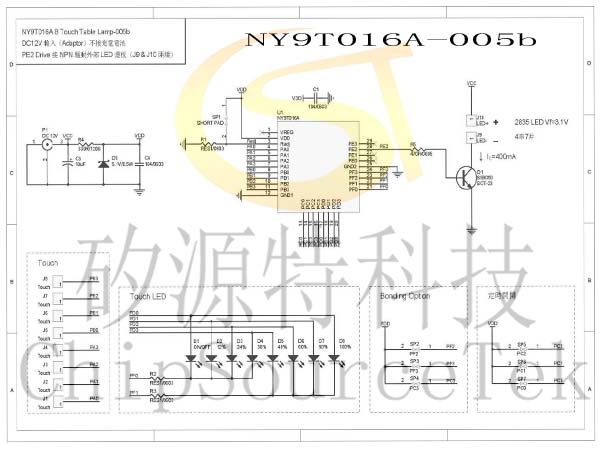

    NY9T16A 8 Touch Table Lamp-005b
    DC12V输入(Adaptor)不接充电电池
    PE2 CDC接NPN 驱动外部LED灯板(J9&J10两端)
