Single touch

NY9T004A-008a

NY9T004A-008a  動作內容:
Input: 4個觸摸按鍵(PA0, PA1, PA2, PA3)
Output: 4個輸出口(PE0, PE1, PE2, PE3)
觸發方式:
PA0, PA1, PA2, PA3: Touch Key, L/H
NY9T004AS8-008a
NY9T004AS14-008a
    NY9T004A-008a  功能敍述
    動作內容:
    Input: 4個觸摸按鍵(PA0, PA1, PA2, PA3)
    Output: 4個輸出口(PE0, PE1, PE2, PE3)
    觸發方式:
    PA0, PA1, PA2, PA3: Touch Key, L/H
    輸出信號: (PE0~PE3: CMOS, Normal Sink)
    PE0
    : Normal-IO, Busy-Low, 用來控制 Low-Trigger IC
    PE1: Normal-IO, Busy-Low, 用來控制 Low-Trigger IC
    PE2: Normal-IO, Busy-Low, 用來控制 Low-Trigger IC
    PE3: Normal-IO, Busy-Low, 用來控制 Low-Trigger IC


    NY9T004A-008a   直流參數
    電源電壓 VDD: 2.0 ~ 6.0V
    靜態電流 Isb: 2.5uA@3.0V,
    (Touch Scan)
    4.5uA@4.5V,
    工作電流 (無負載) Iop: 155uA @3.0V
    290uA @4.5V
    輸出電流(CMOS) Iol: 20mA @3.0V
    30mA @4.5V
    Oscillation Frequency
    : 400KHz
    Low Voltage Reset
    : 1.8V


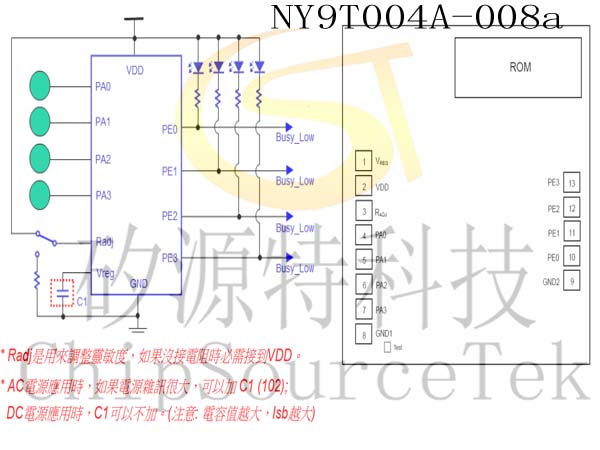

    NY9T004A-008a    應用線路及邦定腳位圖


    NY9T004A-008a    應用線路及邦定腳位圖
    功能說明
    PA0, PA1, PA2, PA3 觸摸時執行 Level Hold 功能, PE0, PE1, PE2, PE3 輸出口則分別輸出低電平,用來控制 LED
    和 Low-Trigger IC (例如: NY4, NY5 或 NY7 4-bit MCU Speech IC)
    當
    PA0 處於觸摸狀態時, PE0 輸出低電平,當觸摸離開時, PE0 立即恢復到初始狀態,即輸出高電平。
    當
    PA1 處於觸摸狀態時, PE1 輸出低電平,當觸摸離開時, PE1 立即恢復到初始狀態,即輸出高電平。
    當
    PA2 處於觸摸狀態時, PE2 輸出低電平,當觸摸離開時, PE2 立即恢復到初始狀態,即輸出高電平。
    當
    PA3 處於觸摸狀態時, PE3 輸出低電平,當觸摸離開時, PE3 立即恢復到初始狀態,即輸出高電平。


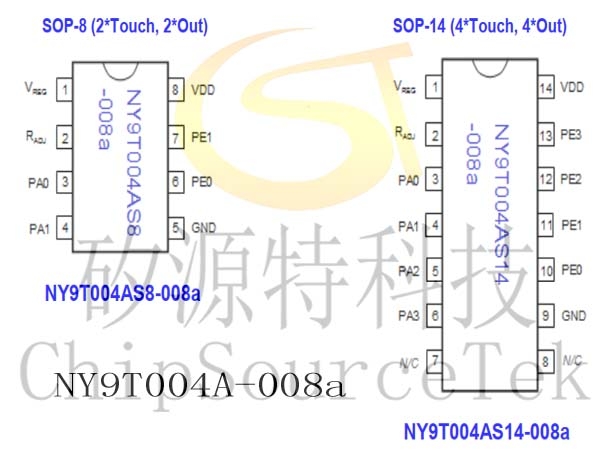

    NY9T004A-008a   封裝IC腳位
