Single touch

NY9T001A-010b

NY9T001A-010b 動作內容:
Input: 個觸摸按鍵 (PA0)
Feedback輸入 (PE0)
個模式選擇(PE1*、 PE2*)
*PE1
透過上電偵測,選擇PE1輸出是Busy-High Busy-Low
*PE2 透過上電偵測,選擇有沒有觸摸 2-Sec_On/Off 功能。
觸發方式:
PA0: Touch-Key
NY9T001AS8-010b
    NY9T001A-010b 功能敍述:
    動作內容:
    Input: 個觸摸按鍵 (PA0)
    Feedback輸入 (PE0)
    個模式選擇(PE1*、 PE2*)
    *PE1
    透過上電偵測,選擇PE1輸出是Busy-High Busy-Low
    *PE2 透過上電偵測,選擇有沒有觸摸 2-Sec_On/Off 功能。
    觸發方式:
    PA0: Touch-Key
    輸出信號:
    PE1: Normal-IO, 用來Trigger其他IC。 (Level/Hold 輸出)
    PE2
    : Normal-IO, 用來提示觸摸已超過2秒。 (Pulse 輸出)

    NY9T001A-010b  直流參數:
    電源電壓 VDD: 2.0 ~ 6.0V
    靜態電流 ISB2.2uA @3.0V
    3.6uA @4.5V
    (Touch Scan)
    工作電流 (無負載) IOP: 150uA @3.0V
    285uA @4.5V
    輸出電流(Drive) IOH: 10mA @3.0V
    16mA @4.5V
    輸出電流(Sink) IOL: 20mA @3.0V
    30mA @4.5V
    Oscillation Frequency
    : 400KHz

    NY9T001A-010b

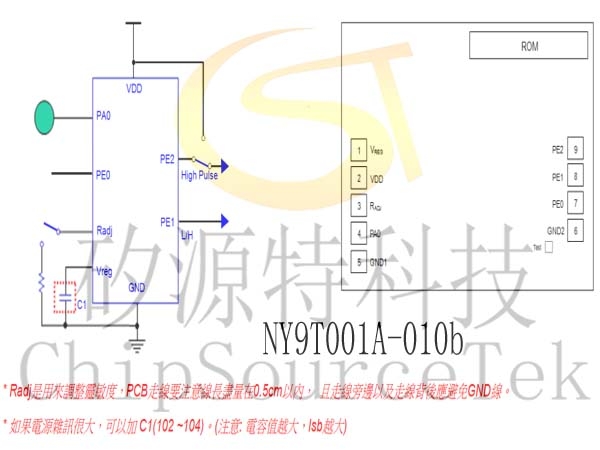

     應用線路及邦定腳位圖 :

    功能說明
    模式選擇: (只可以在上電時切換 )
    1. PE1上電偵測決定輸出訊號是Busy-High Busy-Low。 (注意:此 Pin 不可以 Floating)
    - PE1 = 0
    :上電偵測到PE1連接的I/OPull-Low,則 Touch 觸發時, PE1 輸出為 Busy-High
    - PE1 = 1:上電偵測到PE1連接的I/OPull-High,則 Touch 觸發時, PE1 輸出為 Busy-Low
    2. PE2上電偵測決定是否有 觸摸 2秒鐘 開啟/關閉 PE1 輸出” 功能 (2-Sec_On/Off)
    - PE2 = 0 或 x (連接的I/OPull-Low 或 Floating):有 2-Sec_On/Off 功能。上電偵測完畢後, 開啟 PE1 輸出功能,長觸摸2秒關閉 PE1 輸出功能,再次長觸摸2秒開啟 PE1 輸出功能;每次長觸摸2秒時, PE2 都會輸出一個 50ms 的 High-Pulse,。
    - PE2 = 1:沒有 2-Sec_ON/OFF 功能。上電偵測完畢後, PE1 都一直有輸出功能,且 PE2 固定為輸出 High
    功能描述:
    1. 有 “2-Sec_On/Off” 功能:上電偵測完畢後, 開啟 PE1 輸出功能,觸摸時 PE1 會輸出 Busy 訊號,且 PE2 輸出Low;如果觸摸超過 秒, PE2 會輸出一個 50ms 的 High-Pulse,同時在觸摸離開後關閉 PE1 輸出功能,再次短觸摸時 PE1 不會輸出 Busy 訊號;如果再次觸摸超過 秒, PE2 也會輸出一個 50ms 的 High-Pulse,並且在觸摸離開後開啟 PE1 輸出功能,再次短觸摸時 PE1 會輸出 Busy 訊號。 “2-Sec_On/Off” 的動作為交替進行,如這次觸摸時 PE1 無訊號輸出,即表示目前是在 PE1 關閉狀態, 觸摸 秒後可以回到 PE1 開啟狀態,反之亦然。
    2. 無 “2-Sec_On/Off” 功能:上電偵測完畢後,一直開啟 PE1 輸出功能,短/長觸摸時 PE1 都會輸出 Busy 訊號,並且 PE2 固定輸出 High
    3. PE0 為 Feedback 輸入控制,當 PE0 輸入高電平時, PE1 會關閉輸出功能,當 PE0 輸入由高電平轉低電平時,則會開啟 PE1 輸出功能並且執行強制校正(Enforce Calibration)。在執行 Enforce Calibration 之前若偵測到有觸摸Touch-Key 則不執行此次 Enforce Calibration,直到手放開後才執行。 (PE0 可用來控制 Retrigger/Irretrigger 使用)
    4.
    觸摸 Touch-Key 2 秒後 PE2 輸出的 High Pulse 50ms 不受 “2-Sec_On/Off“ 功能影響,為強制輸出。
    5. 在沒有操作的狀況下 秒後 IC 會進入睡眠,並且每 秒執行 Enforce Calibration,若連續觸摸 Touch-Key 超過 40秒也會執行 Enforce Calibration
    Note: 若是使用到大負載時 (Ex. 燈串、喇叭、馬達…..etc.),請確保 IC 的電源穩定。


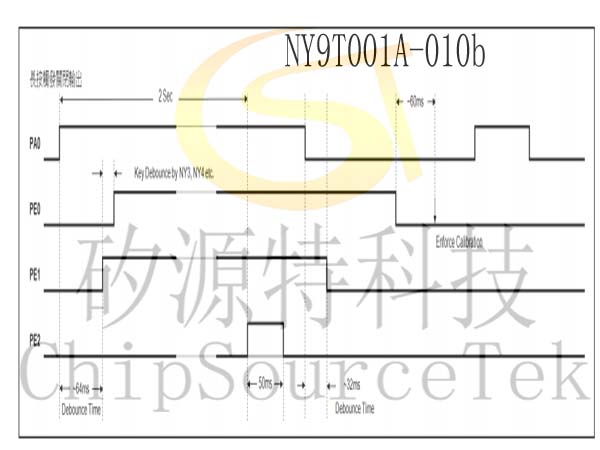

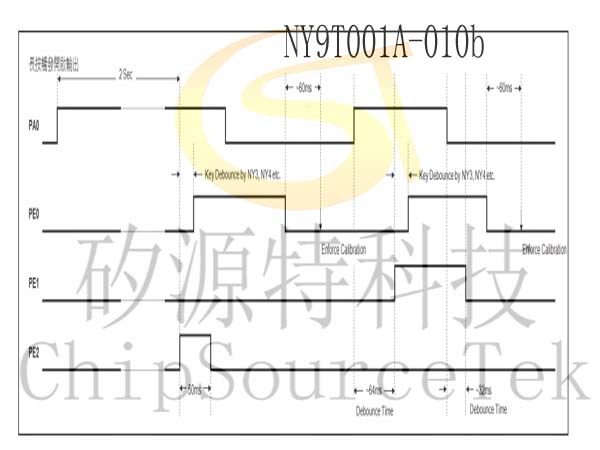

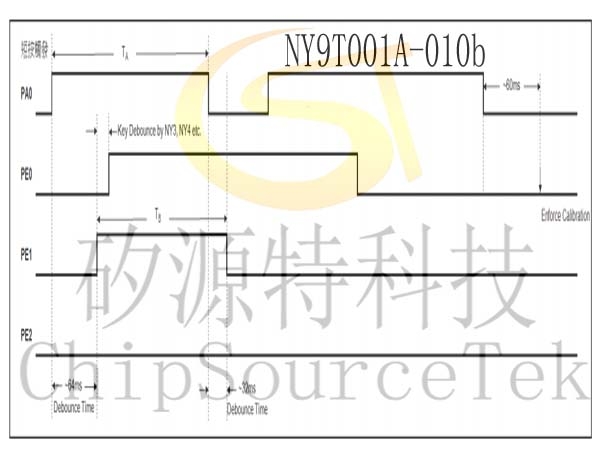

    NY9T001A-010b  輸出訊號示意圖:

    1. PE1 訊號寬度 T= T- 64ms + 32ms (T最少維持時間為 80ms)T觸摸的時間, T= Level/Hold 輸出時間
    2. Touch_On 的 Debounce 時間約為 64ms,承認 Touch 之後 PE1 輸出 Busy_High/Low 訊號; Touch_Off Debounce 時間約為 32ms,承認 Touch Release 之後 PE1 回到 Busy 前的狀態。
    3. PE0 為 Feedback 輸入訊號,在輸入為高電平時,短按觸摸 Touch-Key 不會有訊號輸出,此輸入訊號可以避免Touch 後 Trigger 的 IC 在驅動負載元件時造成電源的擾動而幹擾 Touch 的 Calibration 及 Touch 的判斷。
    4. 當 PE0 輸入由高電平轉為低電平時, 會開啟輸出功能,並且在沒有觸摸 Touch-Key 的情況下延遲約 60ms 後進行Enforce Calibration, Enforce Calibration 的時間長約為 48ms

    開啟 PE1 輸出時,觸摸 Touch Key, PE1 輸出 Busy 狀態直到手放開為止,如果觸摸超過 秒,則 PE2 輸出 HighPulse 50ms,觸摸離開後 IC 關閉 PE1 輸出*,之後短按觸摸 Touch-Key 則沒有訊號輸出。
    如果沒有 2-Sec_On/Off 功能,則不會關閉 PE1 輸出,且 PE2 固定輸出 High

    關閉 PE1 輸出時,觸摸 Touch-Key, 秒內不會有輸出,觸摸超過 秒之後 PE2 輸出一個 High Pulse 50ms 的訊號;當觸摸離開後 IC 開啟 PE1 輸出,再次短觸摸 Touch-Key 則 PE1 有訊號輸出。

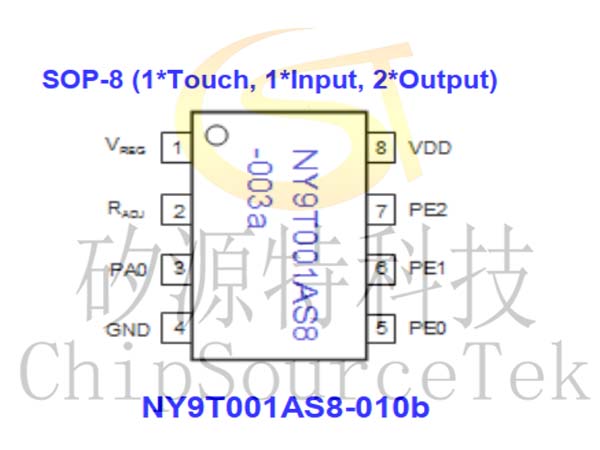

    NY9T001A-010b  封裝IC腳位 :

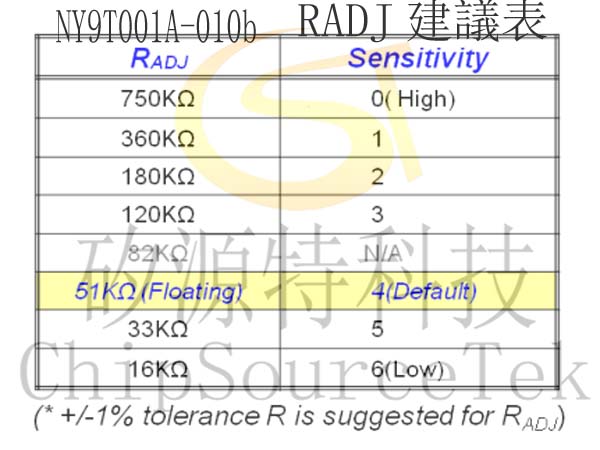

    NY9T001A-010b  RADJ建議表  :
