Single touch

NY9T008A-002a

NY9T008A-002a 動作內容:
Input: 8個觸摸按鍵(PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3)
Output: 8個輸出口(PF0, PF1, PF2, PF3, PE0, PE1, PE2, PE3)
觸發方式:
PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3: Touch Key, L/H
NY9T008AS16-002a
NY9T008AU24-002a
    NY9T008A-002a 功能敍述
    動作內容:
    Input: 8個觸摸按鍵(PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3)
    Output: 8個輸出口(PF0, PF1, PF2, PF3, PE0, PE1, PE2, PE3)
    觸發方式:
    PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3: Touch Key, L/H
    輸出信號: (PF0~PF3, PE0~PE3: Constant Sink)
    PEx, PFx
    : Normal-IO, Busy-Low, 用來控制 Low-Trigger IC


    NY9T008A-002a  直流參數
    電源電壓 VDD: 2.0 ~ 6.0V
    靜態電流 Isb: 2.3uA@3.0V,
    (Touch Scan)
    3.8uA@4.5V,
    工作電流 (無負載) Iop: 261uA @3.0V
    412uA @4.5V
    輸出電流(CSC 100%) Iol: 19mA @3.0V
    20mA @4.5V
    Oscillation Frequency
    : 400KHz
    Low Voltage Reset
    : 1.8V


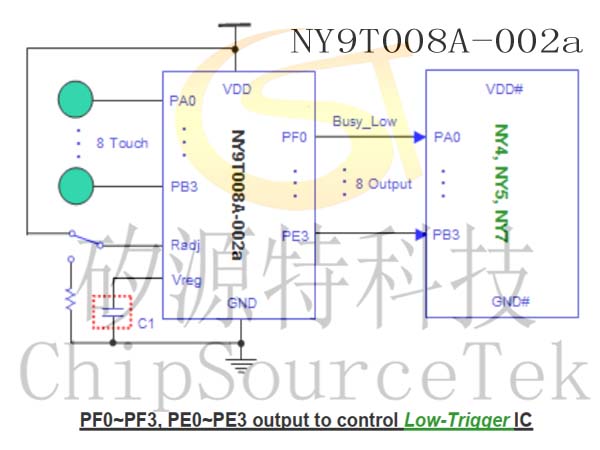

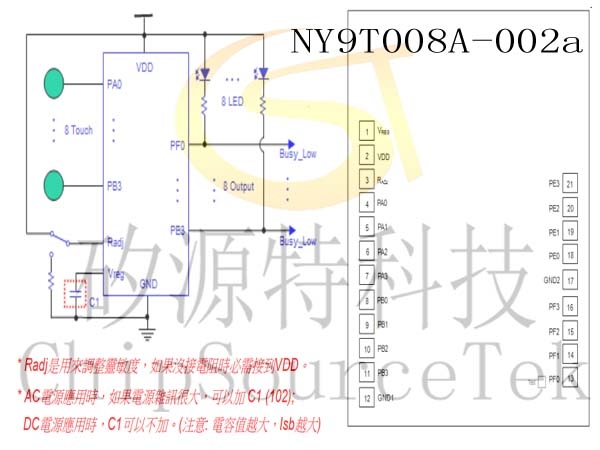

    NY9T008A-002a   應用線路及邦定腳位圖


    NY9T008A-002a

       功能說明
    PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3 觸摸時執行 Level Hold 功能,相對應的 PF0, PF1, PF2, PF3, PE0, PE1,
    PE2, PE3
    輸出口則分別輸出低電平,用來控制 LED 和 Low-Trigger IC (例如: NY4, NY5 或 NY7 4-bit MCU)
    當
    PA0 處於觸摸狀態時, PF0 輸出低電平,當觸摸離開時, PF0 立即恢復到初始狀態,即輸出高電平。
    當
    PA1 處於觸摸狀態時, PF1 輸出低電平,當觸摸離開時, PF1 立即恢復到初始狀態,即輸出高電平。
    當
    PA2 處於觸摸狀態時, PF2 輸出低電平,當觸摸離開時, PF2 立即恢復到初始狀態,即輸出高電平。
    當
    PA3 處於觸摸狀態時, PF3 輸出低電平,當觸摸離開時, PF3 立即恢復到初始狀態,即輸出高電平。
    當 PB0 處於觸摸狀態時, PE0 輸出低電平,當觸摸離開時, PE0 立即恢復到初始狀態,即輸出高電平。
    當
    PB1 處於觸摸狀態時, PE1 輸出低電平,當觸摸離開時, PE1 立即恢復到初始狀態,即輸出高電平。
    當
    PB2 處於觸摸狀態時, PE2 輸出低電平,當觸摸離開時, PE2 立即恢復到初始狀態,即輸出高電平。
    當
    PB3 處於觸摸狀態時, PE3 輸出低電平,當觸摸離開時, PE3 立即恢復到初始狀態,即輸出高電平。



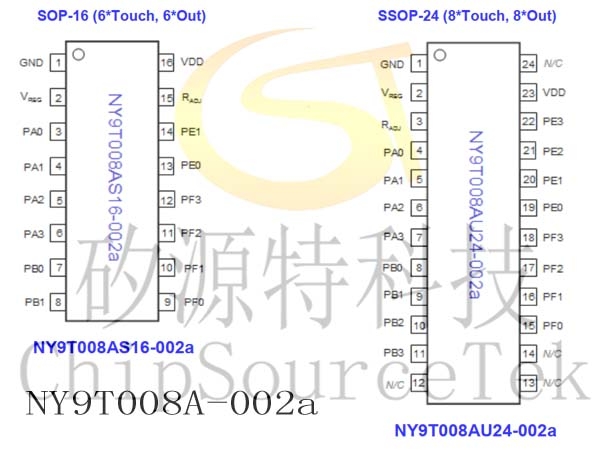

    NY9T008A-002a


      封裝IC腳位
