FM8254概述
FM8254是内置高精度电压检测电路和延迟电路的3/4节串联用锂离子可充电池保护IC。
FM8254提供TSSOP-16封装
FM8254是内置高精度电压检测电路和延迟电路的3/4节串联用锂离子可充电池保护IC。
FM8254提供TSSOP-16封装
FM8254特性：
针对各节电池的高精度电压检测功能
过充电检测电压 n (n=1~4) 3.9~4.35V 精度±25 mV
过充电解除电压 n (n=1~4) 3.8~4.15V 精度±80 mV
过放电检测电压 n (n=1~4) 2.3~2.7V 精度±80 mV
过放电解除电压 n (n=1~4) 2.7~3.0V 精度±100 mV
3 段过电流检测功能
过电流检测电压 1 0.20V 精度±25 mV
过电流检测电压 2 0.50V 精度±100 mV
过电流检测电压 3 VC 1 −1.1V 精度±300 mV
通过外接部件的容量可设置过充电检测延迟时间、过放电检测延迟时间和过电流 1 检测延迟时间，过电流检测 2、3 延迟时间为内部固定
通过控制端子可以控制充放电
采用高耐压元件：绝对最大额定值 26V
宽工作电压范围：3V~24 V
宽工作温度范围：−40~+85°C
低消耗电流
工作时 40 μA 最大值 (+25°C)
休眠时 0.1 μA 最大值 (+25°C)
FM8254提供TSSOP-16封装
FM8254应用
3/4节串联用锂离子可充电池

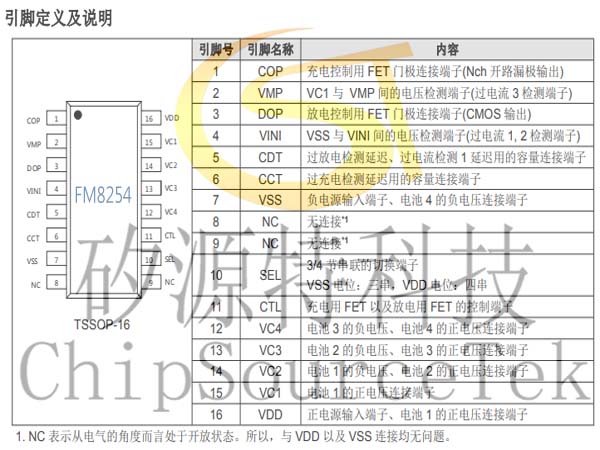

FM8254引脚定义及说明：
FM8254产品参数
FM8254引脚定义及说明：
FM8254产品参数
|
型号
|
过充电检测电压VCU(V) |
过充电解除电压VCL(V) |
过放电检测电压VDL(V) |
过放电解除电压VDU(V) |
过电流检测电压1 VIOV1(V) |
向0V电池 充电功能 |
|
FM8254AAV |
4.250±0.025 |
4.150 ± 0.080 |
2.700±0.080 |
3.00±0.100 |
0.20±0.025 |
可能 |
|
FM8254AAF |
4.250±0.025 |
4.150±0.080 |
2.40±0.080 |
3.00±0.100 |
0.20±0.025 |
可能 |
|
FM8254AAN |
4.250±0.025 |
4.150±0.080 |
2.50±0.080 |
3.00±0.100 |
0.10±0.025V |
可能 |
|
FM8254AAQ |
3.900±0.025 |
3.800±0.050 |
2.30±0.080 |
2.70±0.100 |
0.30±0.025 |
可能 |

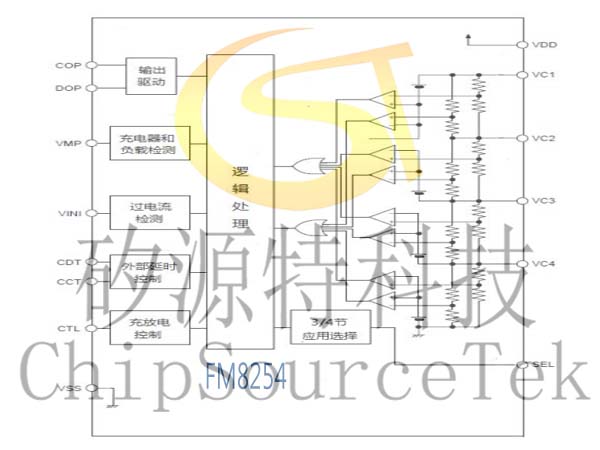

FM8254功能框图：

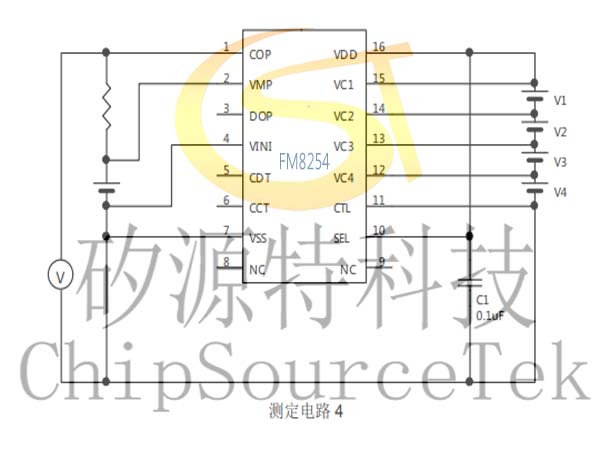

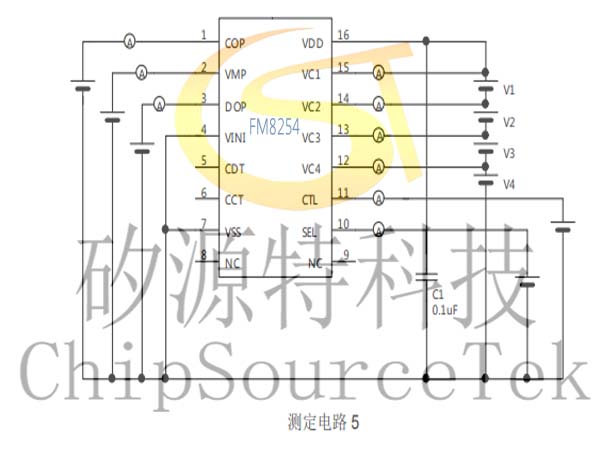

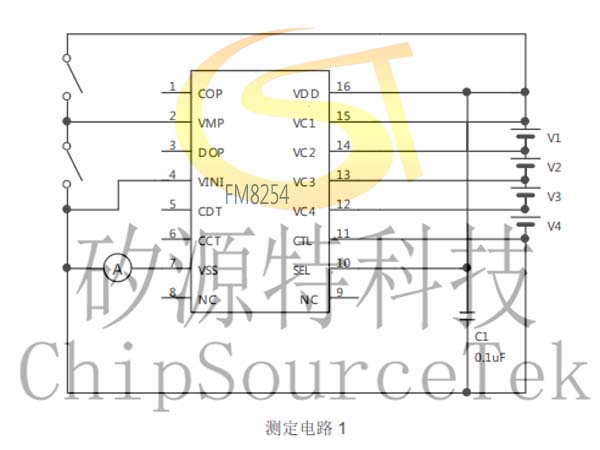

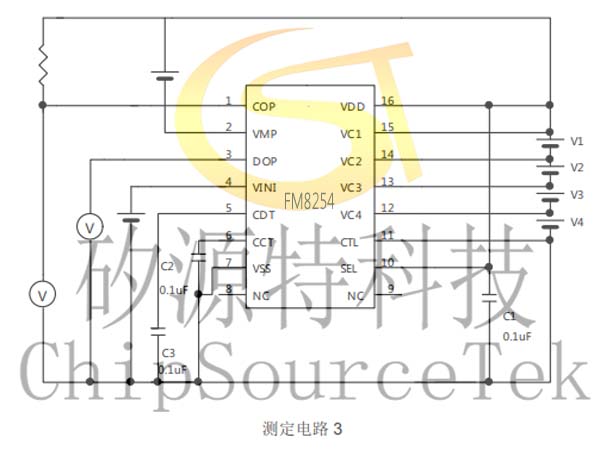

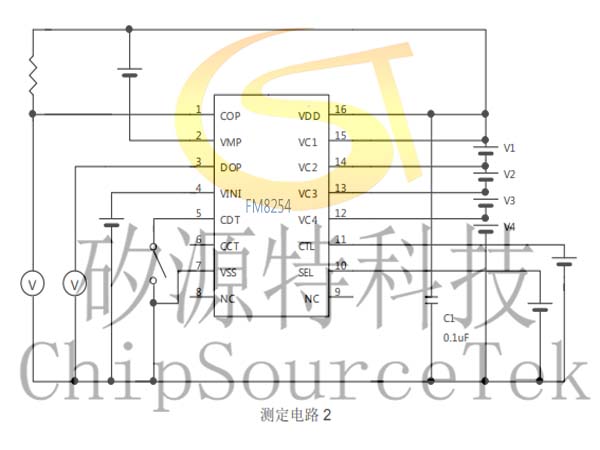

FM8254测定电路：

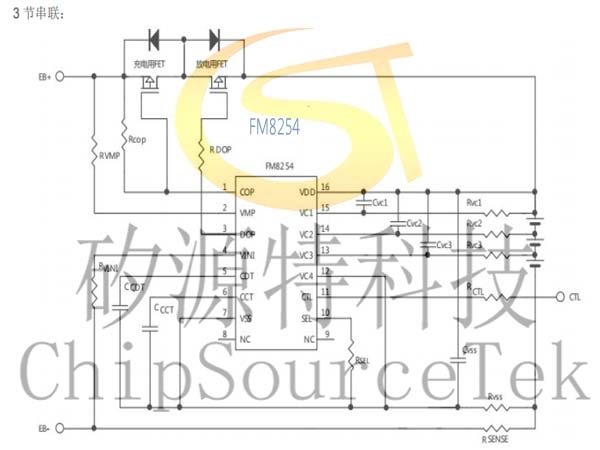

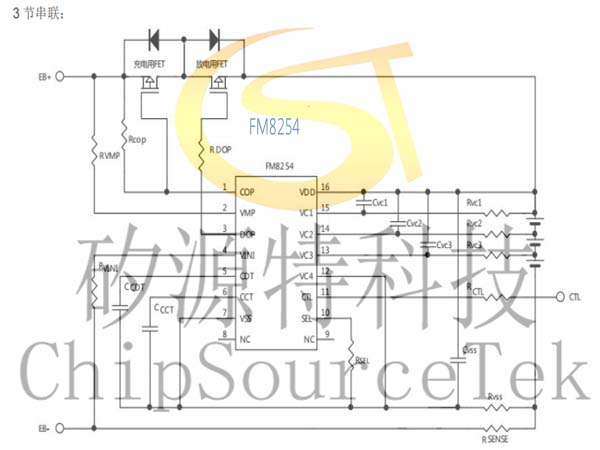

FM8254三节串联典型应用电路图

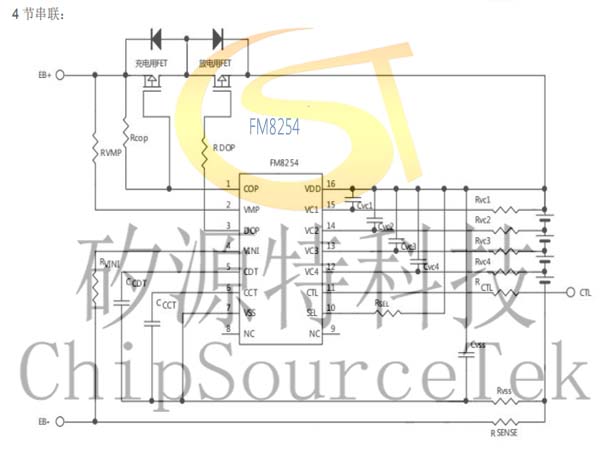

FM8254四节串联典型应用电路图
