TMI8118/TMI8118S概述:
TMI8118/TMI8118S是一款为低输入电压下工作 的系统而设计的直流电机驱动集成电路，单通道低导通电阻。具备电机正转/反转/停止/ 刹车四个功能；
TMI8118/TMI8118S内置温度保护功能，当芯片 温度急剧升高，内部电路关断内置的功率开 关管，切断负载电流。
TMI8118S的封装形式是SOP8，TMI8118的封装形式是SOT23-6，符合ROHS规范， 引脚框架100%无铅。
TMI8118/TMI8118S特征
工作电压范围：1.6V-7.2V
极低的待机电流，0.1μA typ.
低 RDS(ON)电阻:
0.53Ω SOP8 封装，TMI8118S
0.55Ω SOT23-6 封装，TMI8118
集成过热保护功能
封装：SOP8 (TMI8118S)
SOT23-6 (TMI8118)
TMI8118/TMI8118S应用:
电动玩具
智能锁、挂锁
车载夹
直流有刷电机驱动

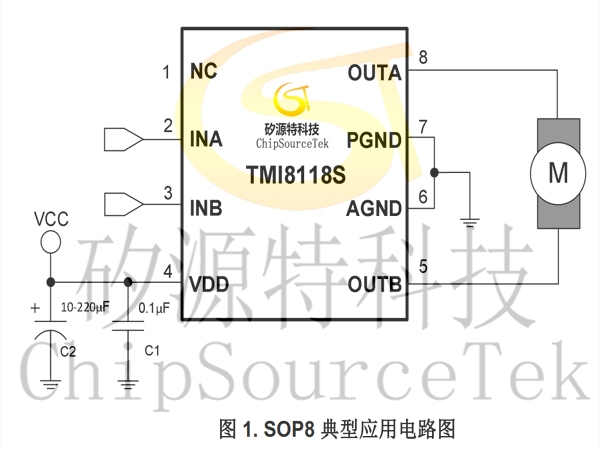

TMI8118S典型应用电路:

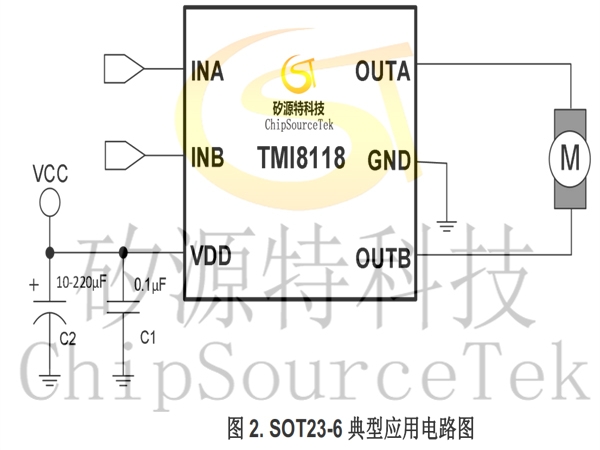

TMI8118典型应用电路:

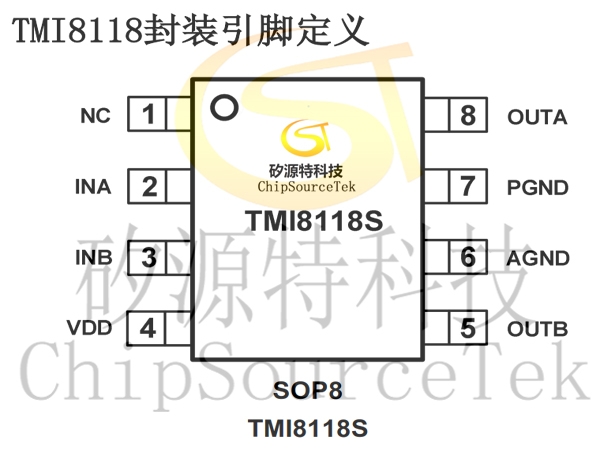

TMI8118S封装引脚定义:

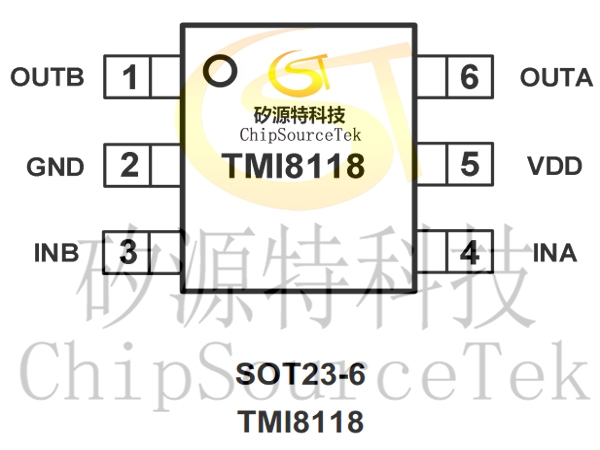

TMI8118封装引脚定义:

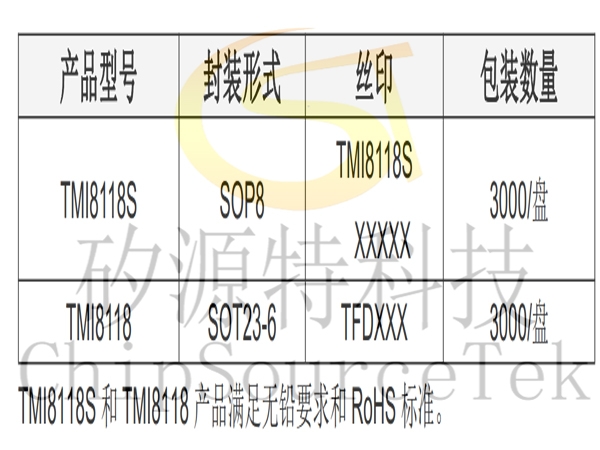

TMI8118/TMI8118S订购信息

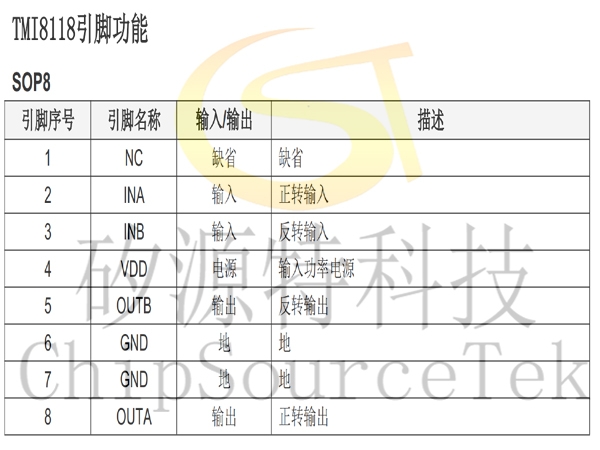

TMI8118S引脚功能:

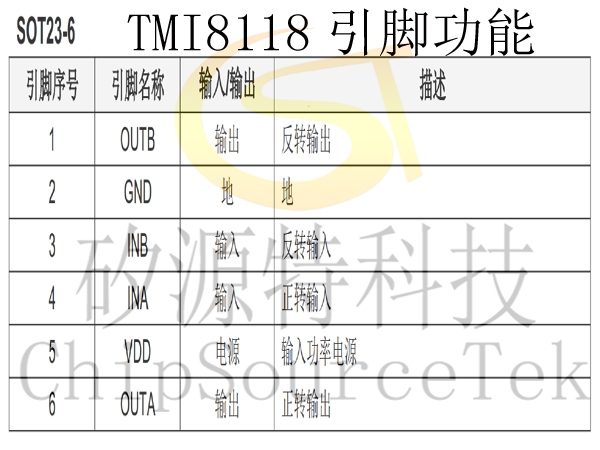

TM8118引脚功能:

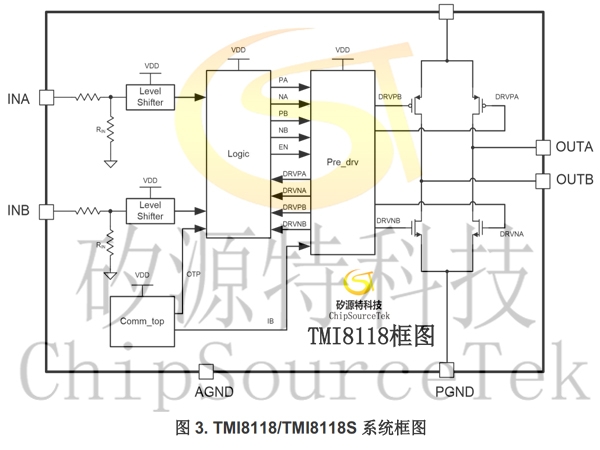

TMI8118/TMI8118S框图:
TMI8118/TMI8118S应用电路注意事项：
1. 请勿将输出脚 OUTA/OUTB 直接接地或电源, 因为 IC 内部的过温保护机制只是针对高温做相应的保护,如果峰值电流过大还是会将 IC 烧毁；
2. 马达堵转会因为马达的不同而有不同的峰值电流, 如果马达堵转的峰值电流过大可能会烧毁 IC；
3. VDD 电容必需尽可能的靠近芯片 VDD 和 GND 引脚。C1，C2 为 VDD 输入电容，主要作用如下：
3.1. 吸收马达向电源释放的能量，稳定 VDD 电源电压，避免 IC 因冲击电压过高而被直接击穿，具有滤除纹波和干扰噪声的功能。
3.2. 在马达启动的瞬间，能释放电流，帮助马达迅速启动。
3.3. VDD 输入电容 C2 的选择需依照 VDD 的电压稳定性及马达负载电流大小去选择电容，如果 VDD 的电压文波较大或是马达负载电流较大，则须选择更大的电容值。
3.4. 在 PCB 配置上 C1,C2 电容需要尽量靠近 VDD。当输入端 INA，INB 无输入信号时，请勿将 INA 和 INB 引脚悬空，以避免在高温应用时由于 IC 本体 P/N 结存在微弱漏电流，该漏电流流过下拉电阻会导致悬空引脚的输入电位由低电位变高电位，造成电路输出错误的信号。

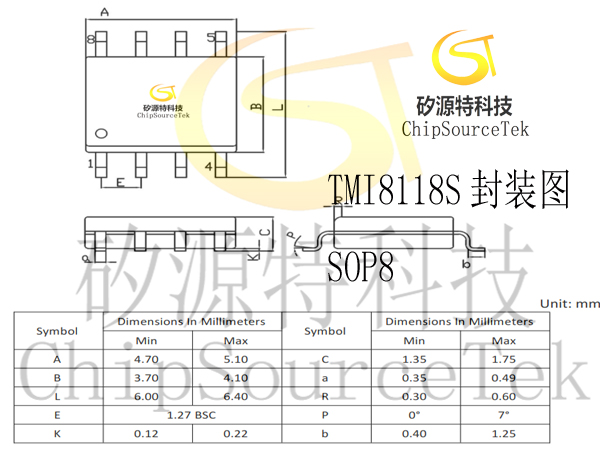

TMI8118S封装尺寸:
SOP8

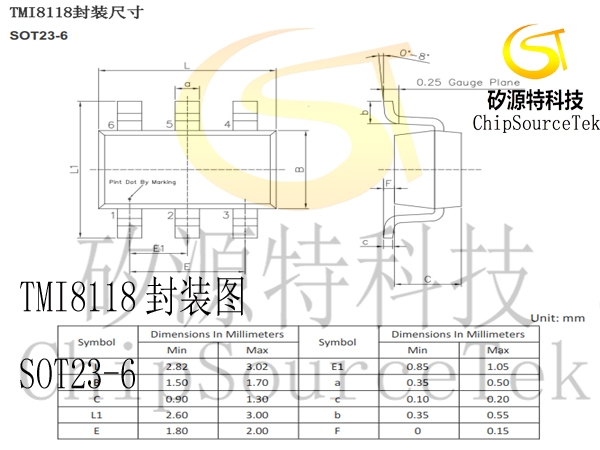

TMI8118S封装尺寸:
SOT23-6
