单键触摸

NY9T001A-003a

    NY9T001A-003a触摸芯片,提供NY9T001AS6-003a1(L/H Mode),SOT23-6(1*Touch 2*Out,NY9T001AS6-003a2(On/Off Mode,NY9T001AS8-003a  (L/H or On/Off Mode by PE2 option)三种选择,NY9T001A-003a提供SOT23-6和SOP8二种封装。
    NY9T001A-003a功能概述:
        NY9T001A-003a触摸芯片,提供NY9T001AS6-003a1(L/H Mode),SOT23-6(1*Touch 2*Out,NY9T001AS6-003a2(On/Off Mode,NY9T001AS8-003a  (L/H or On/Off Mode by PE2 option)三种选择,NY9T001A-003a提供SOT23-6和SOP8二种封装。

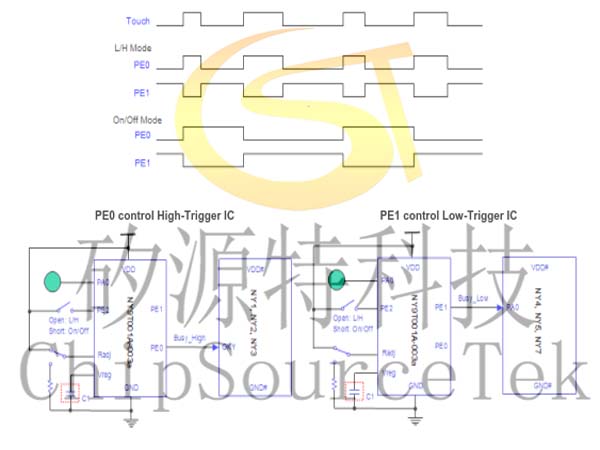

    NY9T001A-003a功能說明
    1. 當 PE2 = x (懸空),只要 PA0 處於觸摸狀態,則所有輸出為 Busy 狀態,當觸摸離開,則立即恢復到 Initial 狀態,模擬一般按鍵 Level/Hold (L/H) 操作。(Tact Switch)
    2. 當 PE2 = 1 (VDD),只要 PA0 被觸摸一次,則所有輸出一直為 Busy 狀態,直到下次觸摸才恢復到 Initial 狀態,模擬按鍵開關 On/Off 操作。(Push Button / Slide Switch)
    - PE0 恆流輸出口輸出高電平,用來控制 LED 和 High-Trigger IC (例如: NY1, NY2, NY3 State-Machine IC)。
    - PE1 恆流輸出口輸出低電平,用來控制 LED 和 Low-Trigger IC (例如: NY4, NY5, NY7 4-bit MCU Speech IC)。
    NY9T001A-003a提供SOT23-6(NY9T001AS6-003a1  (L/H Mode)/NY9T001AS6-003a2 (On/Off Mode)),和SOP8(NY9T001AS8-003a  (L/H or On/Off Mode by PE2 option))二种封装。

    NY9T001A-003a動作內容:
        Input:1個觸摸按鍵(PA0),1個模式選擇鍵(PE2)。
        Output:2個輸出口(PE0, PE1)。
    NY9T001A-003a觸發方式:
        PA0:Touch Key,根據 PE2模式選擇 Level/Hold 或 On/Off。
    NY9T001A-003a輸出信號:  (PE0 - CDC, PE1 - CSC 100%)
        PE0:Normal-IO,Busy-High,用來控制 High-Trigger IC。
        PE1:Normal-IO,Busy-Low,用來控制 Low-Trigger IC。
    (* 使用 PE0 ,被控制的 High-Trigger IC  需要有 Pull-Low  電阻防止漏電。)
    NY9T001A-003a直流参数:
    電源電壓 VDD: 2.0 ~ 6.0V
    靜態電流 Isb: 1.1uA@3.0V,
    (Touch Scan)  2.2uA@4.5V,
    工作電流 (無負載) Iop: 340uA @3.0V
                            480uA @4.5V
    輸出電流(CDC) Ioh: 3.6mA @3.0V
                        4.0mA @4.5V
    輸出電流(CSC 100%) Iol: 19mA @3.0V
                             20mA @4.5V
    Oscillation Frequency: 400KHz
    Low Voltage Reset: 1.8V

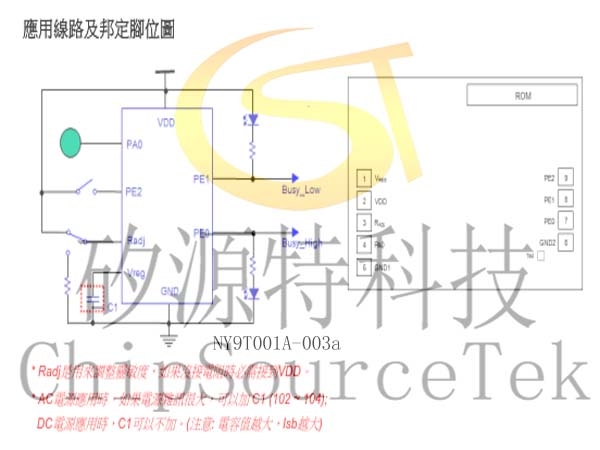

    NY9T001A-003a應用線路及邦定腳位圖

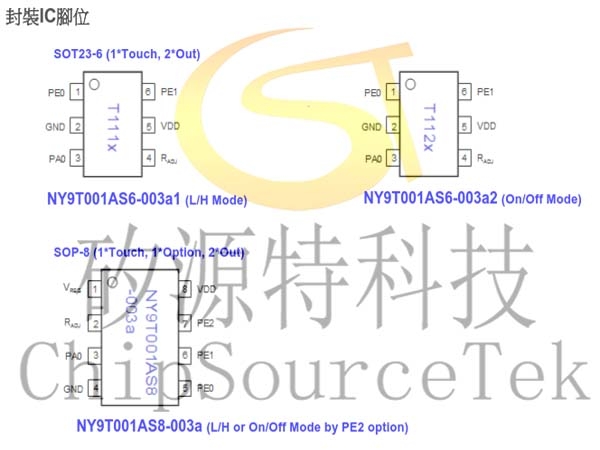

    NY9T001A-003a封装IC脚位图:

    NY9T001A-003a订购信息:
    型号 器件标识 封装方式
    NY9T001A-003a NY9T001A-003a 邦定片
    NY9T001AS6-003a1 NY9T001AS6-003a1 SOT23-6
    NY9T001AS6-003a2 NY9T001AS6-003a2 SOT23-6
    NY9T001AS8-003a NY9T001AS8-003a SOP-8
    JWY001A-003a JWY001A-003a 参考NY的标的出货
