单键触摸

CST5L02

    CST5L02  (停产)  (stop production)
   CST5L02电容式触摸调光SOC,
    CST5L02电容触摸传感器简述
    CST5L02是电容感应按键调光芯片,采用2通道输入输出,具体有4个典型应用:1. 两键调光;2. 1对2输出调光;3. 三段输出调光;4. 可控制最低输出功率的一路调光,
    CST5L02提供SOP8无铅封装
    CST5L02  (停产)  (stop production)
    CST5L02概述
        CST5L02电容式触摸调光SOC,
        CST5L02电容触摸传感器简述
        CST5L02是电容感应按键调光芯片,采用2通道输入输出,具体有4个典型应用:1. 两键调光;2. 1对2输出调光;3. 三段输出调光;4. 可控制最低输出功率的一路调光,
        CST5L02提供SOP8无铅封装

    CST5L02特性
    CMOS电容感应按键
    2个输入按键,各自的精度可调节
    外部电容精度调节
    功耗
      芯片全速工作,典型电流:12uA@5V 不带负载
      时钟振荡源
      内部RC振荡器,频率300KHz
    工作温度范围
      –25°C 到 +85 °C
    工作电压范围
      2.2V 到 5.5V
    典型封装
      CST5L02提供8脚封装SOP8

    CST5L02管脚分配


    CST5L02管脚功能说明

    管脚名称

    管脚类型

    管脚描述

    管脚编号

    K0OUT

    O

    输出口,初始电平为低

    1

    K1OUT

    O

    输出口,初始电平为低

    2

    VSS

    芯片地

    3

    K0

    I/O

    按键K0/模式选择接口

    4

    K1

    I/O

    按键K1/模式选择接口

    5

    C0

    I/O

    外部精度调节电容, 10nF-100nF

    6

    VDD

    芯片电源

    7

    HLS

    I/O

    配合模式选择接口

    8

     CST5L02典型应用电路
        电路中C0为外部灵敏度调节,C1,C2为按键灵敏度微调,R3,R34电阻可提高触摸脚位抗干扰能力(增加到20K可以过CS10V测试)

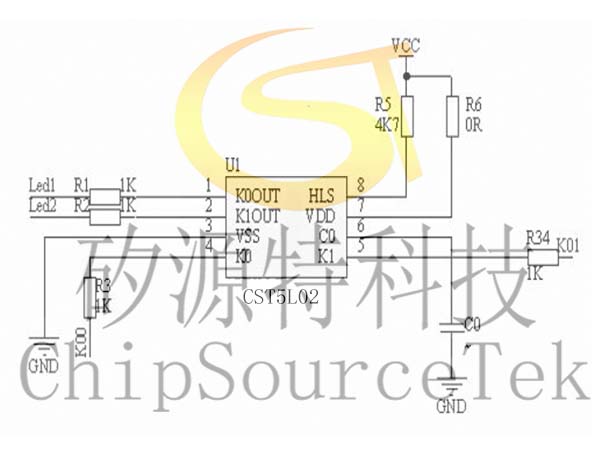

    应用一:两键调光,HLS接VDD,记忆调光亮度模式。默认低电平,长按则无极调光,短按则在此亮度及全低变化


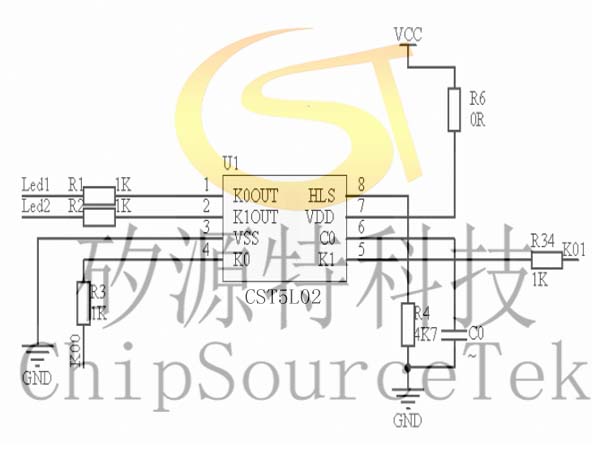

    应用二:两键调光,HLS接GND,不记忆调光亮度模式。默认低电平,长按则无极调光,短按则相应切换全高低电平


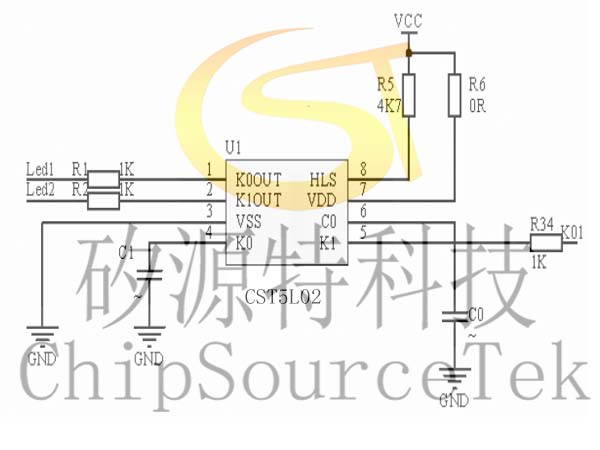

    应用三:1对2输出调光,K0接200PF的电容,HLS接VDD,记忆调光亮度模式。默认电平为低,短按K0,则K00OUT输出高->低->不变,K01OUT输出不变->高->低,如此循环。长按K0,则K00OUT/K01OUT其中一个全低无效,无变化。另外一
    个变全高有效,渐变至全低,全低则渐变至全高停止


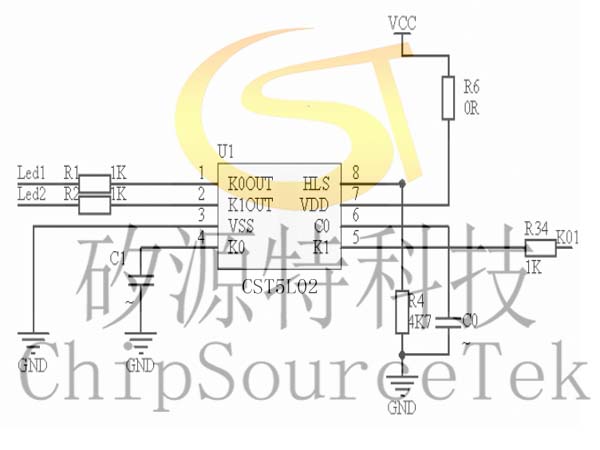

    应用四:1对2输出调光,K0接200PF的电容,HLS接VDD,不记忆调光亮度模式。默认电平为低,短按K0,则K00OUT输出高->低->不变,K01OUT输出不变->高->低,如此循环。长按K0,则K00OUT/K01OUT其中一个全低无效,无变化。另外一个变全高有效,渐变至全低,全低则渐变至全高停止


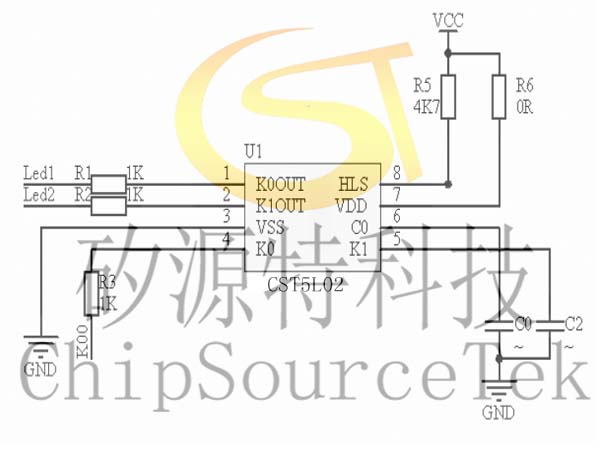

    应用五:三段输出调光,K1接200PF的电容,HLS接VDD。默认电平为低,短按K0,则K00OUT输出小->中->全高->全低,K01OUT输出全高->中 ->小->全低,如此循环,长按无效
