NY9T008A-003a

NY9T008A-003a  動作內容:
Input: 8個觸摸按鍵(PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3)
Output: 8個輸出口(PF0, PF1, PF2, PF3, PE0, PE1, PE2, PE3)
觸發方式:
PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3: Touch Key, L/H
NY9T008AS16-003a
NY9T008AU24-003a


    NY9T008A-003a  功能敍述
    動作內容:
    Input: 8個觸摸按鍵(PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3)
    Output: 8個輸出口(PF0, PF1, PF2, PF3, PE0, PE1, PE2, PE3)
    觸發方式:
    PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3: Touch Key, L/H
    輸出信號: (PF0~PF3, PE0~PE3: CMOS Drive)
    PEx, PFx
    : Normal-IO, Busy-High, 用來控制 High-Trigger IC


    NY9T008A-003a   直流參數
    電源電壓 VDD: 2.0 ~ 6.0V
    靜態電流 Isb: 2.3uA@3.0V,
    (Touch Scan)
    3.8uA@4.5V,
    工作電流 (無負載) Iop: 170uA @3.0V
    315uA @4.5V
    輸出電流(CMOS) Ioh: 10mA @3.0V
    15mA @4.5V
    Oscillation Frequency
    : 400KHz
    Low Voltage Reset
    : 1.8V



    NY9T008A-003a

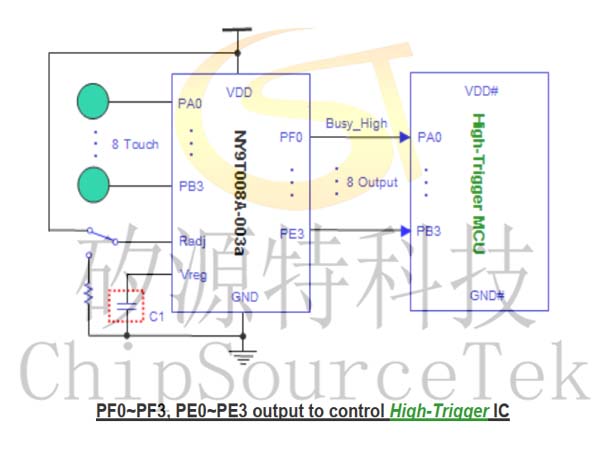

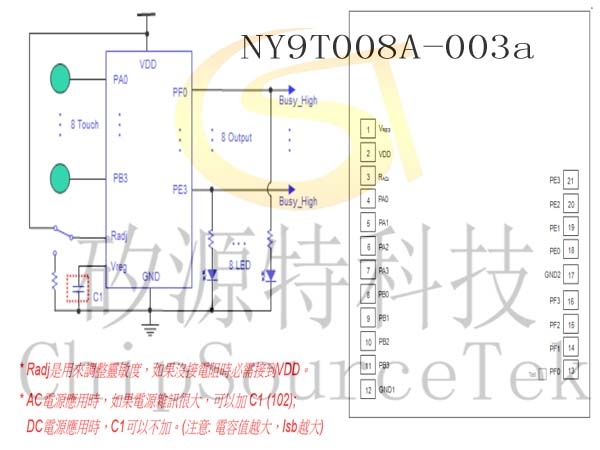

     應用線路及邦定腳位圖



    NY9T008A-003a
     功能說明
    PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3 觸摸時執行 Level Hold 功能,相對應的 PF0, PF1, PF2, PF3, PE0, PE1,PE2, PE3 輸出口則分別輸出高電平,用來控制 LED 和 High-Trigger IC (例如: NY2 或 NY3 State Machine IC)
    當
    PA0 處於觸摸狀態時, PF0 輸出高電平,當觸摸離開時, PF0 立即恢復到初始狀態,即輸出低電平。
    當
    PA1 處於觸摸狀態時, PF1 輸出高電平,當觸摸離開時, PF1 立即恢復到初始狀態,即輸出低電平。
    當
    PA2 處於觸摸狀態時, PF2 輸出高電平,當觸摸離開時, PF2 立即恢復到初始狀態,即輸出低電平。
    當
    PA3 處於觸摸狀態時, PF3 輸出高電平,當觸摸離開時, PF3 立即恢復到初始狀態,即輸出低電平。
    當
    PB0 處於觸摸狀態時, PE0 輸出高電平,當觸摸離開時, PE0 立即恢復到初始狀態,即輸出低電平。
    當 PB1 處於觸摸狀態時, PE1 輸出高電平,當觸摸離開時, PE1 立即恢復到初始狀態,即輸出低電平。
    當
    PB2 處於觸摸狀態時, PE2 輸出高電平,當觸摸離開時, PE2 立即恢復到初始狀態,即輸出低電平。
    當
    PB3 處於觸摸狀態時, PE3 輸出高電平,當觸摸離開時, PE3 立即恢復到初始狀態,即輸出低電平。


    NY9T008A-003a

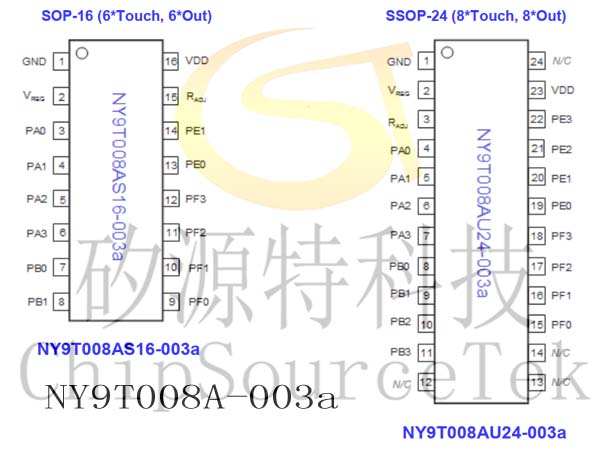

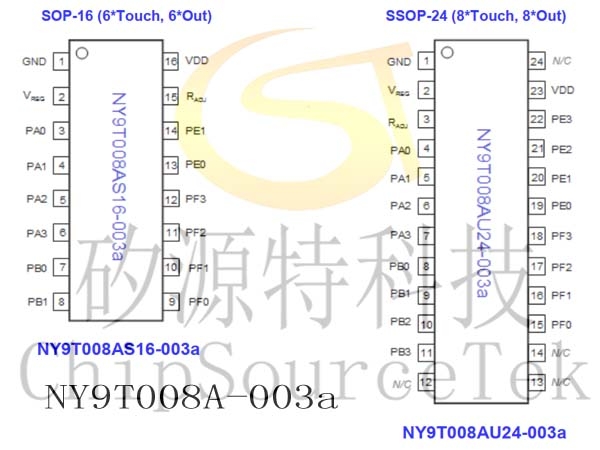

      封裝IC腳位
