单键触摸

NY9T004A-005b

NY9T004A-005b  功能敍述
動作內容:
Input: 1個作觸摸按鍵(PA0), 3個作模式選擇(PA3, PE0, PE1)
2個作定時開關(PA1, PA2)
Output: 2個輸出口(PE2, PE3)
觸發方式:
PA0: Touch Key, 短按觸摸或長按觸摸。 共有8種操作模式選項,由 PA3, PE0, PE1 作上電邦定選擇。
NY9T004AS8-005b1 (Mode 1~4,無定時功能)
NY9T004AS8-005b2 (Mode 5~8,無定時功能)
    NY9T004A-005b  功能敍述
    動作內容:
    Input: 1個作觸摸按鍵(PA0), 3個作模式選擇(PA3, PE0, PE1)
    2個作定時開關(PA1, PA2)
    Output: 2個輸出口(PE2, PE3)
    觸發方式:
    PA0: Touch Key, 短按觸摸或長按觸摸。 共有8種操作模式選項,由 PA3, PE0, PE1 作上電邦定選擇。
    輸出信號:
    PE2: PWM-IO, Drive
    PE3: PWM-IO, CSC 33%


    NY9T004A-005b   直流參數
    電源電壓 VDD: 2.0 ~ 6.0V
    靜態電流 Isb: 1.2uA@3.0V
    (Touch Scan)
    2.8uA@4.5V
    工作電流 (無負載) Iop: 350uA @3.0V
    500uA @4.5V
    輸出電流(CMOS) Ioh: 10mA @3.0V
    16mA @4.5V
    輸出電流(CSC 33%) Iol: 6.4mA @3.0V
    6.7mA @4.5V
    Oscillation Frequency: 400KHz
    Low Voltage Reset
    : 1.8V



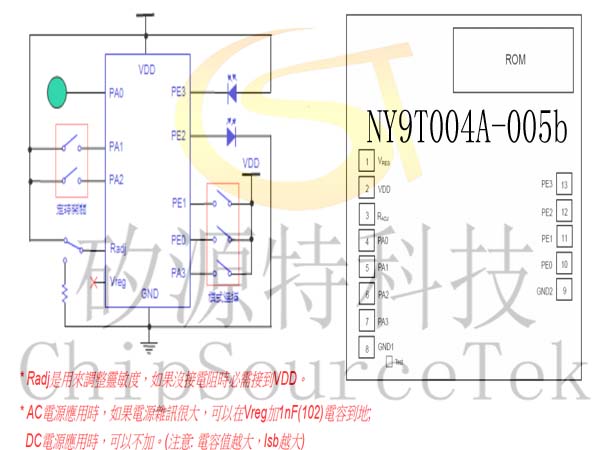

    NY9T004A-005b    應用線路及邦定腳位圖



    NY9T004A-005b
        功能說明
    定時選擇: (Software Option, 可以在程式執行時使用撥動開關切換)
    PA1, PA2 = x, x: 無定時功能。
    PA1, PA2 = x, 1: 定時 30 分鐘。 (定時計時中如果發生按鍵操作,定時功能會重新計時 30 分鐘)
    PA1, PA2 = 1, x: 定時 60 分鐘。 (定時計時中如果發生按鍵操作,定時功能會重新計時 60 分鐘)
    PA1, PA2 = 1, 1: 定時 90 分鐘。 (定時計時中如果發生按鍵操作,定時功能會重新計時 90 分鐘)


    NY9T004A-005b

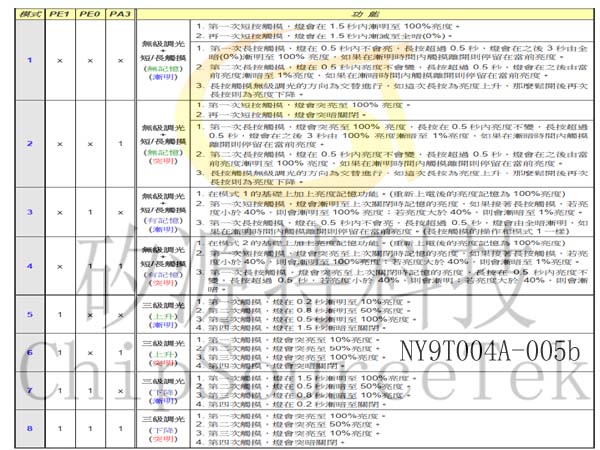

        模式選項: (Bonding Option, 只可以在上電時切換)



    NY9T004A-005b

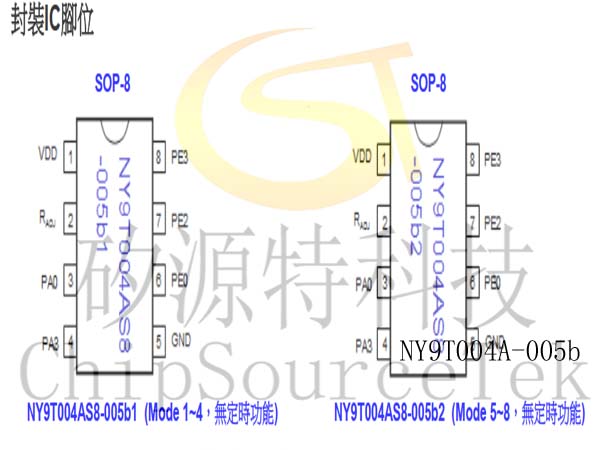

     封裝IC腳位

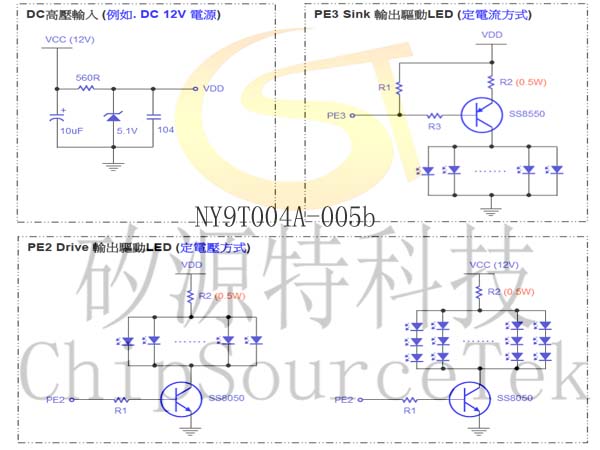

    NY9T004A-005b     參考應用線路



    NY9T004A-005b

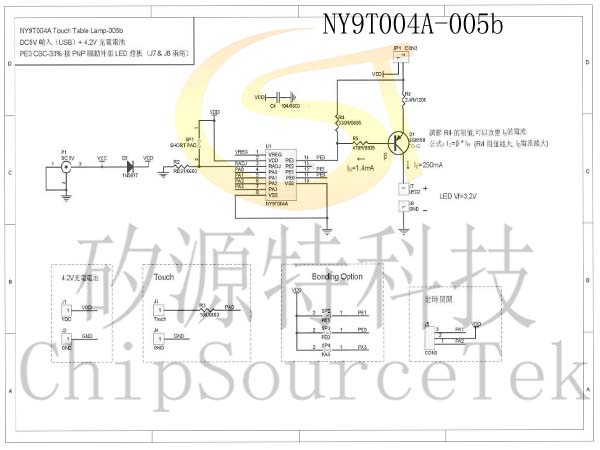

    DC5V输入(USB) +4..2V充电电池
    PE3 CSC-33% 接PNP 驱动外部LED灯板(J7&J8两端)


    NY9T004A-005b

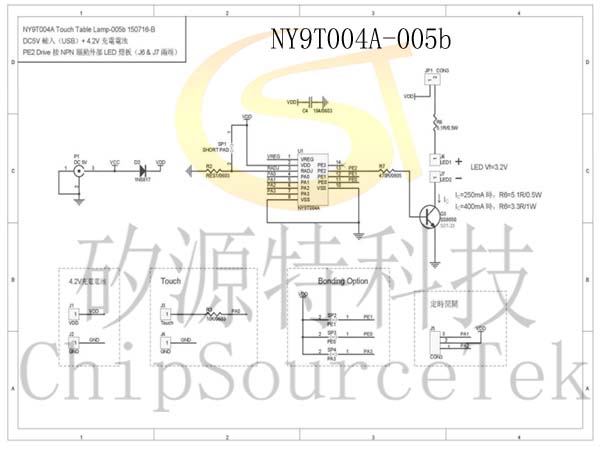

     DC5V输入(USB) +4..2V充电电池
    PE2 Drive 接NPN 驱动外部LED灯板(J6&J7两端)



    NY9T004A-005b

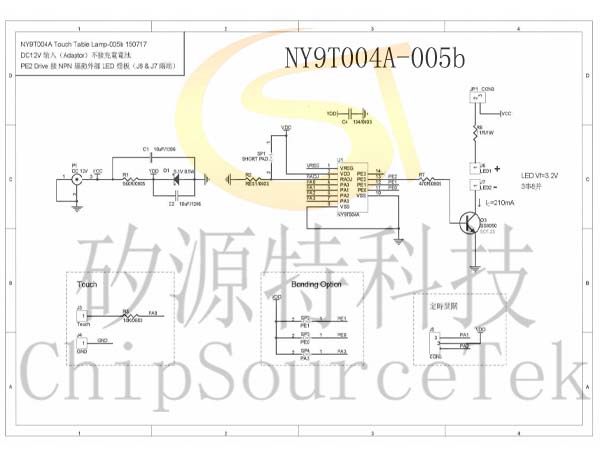

     DC12V输入(Adaptor)不接充电电池
    PE2 Drive 接NPN 驱动外部LED灯板(J6&J7两端)
