单节充电管理

TX4056C

     TX4056C  (停产)(stop production)
     TX4056C是可以对单节可充电锂电池进行恒流/恒压充电的充电器电路。
     TX4056C只需要极少的外围元器件,并且符合USB总线技术规范,非常适合于便携式应用的领域。
     TX4056C采用散热增强型的8管脚小外形封装eSOP-8。

    TX4056C  (停产)(stop production)
    TX4056C概述
            TX4056C是可以对单节可充电锂电池进行恒流/恒压充电的充电器电路。该器件内部包括功率晶体管,应用时不需要外部的电流检测电阻和阻流二极管。TX4056C只需要极少的外围元器件,并且符合USB总线技术规范,非常适合于便携式应用的领域。
         热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为4.2V,充电电流通过一个外部电阻设置。当输入电压(交流适配器或者USB 电源)掉电时,TX4056自动进入低功耗的睡眠模式,此时电池的电流消耗小于0.1µA。内置防反灌保护电路,当电池电压高于输入电压时,自动关闭内置功率MOSFET。其它功能包括输入电压过低锁存,自动再充电,内置OVP保护以及充电状态/充电结束状态指示等功能。
         TX4056C采用散热增强型的8管脚小外形封装eSOP-8。


    TX4056C特点

    可编程使充电电流可达1.0A
    不需要外部MOSFET,传感电阻和阻流二极管
    小的尺寸实现对锂离子电池的完全线形充电管理
    恒电流/恒电压运行和热度调节使得电池管理效率最高,没有热度过高的危险
    从USB接口管理单片锂离子电池
    充电电流输出监控
    充电状态指示标志和充满状态标志
    1/10充电电流终止
    自动再充电停止工作时提供40A 电流
    2.9V 涓流充电阈值电压
    软启动限制浪涌电流电流
    OVP保护功能,输入高于6.8V,停止充电
    当拔掉VIN 时,IC不消耗电池能量
    输出端具有防反灌保护功能
    采用eSOP8以及客户订制的封装形式


    TX4056C用途
    移动电话
    数码相机
    MP4 播放器
    蓝牙应用
    电子词典
    便携式设备
    各种充电器
    移动电源

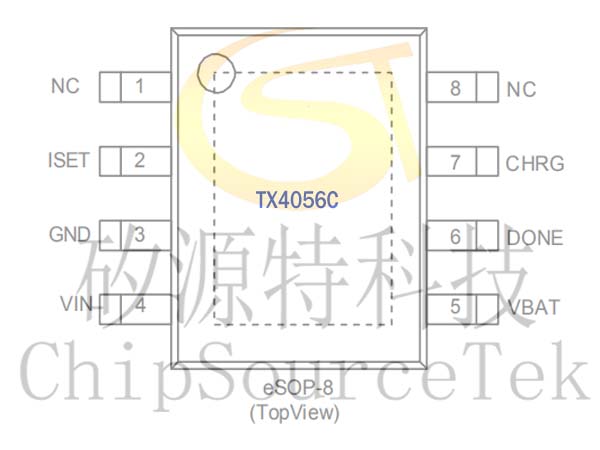

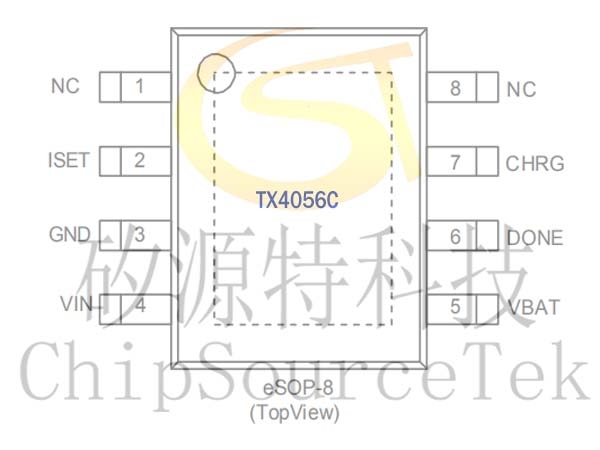

    TX4056C管脚图

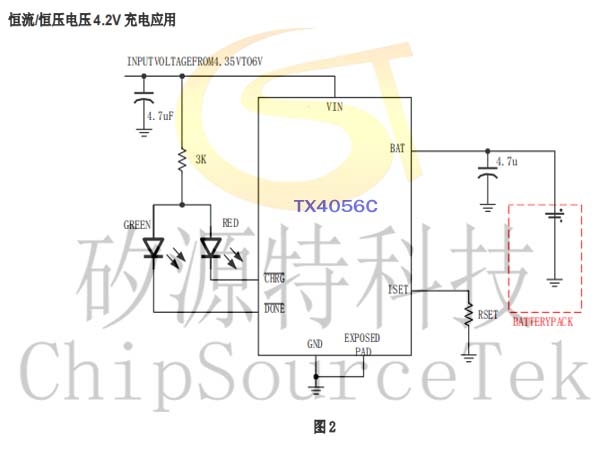

    TX4056C典型应用图

    TX4056C功能框图
