SC2314 是一个使用CMOS 制程技术的四输入数字音质处理IC。
SC2314 将音量(Volume)左右声道平衡 (balance)、高低音质(Treble & Bass)、响度(Loudness)等控制及可选择增益入(selectable input gain)内建于单一芯 片中，使得SC2314 具有高效能及高可靠度，且只需运用少许的外围组件，便可达高效率的音质处理功能。
SC2314 的所有功能均可藉由序列总线(I2C bus)的驱动来达成，并可将其程序化而达多变的功能。SC2314 的脚位功能和应 用电路是利于作PCB 布局的简易化，并能为相关音响应用节省成本。
SC2314 将音量(Volume)左右声道平衡 (balance)、高低音质(Treble & Bass)、响度(Loudness)等控制及可选择增益入(selectable input gain)内建于单一芯 片中，使得SC2314 具有高效能及高可靠度，且只需运用少许的外围组件，便可达高效率的音质处理功能。
SC2314 的所有功能均可藉由序列总线(I2C bus)的驱动来达成，并可将其程序化而达多变的功能。SC2314 的脚位功能和应 用电路是利于作PCB 布局的简易化，并能为相关音响应用节省成本。
SC2314特性：
简化外部组件
高低音控制
响度控制
可选择4 个立体声的增益输入
可降低外部噪声的输入/输出系统
可左右平衡的2 个独立扬声器控制
独立静音功能
音量控制每阶为1.25dB
低失真
低直流准位漂移
可由微处理机序列总线I2C 接口控制
SC2314应用：
汽车音响
立体声音效系统(Hi-Fi Audio System)
SC2314订购信息：

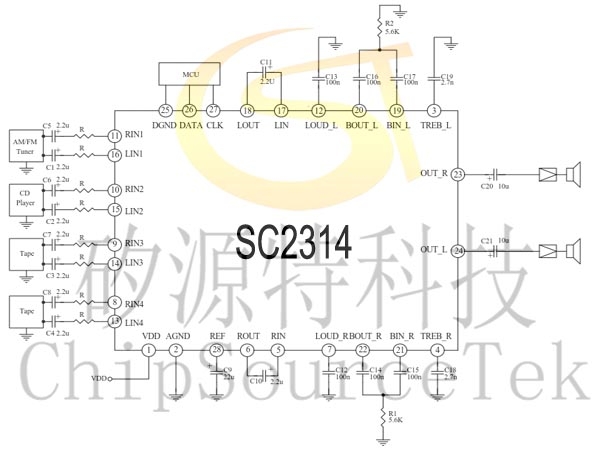

SC2314典型应用电路图：
SC2314典型应用电路图：

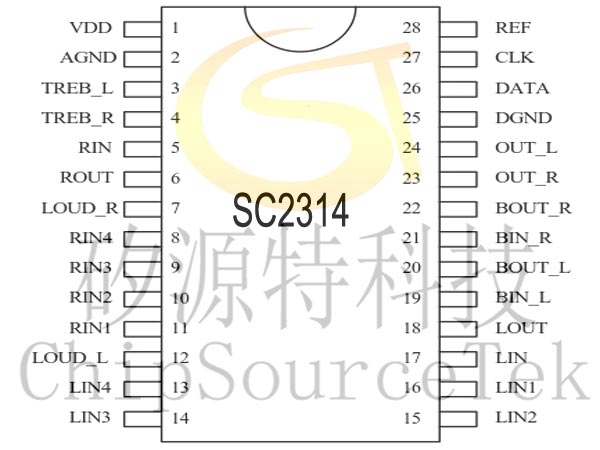

SC2314引脚定义：

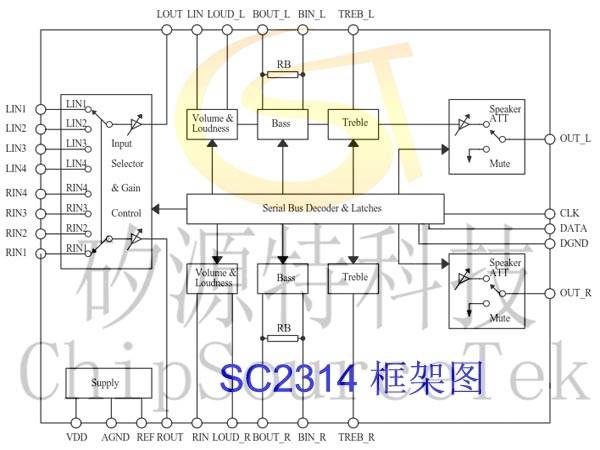

SC2314功能框图：

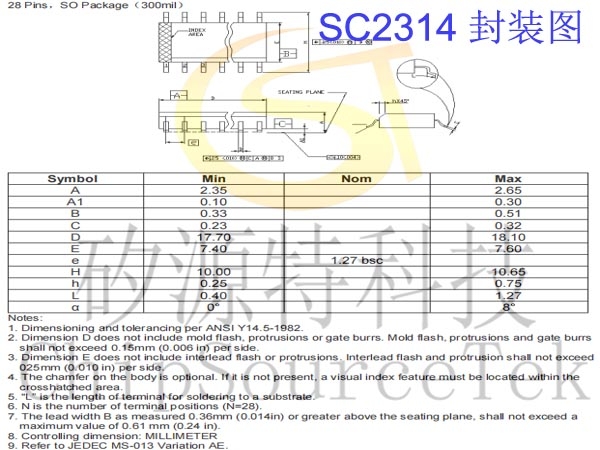

SC2314封装图：
SC2314订购信息：
|
Valid Part Number |
Package Type |
Top Code |
|
SC2314 |
28 Pins，SO Package（300mil） |
SC2314 |
SC2314典型应用电路图：
SC2314典型应用电路图：
SC2314引脚定义：
SC2314功能框图：
SC2314封装图：
