MT2661CF概述:
MT2661CF是一款100V、1A的同步降压转换器,内部集成HS和LS开关。采用恒定导通时间的控制模式(COT),无需外部频率补偿,并且具有快速的瞬态响应。内部的反馈放大器可以使输出在全温范围内保持±2% 的精度。通过 RON 电阻设置每个周期的开启时间,使开关频率近似恒定。内部具有峰值与谷值电流保护功能。输入电压的欠压值及迟滞值可以通过欠压锁定电路(EN/UVLO) 调整。通过选择 FPWM 引脚的电位,MT2661CF 具有不同的工作模式,系统可以在全负载范围内工作在强制CCM模式,也可以在轻载时工作在DCM模式。

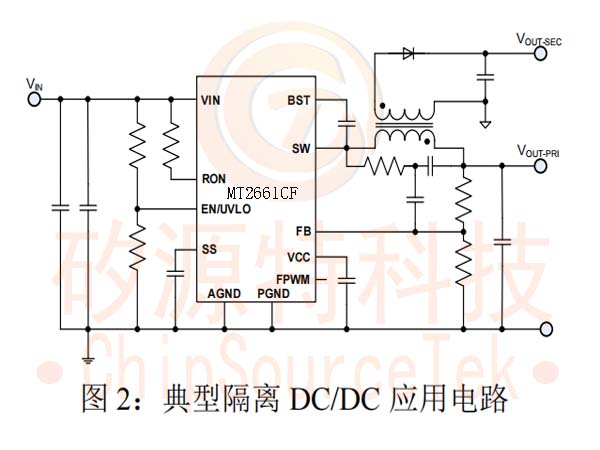

MT2661CF支持多路输出及隔离应用。
MT2661CF特性:
宽输入范围:5-V到100-V
内部集成HS和LS开关
无需肖特基二极管
最大1A负载电流
COT(恒定导通时间控制模式)
无外部补偿
快速瞬态响应
DCM模式轻载高效率
CCM模式支持多路输出
无需外部纹波注入 (FPWM=0)
接近恒定开关频率
频率最大可调至1MHz
可编程软启动时间
峰值电流限流保护
内部可调欠压保护及迟滞
±2%反馈电压基准
过热保护
MT2661CF应用:
工业级可编程逻辑控制器
IGBT栅极驱动供电
电信DC/DC初级及次级偏压
电表电力线通信
功耗<12W的隔离DC/DC

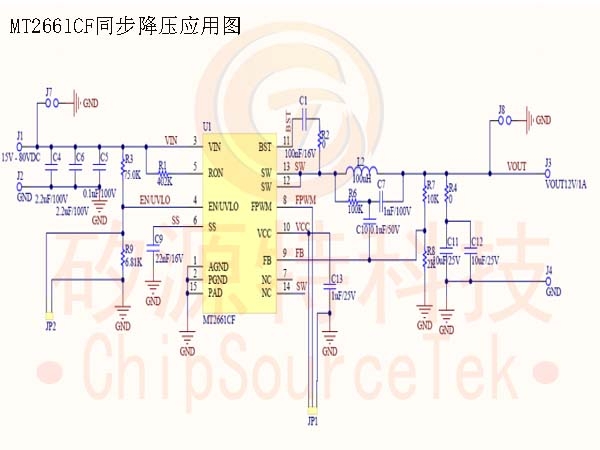

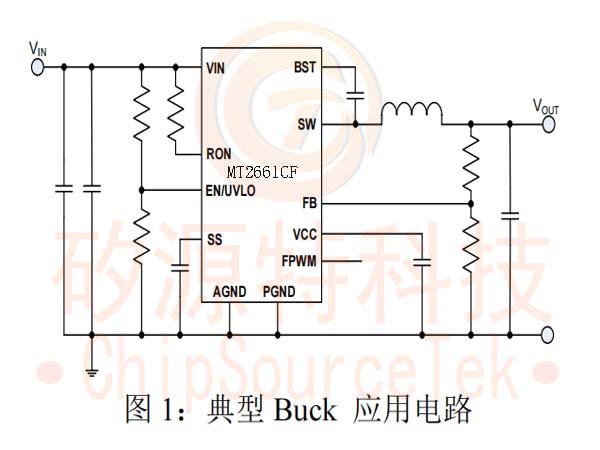

MT2661CF典型应用电路:
MT2661CF封装形式:
Order Part
|
Number Package
|
Top Marking
|
|
|
MT2661CF
|
14-Pin-TSSOP
|
MT2661CF
YMNNVV
LLLLLL
|

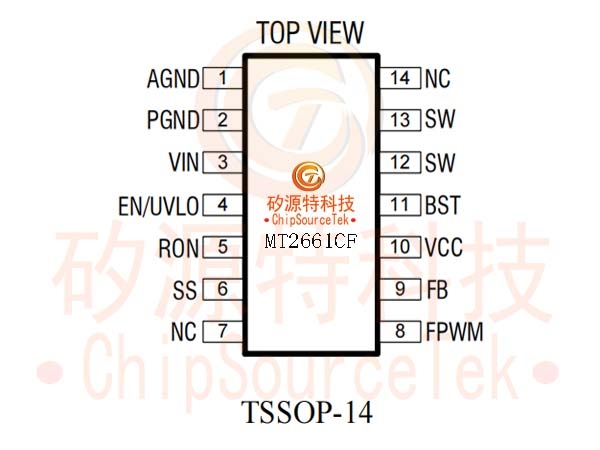

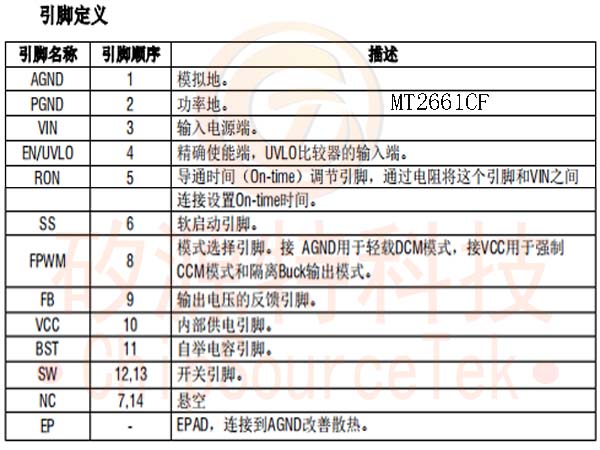

MT2661CF引脚定义:

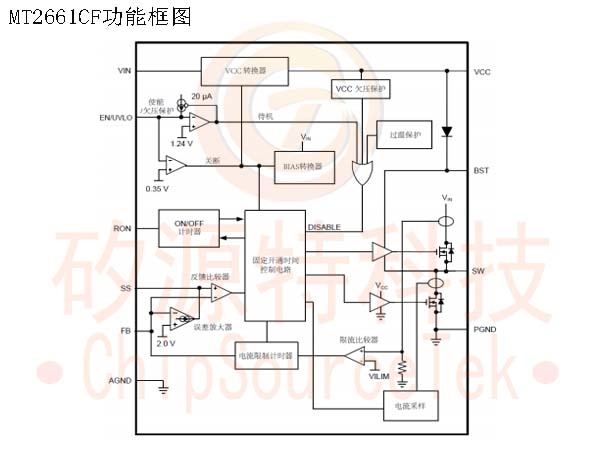

MT2661CF功能框图:
