IP6538概述：
IP6538是一款集成同步开关的降压转换器、支持14种输出快充协议、支持Type-C输出和USB PD2.0/PD3.0(PPS)协议的双口输出SOC IC，为车载充电器、快充适配器、智能排插提供完整的解决方案。
IP6538支持双USB Type-C，USB Type-C和USB A，或者双 USB A输出，集成双口自动插拔检测功能，单独使用任意一口都可支持快充输出，当双口同时使用时，双口都输出5V，总功率5V/4.8A。
IP6538内置功率MOS，输入电压范围是8.2V到32V，输出电压范围是3V到20V，最大能提供45W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。IP6538 输出5V/3A，板端转换效率高至 96.5%。
IP6538的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。
IP6538的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。
IP6538具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。
IP6538有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能IP6538采用 5*5mm QFN32封装。
IP6538特性：
同步开关降压转换器
内置功率 MOS
输入工作电压范围：8.2V 到 32V
输出电压范围：3V 到 20V，根据快充协议自动调整
输出电压有线补功能，50mV/A
输出具有 CV/CC 特性（输出电流小于设定值，输出 CV 模式；输出电流大于设定值，输出 CC 模式）
VIN=12V，VOUT=5V/3A，板端转换效率为96.5%
双口快充输出
支持双 USB Type-C 输出
支持 USB Type-C 和 USB A 输出
支持双 USB A 输出
任意一个输出口都支持快充
双口自动插拔检测功能
支持Type-C输出接口和USB PD协议
支持5V、9V、12V、15V、20V 电压输出
支持PD2.0/PD3.0(PPS)输出协议
PPS支持 3.3V~21V，20mV/step 电压输出
快充规格
支持2个Type-C PD 口输出
支持2个BC1.2、Apple、三星协议
支持2个高通 QC2.0 和 QC3.0
支持2个MTK PE+1.1和 MTK PE+2.0
支持2个华为快充协议FCP
支持2个华为快充协议SCP
支持2个三星快充协议AFC
支持2个展讯快充协议SFCP
支持2个OPPO快充协议VOOC
多重保护、高可靠性
输入过压、输入欠压、输出短路、输出过流保护和过温保护
DP/DM/CC 过压保护
DP/DM/CC PIN 耐压 30V
ESD 4KV，直流耐压 40V
IP6538应用：
车载充电器
快充适配器
智能排插
IP6538 型号说明：
|
IP6538-CC |
VOUT1 |
USB Type-C |
PDO |
5V/3A |
9V/3A |
12V/2.25A |
3.3V-5.9V/3A |
3.3V-11V/3A |
|
|
|
|
QC(1) |
5V/3.6A |
9V/2.5A |
12V/2A |
-- |
|
|
|
VOUT2 |
USB Type-C |
PDO |
5V/3A |
9V/3A |
12V/2.25A |
3.3V-5.9V/3A |
3.3V-11V/3A |
|
|
|
|
QC(1) |
5V/3.6A |
9V/2.5A |
12V/2A |
-- |
|
|
IP6538-AC(2) |
VOUT1 |
USB A |
QC(1) |
5V/3.6A |
9V/2.5A |
12V/2A |
-- |
|
|
|
VOUT2 |
USB Type-C |
PDO |
5V/3A |
9V/3A |
12V/2.25A |
3.3V-5.9V/3A |
3.3V-11V/3A |
|
|
|
|
QC(1) |
5V/3.6A |
9V/2.5A |
12V/2A |
-- |
|
|
IP6538-AA |
VOUT1 |
USBA |
QC(1) |
5V/3.6A |
9V/2.5A |
12V/2A |
-- |
|
|
|
VOUT2 |
USBA |
QC(1) |
5V/3.6A |
9V/2.5A |
12V/2A |
-- |

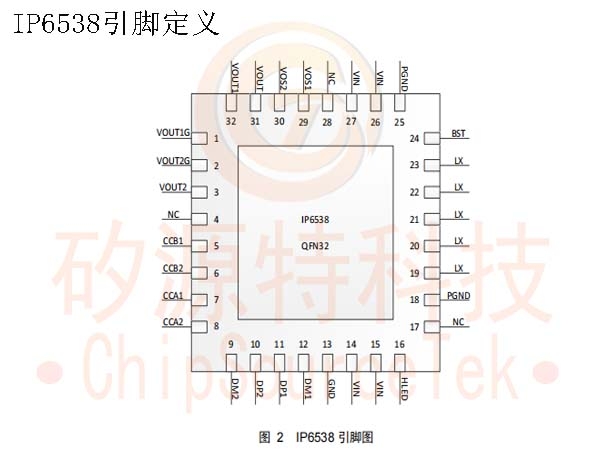

IP6538引脚定义：

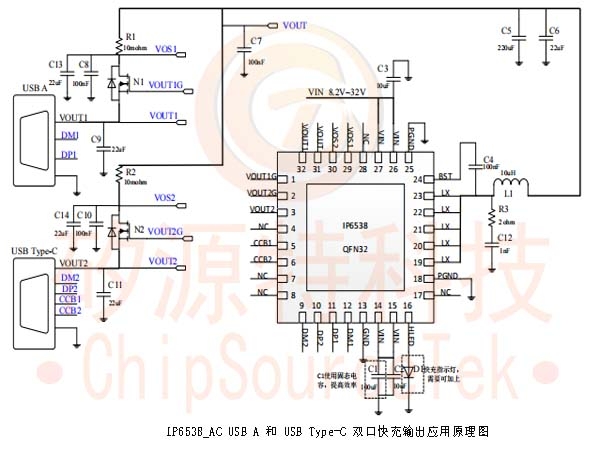

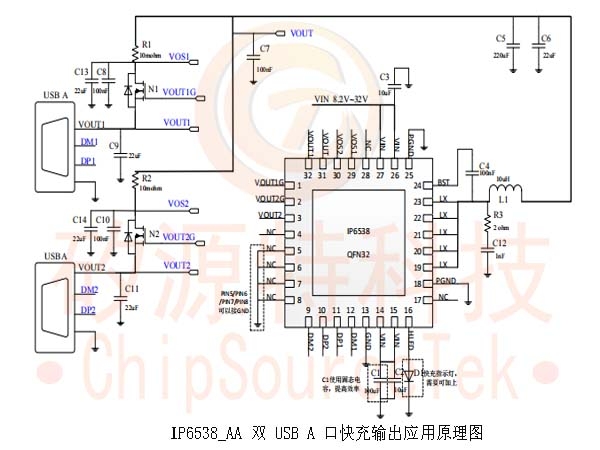

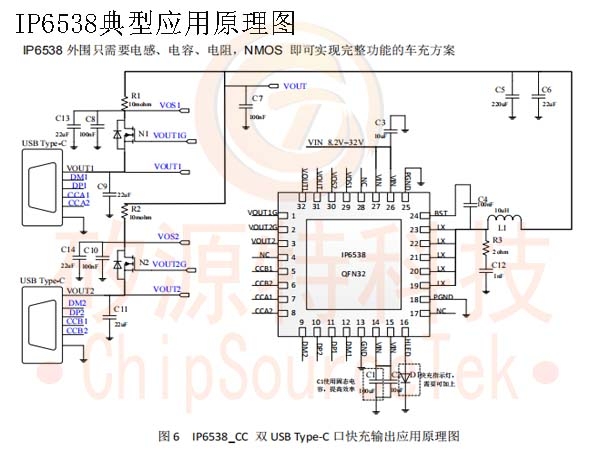

IP6538典型应用原理图：

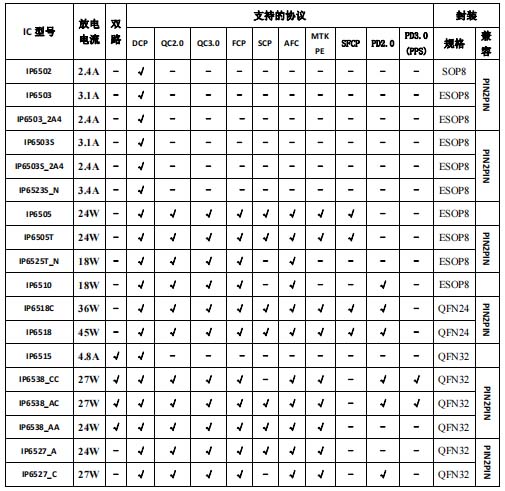

IP6538 IP 系列车充 IC 型号选择表：
|
IP6502 IP6503 IP6503_2A4 IP6503S IP6503S_2A4 IP6523S_N IP6505 IP6505T IP6525T_N IP6510 IP6518C IP6518 IP6515 IP6538_CC IP6538_AC IP6538_AA IP6527_A IP6527_C |
