FM1720B概述：
FM1720B是一款宽输入范围的同步降压控制IC其输入工作电压范围可从10V-30V，输出连续的2.1A电流，并且拥有完美的负载及线性调整率；其可编程工作频率从100KHz-500KHz 可高效的完成同步降压架构类的设计；采用电流模工作模式可以提供快速的动态响应及简化环路设计。
FM1720B 很少的外围元器件就可以完成优异的性能，其他特点包含：线损补偿、可编程的电流限制、过温保护等。
FM1720B应用信息:
FM1720B工作于固定开关频率、电流模式的降压架构；输出电压可以通过外部电阻调整；反馈信号引入FB引 脚与误差放大器的基准电压1.20V比较和峰值电感电流相应地调整共同决定输出电压。正常运行时，内部每个周期锁上 RS 锁存器 P 沟道 MOSFET 开启；通过电流比较器，复位RS锁存器。当P沟道MOSFET关断时，N沟道MOSFET开启，直到电感电流开始逆转（如电流比较器反转或下一个时钟周期的开始）。
FM1720B过温保护:
FM1720B内部的过热保护电路会限制其总功耗，当芯片温度上升到 150℃左右时，内部电路会关掉输出，让IC冷却，以避免芯片因过热而损坏，当然FM1720B连续的工作在过温状态也会降低其可靠性。
FM1720B特性：
宽电压输入范围：10V to 30V
效率高达 93%
可编程的开关频率，最高可达 500KHz
无环路补偿要求
可编程的电流限制
0Ω-0.3Ω的线损补偿
过热保护
封装形式：SOP-8
FM1720B应用:
车充/适配器
线性稳压调节器
分布式电源系统
电池充电器

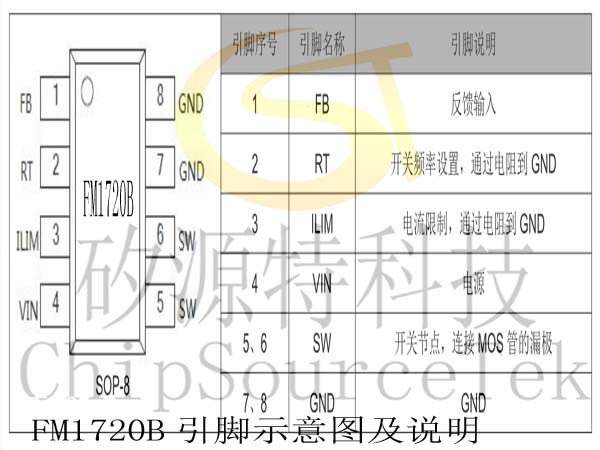

FM1720B引脚示意图及说明:

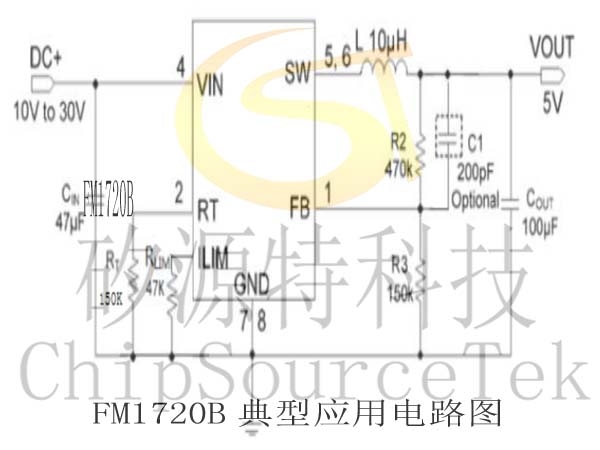

FM1720B典型应用电路图:
1、电路参数仅供参考。
2、输出电压的设置：V OUT = 1.20V • [1 + (R2/R3)]
FM1720BPCB布线建议为更好地发挥 FM1720B 性能，PCB 布线是应当遵循下面所列的几项要求：
1、电源线，包括地线、SW 走线和 VIN 走线应尽量的短、宽和直接；
2、输入电容尽量靠近 IC 引脚（VIN 和 GND）；
3、SW 节点具有高频电压摆幅，应保持小面积并远离模拟器件，防止杂散电容噪声干扰；
4、将所有模拟地连接到公共节点，然后将该公共节点连接到输出电容器后面的功率地
FM1720B注意事项:
| 档位 | 2A 应用 ILIM 脚推荐电阻 |
| A 档 | 47K±1% |
| B 档 | 39K±1% |

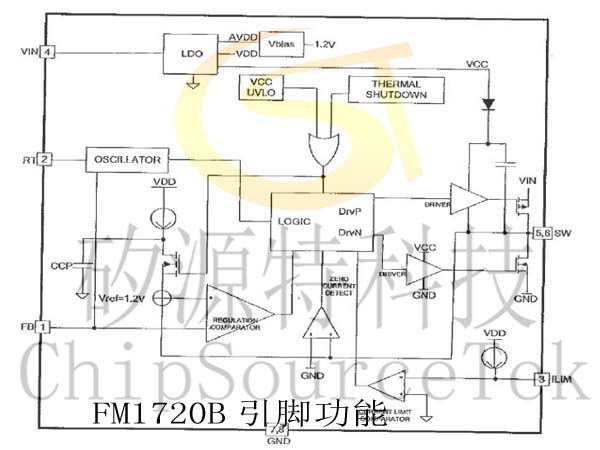

FM1720B引脚功能:
FB (Pin 1): 反馈输入引脚，通过电阻获取输出的反馈信号，调整输出电压,输出电压计算 ：
V OUT = 1.20V • [1 + (R2/R3)]。
RT (Pin 2): 内部振荡器设置此引脚和 GND 引脚之间串接电阻。
ILIM (Pin 3): 电流限制引脚，如果引脚流出的电流在连接的电阻产生的压降超过了用户的定义，就会触发电流限制。
VIN (Pin 4): 电源输入引脚，输入电压可达 30V，此引脚需连接一 47uF 或更大的陶瓷电容。
SW (Pin 5, 6): 开关节点连接到电感。
GND (Pin 7, 8): GND

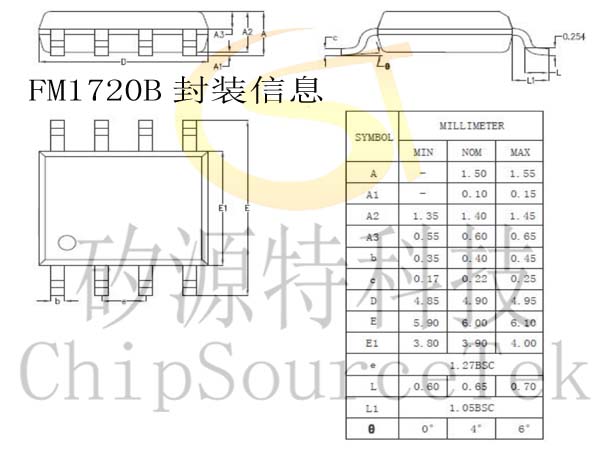

FM1720B封装信息：
