TRSP(M)5165A/5165S1一般说明：
TRSP(M)5165A/5165S1系列是4位微控制器，可播放4通道旋律或4通道ADPCM与PWM直接驱动电路。PWM的分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。该上升的时钟频率通常为8.192（±3%）MHz。该芯片可在2.0V~5.5V的较宽电压范围内工作。它在内部包含程序ROM（PROM）和数据ROM（DROM）。程序ROM的最大大小为8K字，最大数据ROM大小为496K字节。最大工作SRAM为（256+2）缺口。它共提供了16个软件可编程的I/O端口。
TRSP (M)5165A/5165S1特性：
工作电压：2.0V~5.5V
单片机操作频率：8.192MHz
内存大小
-程序ROM大小：8K*12位OTP类型
-数据ROM大小：最大496K*8位OTP类型
-SRAM大小：256*4位
-用户寄存器：2*4位
断电模式唤醒功能：
-HALT模式唤醒源：端口A、端口B、端口D和端口E/CE可从HALT模式唤醒到正常模式，执行唤醒子例行程序。
-RTC唤醒：时钟源来自内部LRCOSC，时间周期为1/16/64/128 ms。
*RTC唤醒功能仅支持TRSP (M)5165S1。
12个输入/输出引脚：端口A、端口B和端口D可以逐个定义为输入或输出端口。
4输入/输出端口或4个仅输入端口或4个仅输出端口“端口CE/E/C”，由选项定义：
-如果只使用输入端口，则将端口E定义为仅输入端口。
-如果使用仅输出端口，则将端口C定义为仅输出端口。
-如果选择输入/输出端口，端口CE定义为输入/输出端口。
四个复位条件：
-低压复位。（LVR=2.0V）
-电源复位。
-外部复位引脚。（活动低）
-看门狗计时器溢出。
一个内部中断源：
-PWM中断。
WDT
-看门狗计时器，可以启用/禁用的选项。
-WDT周期为256*256*16/Fsys。（系统clock=8.192MHz的WDT周期为0.13秒）
音频输出：
-支持PWM或DAC模式的选项。
-支持8/10/12位。
支持选项设置为下拉电阻1M，50K或220K欧姆，复位引脚（PB3或PC3），低压复位等。
振荡器保险丝选项±3%，温度和电压补偿。
支持安全选项（1位）的读取抑制。
支持16级LVD功能。

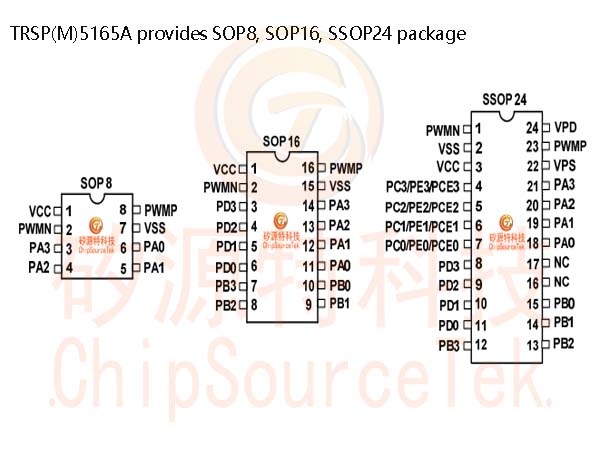

TRSP(M)5165A提供SOP8, SOP16, SSOP24封装:

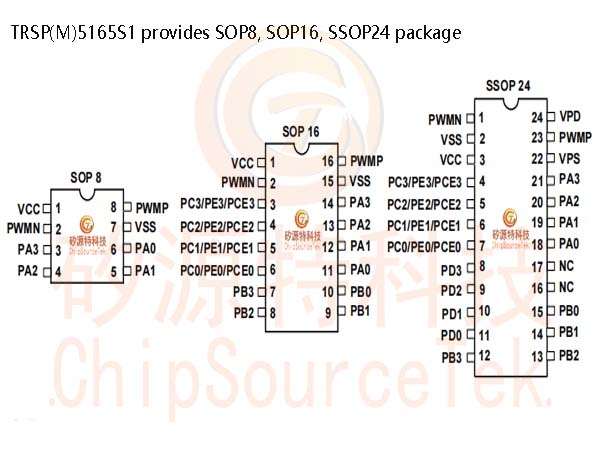

TRSP(M)5165S1提供SOP8, SOP16, SSOP24封装:

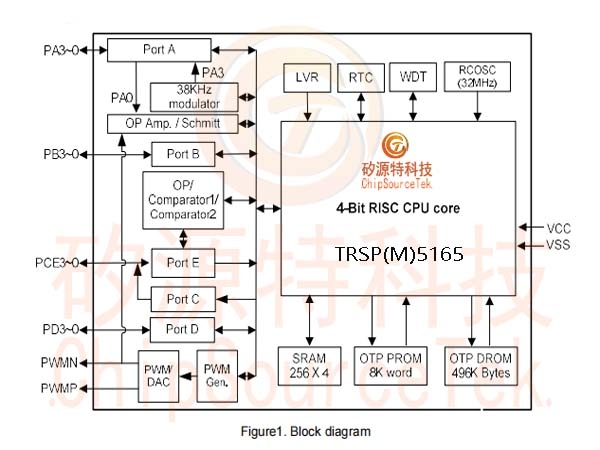

TRSP(M)5165A/5165S1框图:

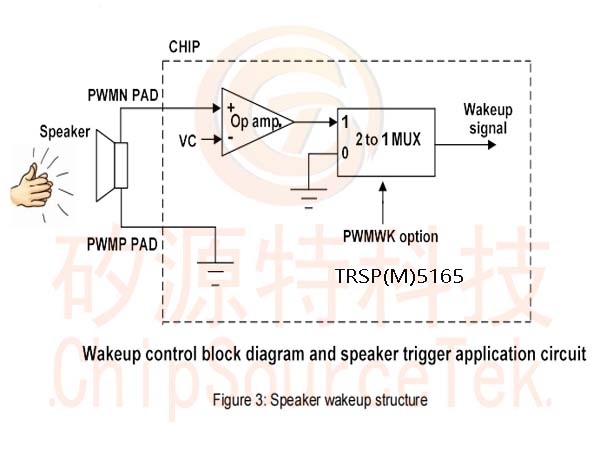

TRSP(M)5165A/5165S1扬声器唤醒结构:

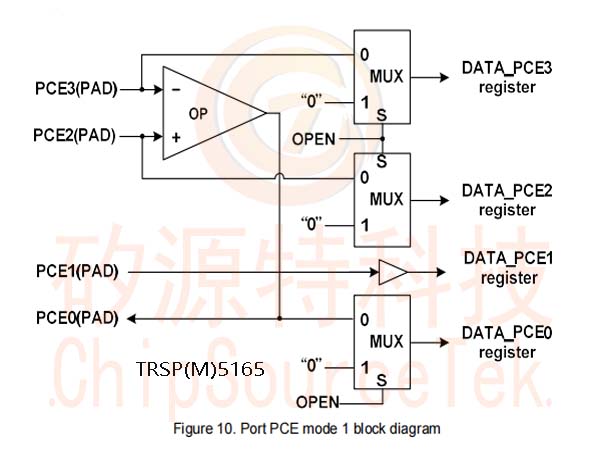

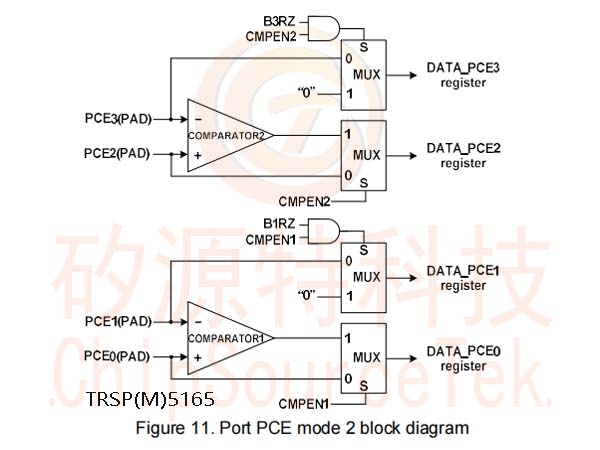

TRSP(M)5165A/5165S1端口PCE模式框图:

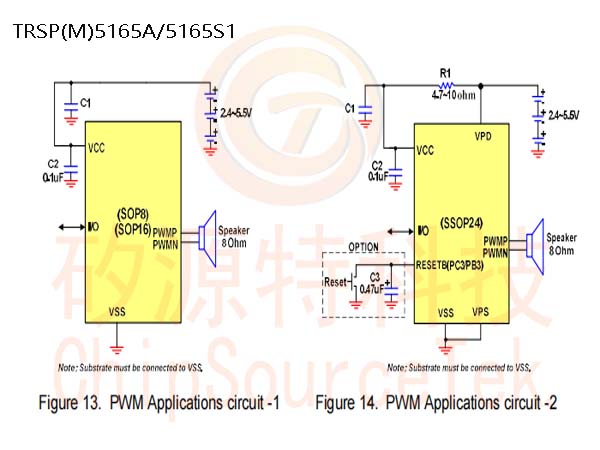

TRSP(M)5165A/5165S1 应用电路:
DAC由选项选择

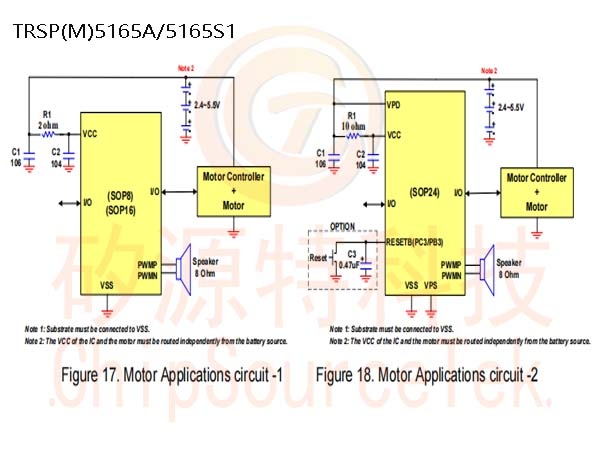

电机应用
