CST5118微波雷达模组产品介绍:
CST5118微波雷达模组是一款基于X波段雷达芯片而设计的运动感知模组,中心频率为10.525GHz。该模组设计采用定频、定向发射和接收天线(1T1R),集成中频解调、信号放大和数字处理等功能,具备延时设置、感知范围可调和光强度检测等能力。CST5118微波雷达模组具备不穿墙、抗干扰、体积小、杂波和高次谐波抑制效果好、高稳定性和一致性等优点。模组初始化时间短,同时具备快检模式,安装在灯具中测试操作简单,可以有效加速产测。此模组主要针对低成本应用领域。
CST511微波雷达模组8适合嵌入式隐蔽安装,不受温/湿度、油烟、水雾等影响,可广泛应用于各类灯具,如球泡灯、筒灯、吸顶灯等;
CST5118微波雷达模组功能特性:
基于多普勒雷达原理
该产品定位为运动感知场景应用
感应距离:挂高3-4m(感应半径),壁挂8-10米(径向)
吸顶式安装,3dB波束宽度:110°±10°
具有快检模式
具备感光检测的能力(可选)
CST5118微波雷达模组应用场景:
智慧照明
家居,办公,照明
宠物用品等
CST5118微波雷达模组产品规格:( TA=25℃)
延时时间是触发后保持该状态的时间,默认值为5s;
封锁时间是指输出状态翻转后再次触发不响应的时间,默认值为2s;
配置不同的软件有两种开机初始化:
1、无快检模式初始化状态描述:模组开机O口输出高1s后,一直为低,7s后开始正常检测模式
2、有快检模式初始化状态描述:模组开机O口输出3次高(1s)低(0.5s)电平,再过5s后进入感应模式,第一次感应是快检模式(感应延时固定3s),后面进入正常检测模式。
CST5118微波雷达模组配套的驱动电源设计注意事项:
务必采用输出电压、电流及纹波系数等都达标的驱动电源,驱动电源不稳定,电磁辐射太强,会造成CST5118微波雷达模组误报,无感知,循环自启等现象;
配套的驱动电源应在3.5~18V,驱动电流不低于5mA,电源纹波幅度需控制在100mV以内,工频波动幅度要小;
驱动电源和CST5118微波雷达模组装配时,应避免CST5118微波雷达模组底部或天线面,正对驱动电源模块,且应尽量远离驱动电源模块里面的整流桥、开关变压器等工频干扰大的器件,以防干扰微波信号;
CST5118微波雷达模组使用和测试时注意事项:
在四周有墙壁或障碍物反射微波的情况下,感知距离和感知角度会有增益;在四周较空旷的情况下,感知距离和角度会有衰减;
由于微波天线受到很小变化都可改变探测,所以请保护好天线,表面不要有金属物体(例如焊锡丝)等,避免影响感知距离;
轻拿轻放,避免激烈震动,CST5118微波雷达模组保持平整不变形;光感器件无遮挡和覆盖,特别是CST5118微波雷达模组上的感光元件D1周围,应避免有不透光的遮挡物;
CST5118微波雷达模组保持独立使用空间,四周空间保持有2mm以上的自由空间间隔;
通电后大约有7s初始化噪声分析时间,在此期间属于非正常感知工作;
如果CST5118微波雷达模组的感光器件上面有遮挡(例如外壳等),需要重新测试确定感光门限值;
产线测试和老化作业时,大量的雷达模组上电时若堆叠到一块的话,有可能会出现自激现象,请确保通电的雷达模组之间保持50cm以上的安全距离。
CST5118内置雷达模组的器件应用安装注意事项:
装配了CST5118微波雷达模组的器件,安装位置应远离通风管道、消防管道、排水管道、机械振动或有大型金属设备等强烈振动物体的地方,因为会影响雷达反射波和探测感知效果;
严禁带电作业,以免动作失误,接错,烧坏电路或触电;
避免安装在日晒雨淋的地方,防止损坏和影响使用寿命;
器件务必安装在远离电磁场的地方,以免电磁干扰产生误动作;也要安装在远离有物体固定转动或者摆动(例如电风扇,摇摆的树叶,风中晾晒衣服等)的地方,以免有误动作产生;
数个内置雷达模组的器件固定安装时,应保证各个器件之间的间距≥0.5m;

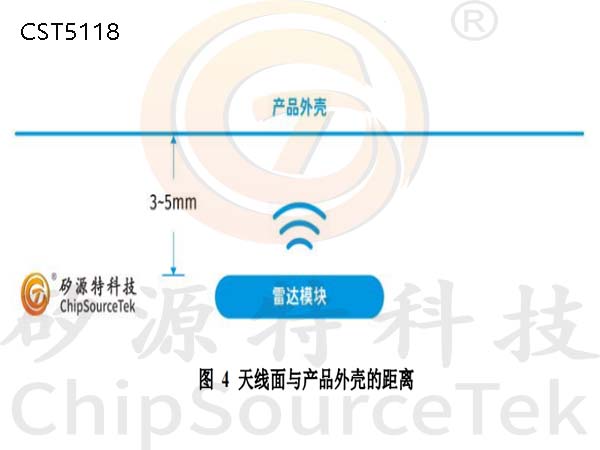

CST5118微波雷达模组的天线面建议距离产品外壳3~5mm,否则会影响感知距离;
图 4 天线面与产品外壳的距离
器件内置雷达模组后,建议水平或垂直放置,在有效的感知范围内,尽量避免面对面安装两个或者更多的内置雷达模组的器件;
避免内置雷达模组的器件(例如灯具)附近,有其他光照物(例如应急灯,导向灯等干扰光源),以免造成器件(灯具)内置感光判断失效,使得器件(灯具)不能正常工作(常灭,误判为白天);
使用了内置雷达模组的器件(如灯具) 若一直工作(常亮),不能根据动目标探测进行开、关,则可能是雷达模组受到中频干扰,造成模组一直判断为有动目标在感知范围内活动。此时应关断电源,检查电源板的供电状态是否正常以及模组空间距离是否改变;
若以上问题还不能解决,请先断电和观察安装位置周围情况,先排除周围环境干扰因素的影响;重启电源后仍有问题,则考虑更换设备的驱动电源板,或者雷达模组再验证。
