锂电保护

DW02A

    DW02A/DW02B 系列电路是一款高精度的单节内置 MOSFET 可充电锂电池的保护电路,它集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。
    DW02A/DW02B 通过检测 VDD 或 VM 端电压(相对于 GND 端)来进行过充/放电保护。
    DW02A/DW02B 工作时功耗非常低,采用非常小的 SOT23-5 的封装。本产品不适用与无线及射频信号排布及屏蔽太差的产品,另请客户使用本产品前务必做成品整机验证。
    DW02A/DW02B概述:
        DW02A/DW02B 系列电路是一款高精度的单节内置 MOSFET 可充电锂电池的保护电路,它集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。
        正常状态下,DW02A/DW02B 的 VDD 端电压在过电压充电保护阈值(VOC)和过电压放电保护阈值(VOD)之间,且其 VM 检测端电压在充电器检测电压(VCHG)与过电流放电保护阈值(VEDI)之间,此时 DW02A/DW02B 使 内置N-MOS 管导通。这时,既可以使用充电器对电池充电,也可以通过负载使 电池放电。
        DW02A/DW02B 通过检测 VDD 或 VM 端电压(相对于 GND 端)来进行过充/放电保护。当充/放电保护条 件发生时, 内置N-MOS 由导通变为截止,从而充/放电过程停止。
        DW02A/DW02B 对每种保护状态都有相应的恢复条件,当 恢复条件满足以后,内置 N-MOS 由截止变为导通,从而 进入正常状态。
        DW02A/DW02B 对每种保护/恢复条件都设置了一定的延迟时间,只有在保护/恢复条件持续到相应的时间以后, 才进行相应的保护/恢复。如果保护/恢复条件在相应的 延迟时间以前消除,则不进入保护/恢复状态。
        DW02A/DW02B 工作时功耗非常低,采用非常小的 SOT23-5 的封装,使得该芯片非常适合应用于空间限制小的可充电电池组应用。 本产品不适用与无线及射频信号排布及屏蔽太差的产品,另请客户使用本产品前务必做成品整机验证。

    DW02A/DW02B特性:
    单节锂离子或锂聚合物电池的理想保护电路
    内置低导通内阻 N-MOSFET
    高精度的过充电保护电压检测 4.275V±25mV
    高精度的过放保护电压检测 2.425V±75mV
    高精度过电流放电保护检测
    电池短路保护
    有 0V 充电
    带有过充、过放自动恢复功能
    内部集成 RC、内置 MOSFET(无需任何外围器件)
    超小型化的 SOT23-5 封装
    MOSFET:RSS(on)<100mΩ(VGS=3.7V,ID=1A)

    DW02A/DW02B产品应用:
    锂电池的充电、放电保护电路
    电话机电池或其它锂电池高精度保护器

    DW02A/DW02B订购信息:
    型号
    封装形式
    管脚数目
    功能区别
    DW02A
    SOT23-5
    5
    过温保护带载可自恢复,无需去除负载
    DW02B
    SOT23-5
    5
    过温保护带载可自恢复,无需去除负载

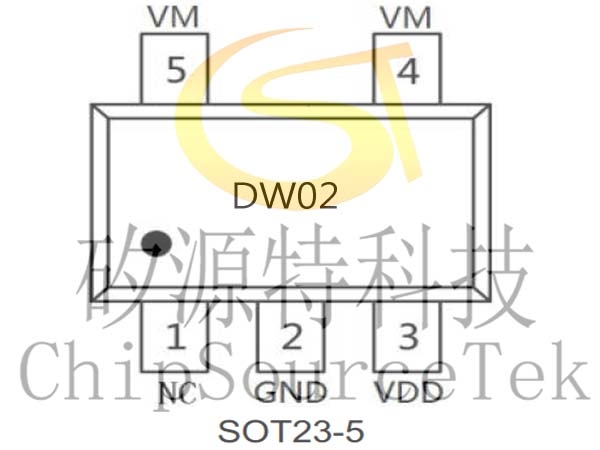

    DW02A/DW02B引脚示意图及说明:



    序号



    I/O

    说明

    1

    NC



    空脚

    2

    GND

    POW

    电源接地端,与供电电源(电池)的负极相连。

    3

    VDD

    POW

    电源输入端,与供电电源(电池)的正极连接。

    4,5

    VM

    I

    /放电电流检测输入端


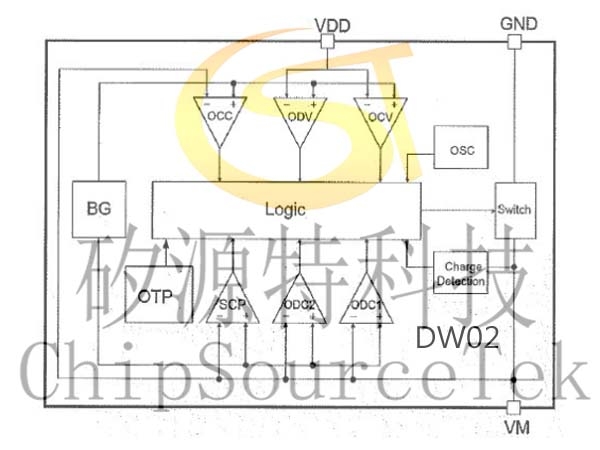

    DW02A/DW02B功能框图:

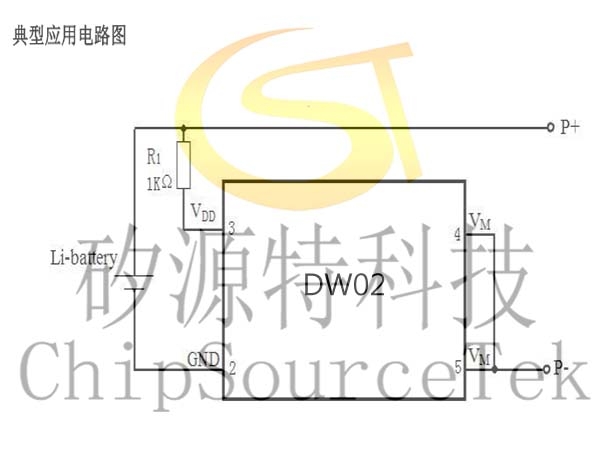

    DW02A/DW02B典型应用原理图:
