CST5020D 产品概述:
CST5020D是一款用于LED显示面板设计的驱动IC。其内置的CMOS移位缓冲器和锁存功能可以将串行输入数据转换为并行输出数据格式。CST5020D的输入电压范围为3.3V~5V，提供16个电流源，可在每个输出级提供3~36mA的恒定电流来驱动LED；单个IC中输出通道的电流差小于±2%@I OUT=23.8mA；±2.5%@I OUT=3mA；多个IC之间的输出电流差小于±3%；电流随输出耐受电压（V DS）而变化，并被控制在每伏0.1%；根据电源电压（VDD）和环境温度，电流也被控制在1%。用户可以通过选择具有不同电阻值的外部电阻器来调整CST5020D的每个输出级的电流。通过这种机制，用户可以准确地控制LED的亮度。
CST5020D保证输出级耐受电压为11V，因此可以在每个输出端串联多个LED。此外，CST5020D还提供了25 MHz的高时钟速率输入，以满足系统的高数据传输要求。
CST5020D 特点:
*16个恒流输出通道；
*恒定输出值不受输出处负载电压的影响。恒定电流范围值：
3.36mA@VDD=5V；
3.20mA@VDD=3.3V；
*极其精确的电流输出：
通道之间的最大差值：<±1.5%（一般值）；<±2.0%（最大值）
芯片之间的最大差异：<±1.5%（一般值）；<±3.0%（最大值）
*快速输出电流控制响应：最小脉冲宽度=35ns（在保持输出一致性的情况下）；
*使用外部电阻器，可以设置16个驱动端口的电流输出值；
*施密特触发器输入特性；
*高数据速率，最高可达25MHz；
*工作电压范围：3.3V至5V；
*非常低的待机电流和工作电流（即VDD电流）；
*集成输出通道过冲抑制电路
*提供SSOP-24封装（宽机身：e=1.0mm；窄机身：e=0.635mm）
*用于LED显示屏、可变标志、LED交通信号指示；
*用于LED显示屏、可变标志、LED交通信号指示；

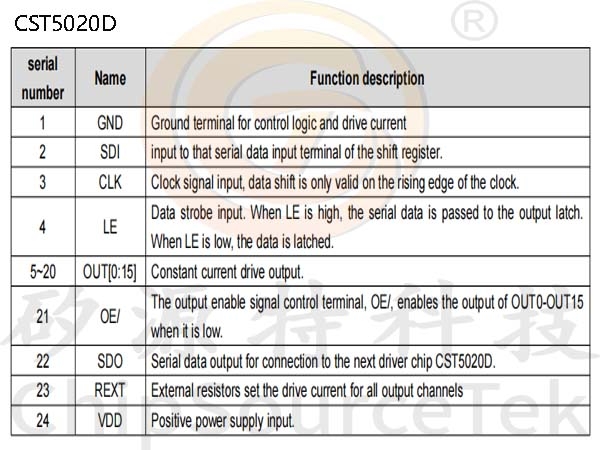

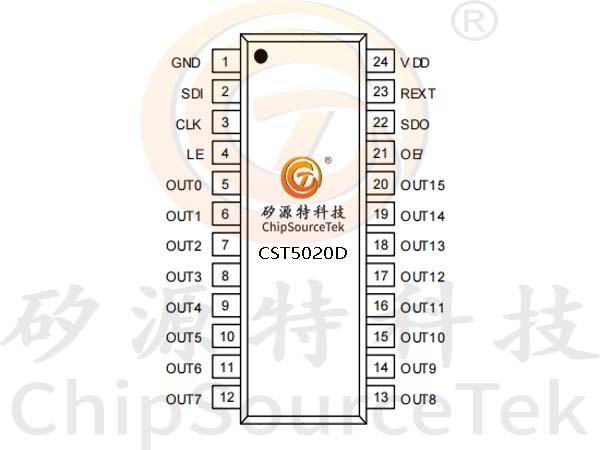

CST5020D 引脚映射和引脚描述:
CST5020D 功能框图:

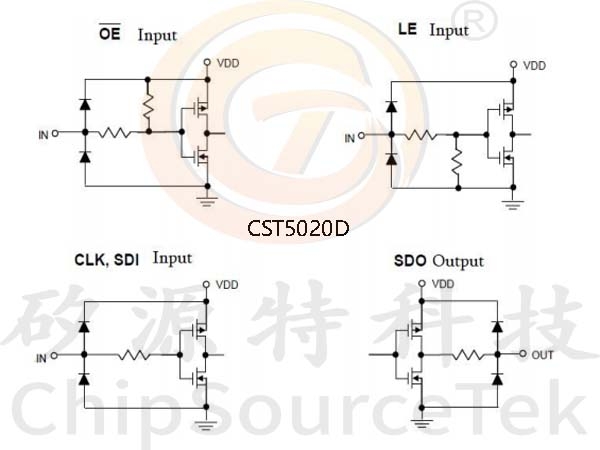

CST5020D 输入和输出等效电路...

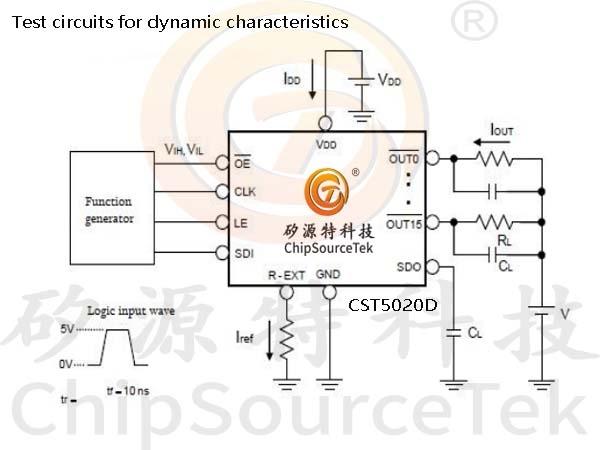

CST5020D 动态特性测试电路:
