662K是可以稳压在3.3V的一个LDO 。
662K具有很低的静态偏置电流（ 25uA Typ. ），最高输入电压6.0Ｖ,662K是高纹波抑制率、低功耗、低压差，具有过流和短路保护的 CMOS 降压型电压稳压器。具有很低的静态偏置电流（ 25uA Typ. ），
662K能在输入、输出电压差极小的情况下有 250 mA 的输出电流，并且仍能保持良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长有用电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。
662K特点
高精度输出电压： ±3%，最大工作电压：6.0V；
输出电压：1.5 V~5.0V( 步长 0.1V) ；
极低的静态偏置电流 (Typ.=25 uA) ；
带载能力强：当 Vin=4.3V 且 V out=3.3V 时 Iout= 250mA ；
极低的输入输出电压差：0.2V/ 90mA 和 0.40 V/150mA ；
输入稳定性好： Typ . 0.03 %/V ；
低的温度调整系数；
可以作为调整器和参考电压来使用；
662K封装形式：SOT23-3
662K用途
电池供电系统；
无绳电话设备；
无线控制系统；
便携 / 手掌式计算机；
便携式消费类设备；
便携式仪器；
电子设备；
汽车电子设备；

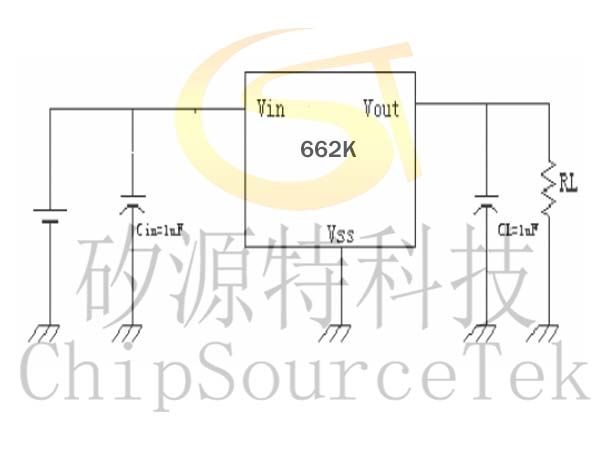

662K典型应用电路图
662K典型应用电路图

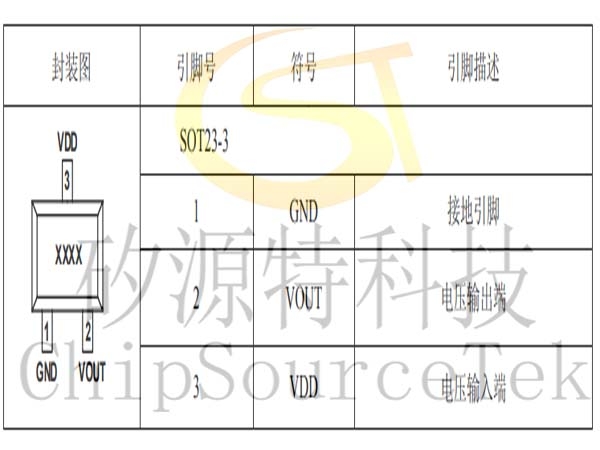

662K引脚分配及说明

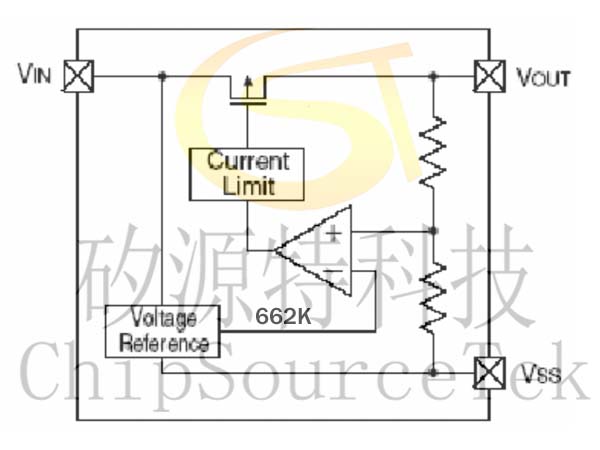

662K功能框图
662K主要参数及工作特性
662K-33（Vin=Vout+1V, Cin=Cout=1u, Ta=25℃除特别指定）
注 : 1. V OUT (T) ：规定的输出电压
2. V OUT (E) ：有效输出电压 ( 即当 I OUT 保持一定数值， V IN = (V OUT (T)+1.0V) 时的输出电压
3. V dif： V IN1 – V OUT (E) ’
V IN1 ：逐渐减小输入电压，当输出电压降为 V OUT (E) 的 98% 时的输入电压。
V OUT (E) ’ = V OUT (E) ×98%
662K极限参数
662K功能框图
662K主要参数及工作特性
662K-33（Vin=Vout+1V, Cin=Cout=1u, Ta=25℃除特别指定）
| 特性 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 输出电压 | Vout(E) (Note2) |
I OUT = 10 mA , V IN = Vout+1 V |
×0.97 | Vout (T) (Note 1) |
×1.03 | V |
| 最大输出电流 | Iout (max) | V IN = Vout+1 V | 250 | mA | ||
| 负载特性 | △Vout | V IN = Vout+1 V, 1mA ≤ I OUT ≤ 150mA |
14 | mV | ||
| 压差 (Note 3) |
Vdif1 | I OUT = 80 mA | 18 | mV | ||
| Vdif2 | I OUT = 10mA | 38 | mV | |||
| 静态电流 | Iss | V IN = Vout+1 V | 25 | 30 | uA | |
| 电源电压调整率 | I OUT = 40 mA Vout+1 V ≤ V IN ≤ 6V |
0.03 | %/V | |||
| 纹波抑制比 | PSRR | Vin= [Vout+1] V +1Vp-pAC I OUT = 10 mA ,f=1kHz |
50 | dB | ||
| 短路电流 | Ishort | Vin=Vout(T)+1.5V Vout=Vss |
30 | mA | ||
| 过流保护电流 | Ilimt | 150 | mA |
2. V OUT (E) ：有效输出电压 ( 即当 I OUT 保持一定数值， V IN = (V OUT (T)+1.0V) 时的输出电压
3. V dif： V IN1 – V OUT (E) ’
V IN1 ：逐渐减小输入电压，当输出电压降为 V OUT (E) 的 98% 时的输入电压。
V OUT (E) ’ = V OUT (E) ×98%
662K极限参数
| 参数 | 符号 | 极限值 | 单位 |
| Vin脚电压 | VIN | 7.0 | V |
| Vout脚电流 | Iout | 250 | mA |
| Vout脚电压 | Vout | Vss-0.3 ~ Vout+0.3 | V |
| 允许最大功耗（SOT23-3） | Pd | 500 | mW |
| 工作温度 | Topr | -25 ~ +85 | ℃ |
| 存贮温度 | Tstg | -40 ~ +125 | ℃ |
