SC71XX概述:
SC71XX系列是采用CMOS工艺制造，低功耗的高压稳压器，最高输入电压可达18V，输出电压范围为2V~5V。它具有高精度的输出电压、极低的供电电流、极低的跌落电压等特点。
SC71XX特性:
低功耗：≤3μA
低跌落电压：典型值0.1V
低温漂：典型值50ppm/℃
高的输入电压：最高可达18V
高精度的输出电压：容差为±3%
封装形式：TO-92、SOT89-3，SOT23-3
SC71XX应用:
电池等电源的供电设备
各种通信设备
音频/视频设备
安防监控设备
SC71XX封装形式和管脚功能定义：
型号选择：

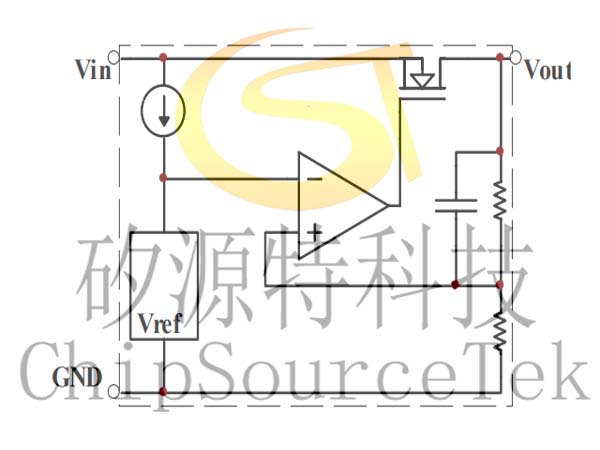

SC71XX原理框图：
SC71XX应用电路：

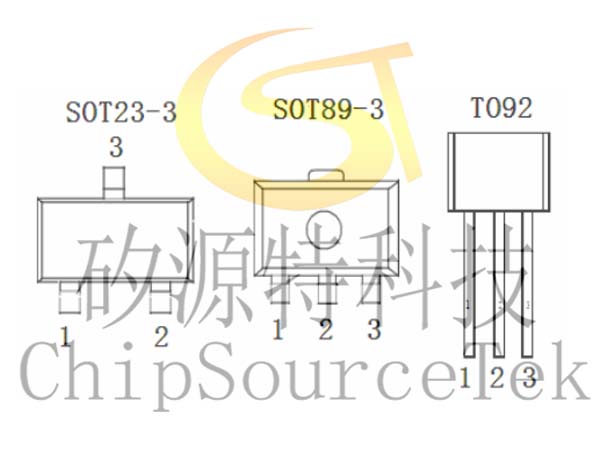

SC71XX封装形式和管脚功能定义：
|
管脚序号
|
管脚定义
|
功能说明
|
||
|
TO-92
|
SOT89-3
|
SOT23-3
|
||
|
1
|
1
|
1
|
GND
|
芯片接地端
|
|
2
|
2
|
3
|
VIN
|
启动输入端
|
|
3
|
3
|
2
|
VOUT
|
芯片输出端
|
型号选择：
|
名称
|
型号
|
最高输入电压(V)
|
输出电压(V)
|
容差
|
封装形式
|
|
SC71XX
|
SC7130
|
18
|
3.0
|
±3%
|
TO92 SOT89‐3 SOT23‐3
|
|
SC7133
|
18
|
3.3
|
±3%
|
||
|
SC7136
|
18
|
3.6
|
±3%
|
||
|
SC7144
|
18
|
4.4
|
±3%
|
||
|
SC7150
|
18
|
5.0
|
±3%
|
SC71XX应用电路：

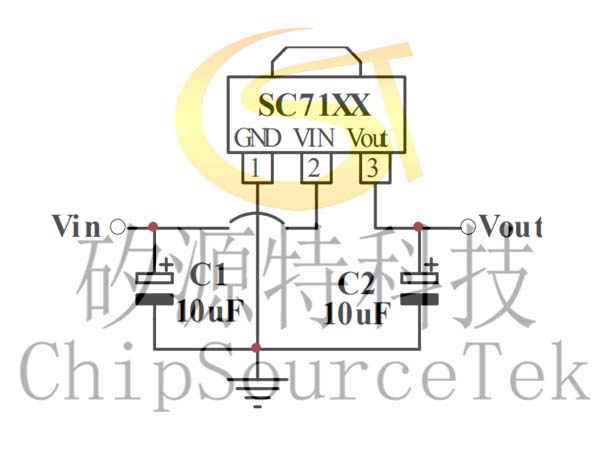

1、基本电路

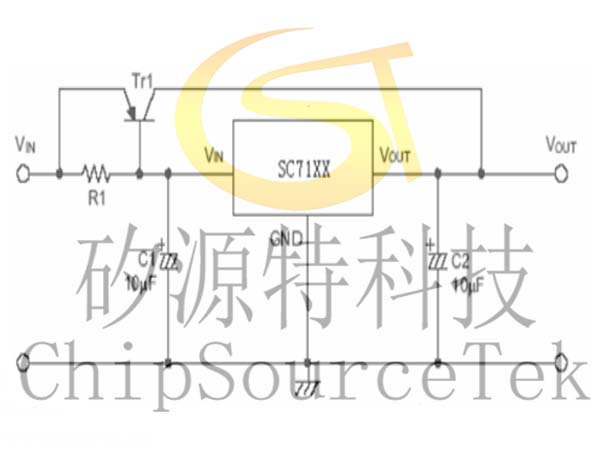

2、高输出电流稳压电路
3、 短路保护电路

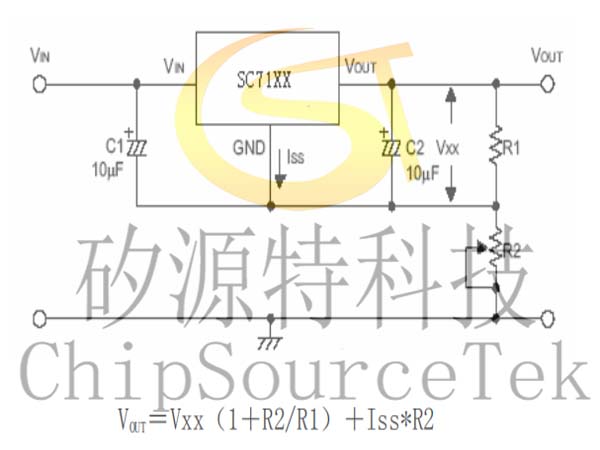

4、 提高输出电压电路(1)

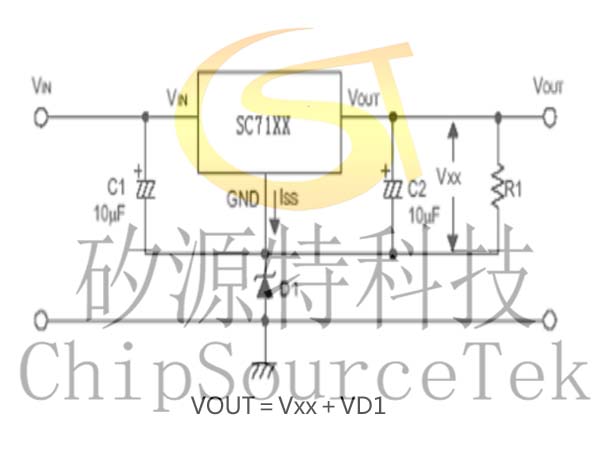

5、 提高输出电压电路(2)

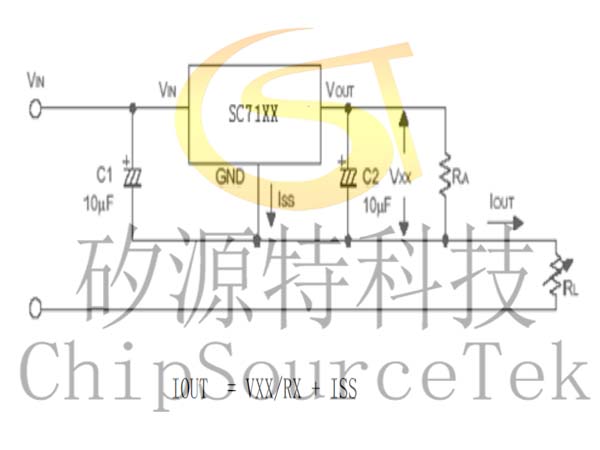

6、 电流调节电路

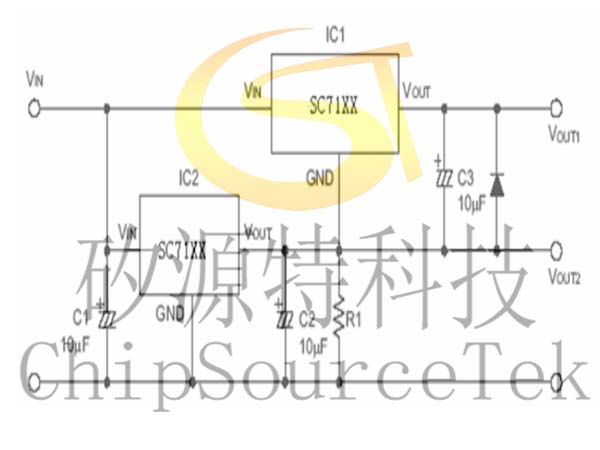

7、 双端输出电路
注示：“××”代表输出电压
