SC1621SB概述:
SC1621SB是128点、内存映象和多功能的LCD驱动器。SC1621SB的软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。用于连接主控制器和SC1621SB的管脚只有4或5条，SC1621SB还有一个节电命令用于降低系统功耗。
SC1621SB特点:
工作电压3.0 ~5.0V
内嵌256KHz RC振荡器
可外接32KHz晶片或256KHz频率源输入
可选1/2或1/3偏压和1/2 1/3或1/4的占空比
片内时基频率源
蜂鸣器可选择两种频率
节电命令可用于减少功耗
内嵌时基发生器和看门狗定时器（WDT）
时基或看门狗定时器溢出输出
八个时基/看门狗定时器时钟源
一个32×4 的LCD驱动器
一个内嵌的32×4位显示RAM内存
四线串行接口
片内LCD驱动频率源
软件配置特征
数据模式和命令模式指令
三种数据访问模式
提供VLCD管脚用于调整LCD操作电压

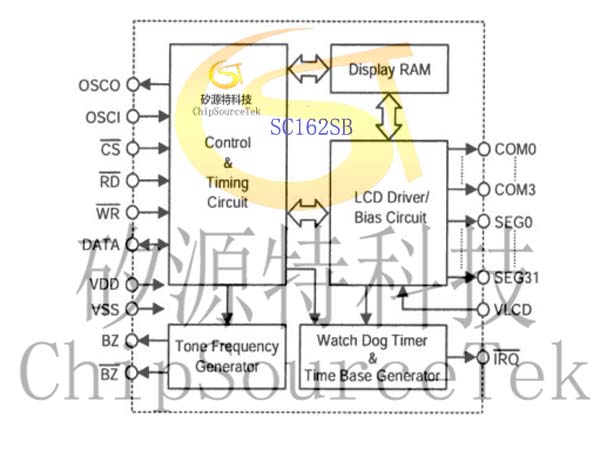

SC1621SB内部框图:

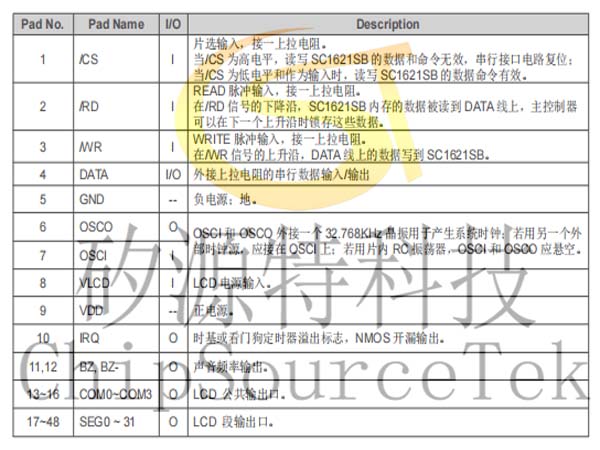

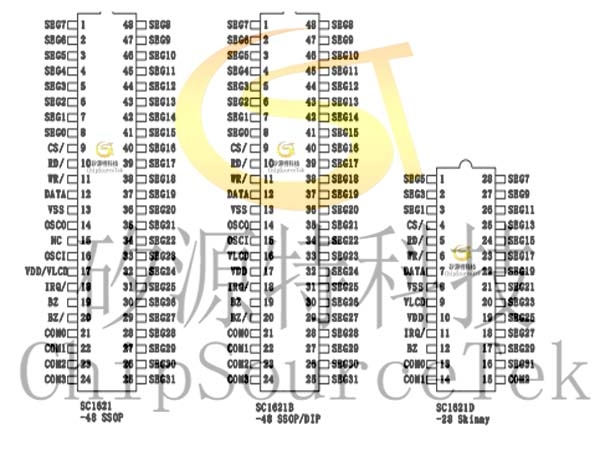

SC1621SB引脚示意图及说明:

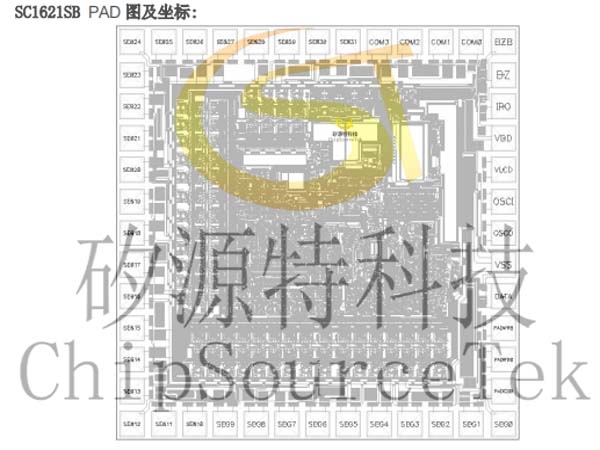

SC1621SB PAD 图及坐标:

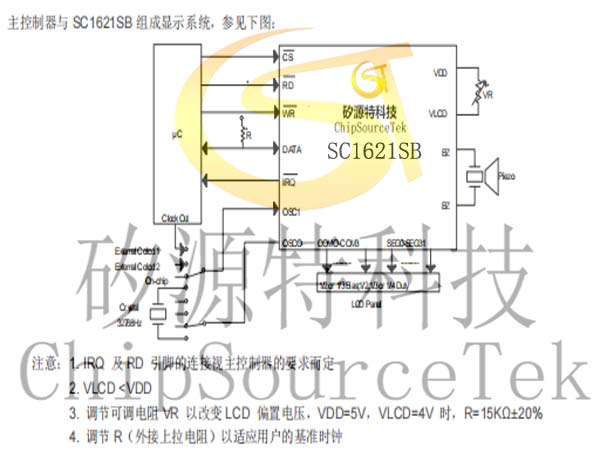

SC1621SB典型应用电路:
