Voltage rise fall chip

IP6525T

    IP6525T是一款集成同步开关的降压转换器、支持4种输出快充协议,为车载充电器、快充适配器、智能排插提供完整的解决方案。
    IP6525T内臵功率MOS,输入电压范围是9.6V到32V,输出电压范围是3V到12V,最大能提供18W的输出功率,能够根据识别到的快充协议自动调整输出电压和电流,典型输出电压和电流有5V@3.4A, 9V@2.0A,12V@1.5A。IP6525T的降压转换效率高至98%。
    IP6525T的输出具有CV/CC特性,当输出电流小于设定值,输出CV模式,输出电压恒定;当输出电流大于设定值,输出CC模式,输出电压降低。
    IP6525T的输出电压带有线补功能,输出电流增大后会相应提高输出电压,用以补偿连接线阻抗引起的电压下降。
    IP6525T具有软启动功能,可以防止启动时的冲击电流影响输入电源的稳定。
    IP6525T集成快充协议,可以通过DP/DM来自动识别输出端接入设备所支持的快充协议,然后自动调整输出电压和电流。IP6525T支持的快充协议有DCP(苹果 、三星和BC1.2 )、高通QC2.0/QC3.0、华为快充协议FCP、三星快充协议AFC。
    IP6525T有多种保护功能,具有输入过压、欠压保护,输出过流、过压、欠压、短路保护等功能。
    IP6525T采用ESOP8封装。
    IP6525T概述:
        IP6525T是一款集成同步开关的降压转换器、支持4种输出快充协议,为车载充电器、快充适配器、智能排插提供完整的解决方案。
        IP6525T内臵功率MOS,输入电压范围是9.6V到32V,输出电压范围是3V到12V,最大能提供18W的输出功率,能够根据识别到的快充协议自动调整输出电压和电流,典型输出电压和电流有5V@3.4A, 9V@2.0A,12V@1.5A。IP6525T的降压转换效率高至98%。
        IP6525T的输出具有CV/CC特性,当输出电流小于设定值,输出CV模式,输出电压恒定;当输出电流大于设定值,输出CC模式,输出电压降低。
        IP6525T的输出电压带有线补功能,输出电流增大后会相应提高输出电压,用以补偿连接线阻抗引起的电压下降。
        IP6525T具有软启动功能,可以防止启动时的冲击电流影响输入电源的稳定。
        IP6525T集成快充协议,可以通过DP/DM来自动识别输出端接入设备所支持的快充协议,然后自动调整输出电压和电流。IP6525T支持的快充协议有DCP(苹果 、三星和BC1.2 )、高通QC2.0/QC3.0、华为快充协议FCP、三星快充协议AFC。
        IP6525T有多种保护功能,具有输入过压、欠压保护,输出过流、过压、欠压、短路保护等功能。
        IP6525T采用ESOP8封装。

    IP6525T特性:
    同步开关降压转换器
        内臵功率 MOS
        输入电压范围:9.6V 到 32V
        输出电压范围:3V 到 12V,根据快充协议自动调整
        输出功率:最大 18W(5V@3.4A,9V@2A,12V@1.5A 等)
        输出具有 CV/CC 特性(输出电流小于设定值,输出 CV 模式;输出电流大于设定值,输出 CC 模式)
        转换效率最高达 98%
        软启动功能
        输出电压线补功能,线补电压 100mV@1A
    输出快充
        支持 BC1.2、Apple、三星协议
        支持高通 QC2.0 和 QC3.0
        支持华为快充协议 FCP
        支持三星快充协议 AFC
    多重保护、高可靠性
        输出过流、输入过压、输入欠压、输出短路保护
        整机过温保护
        DP/DM 过压保护
        ESD 4KV,输入直流耐压 40V

    IP6525T应用:
    车载充电器
    快充适配器
    智能排插

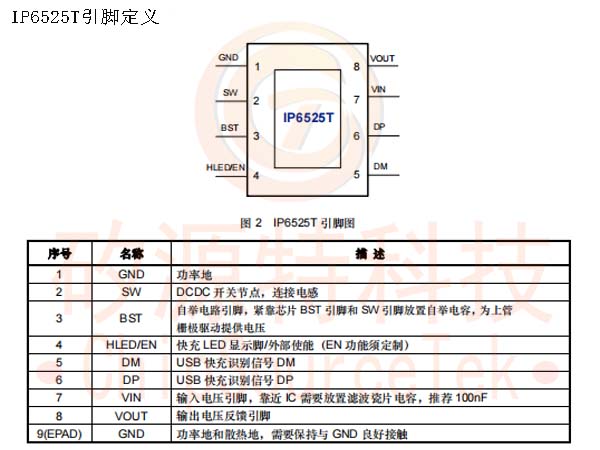

    IP6525T引脚定义:

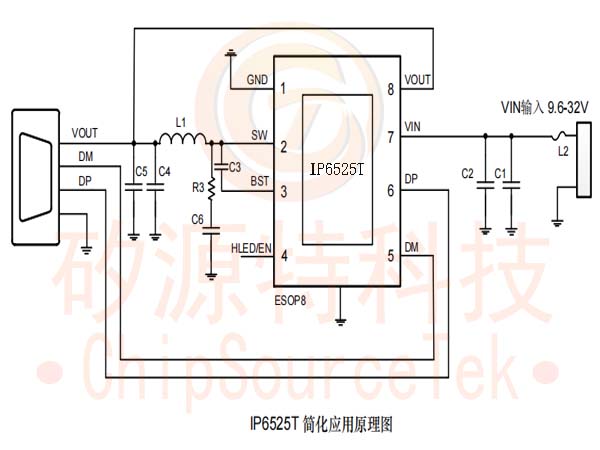

    IP6525T典型应用原理图:
