MT1471B概述:
MT1471B是一款采用固定导通时间控制技术（COT）的同步降压转换器。
MT1471B的主控制环路采用COT模式控制，可使用低ESR的陶瓷电容，无需外部补偿组件便可实现快速瞬态响应，1.2V输出情况下，0到3A瞬态值仅50mV。 固定导通时间控制技术可在更高负载状态下的PWM模式与轻负载工作之间实现无缝转换,使MT1471B能够在较轻负载状况下保持高效率。
MT1471B的工作输入电压范围为4.5V至16V。输出电压可在0.8V与6V之间进行设置。 此外，该芯片软启动时间可调。内部具有过温保护、欠压保护及逐周期限流等功能。
MT1471B采用6引脚SOT23-6封装，设计工作温度范围为–40°C到85°C。
MT1471B特性:
COT 工作模式
超快速瞬态响应
可使用低 ESR 陶瓷电容
低输出纹波
参考电压 0.8V
输出电压范围：0.8V 至 6 V
3A 电流输出
750KHz 伪固定频率
轻载模式切换
4.5V-16V 输入电压
内部软启动
逐周期谷值限流
集成内部补偿
采用SOT23-6封装
MT1471B应用:
数字电视
家庭网络终端
数字机顶盒
DSL调制器

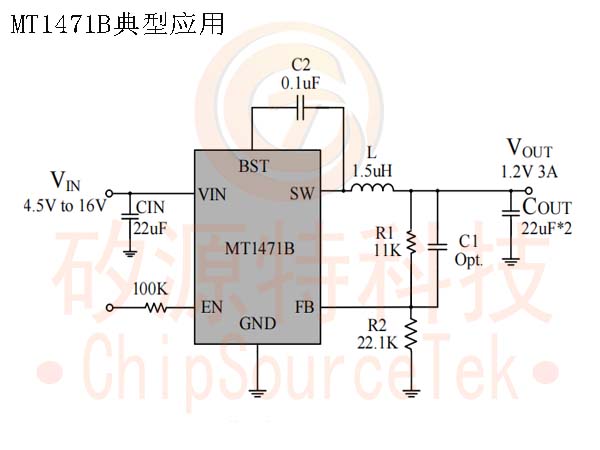

MT1471B典型应用:
MT1471B封装形式:

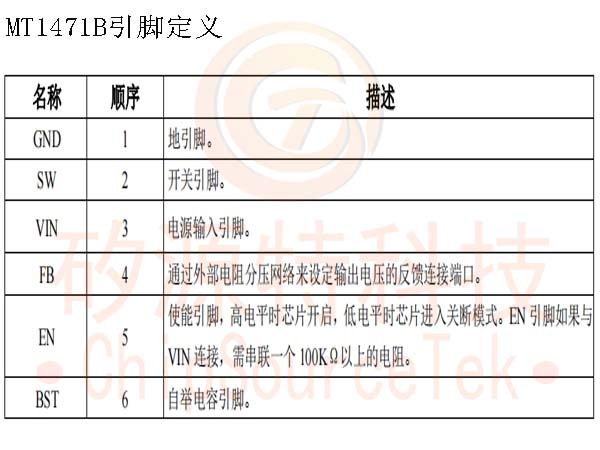

MT1471B引脚定义:
|
型号
|
封装
|
丝印
|
|
 |
MT1471B |
SOT23-6 |
AS3FDC |
MT1471B引脚定义:
MT1471B内部框图:
