ME3123概述:
ME3123是一款高效率的同步整流降压DC-DC转换器芯片，输入电压最高可达40V，内部集成两颗低导通电阻的NMOSFET功率开关，低侧开关导通电阻50mΩ，高侧开关导通电阻130mΩ，可支持3A负载电流。当带轻载时芯片工作在PFM模式，当带重载时芯片工作在连续电流的准PWM模式，开关频率500kHz。芯片采用自适应恒定导通时间控制架构，具有较快的负载瞬态响应。
芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。
ME3123特点:
输入电压范围：4.7 V ~ 40 V
关断电流：10 uA
静态电流：120 uA
导通电阻：低侧50 mΩ，高侧130 mΩ
开关频率：500 kHz
参考电压值：0.6 V ± 2%
逐周期限流保护：峰值限流6 A，谷值限流3.6 A
输出短路保护方式：打嗝模式
过温保护：160°C
ME3123应用:
机顶盒
液晶电视
DSL调制解调器
数字电视

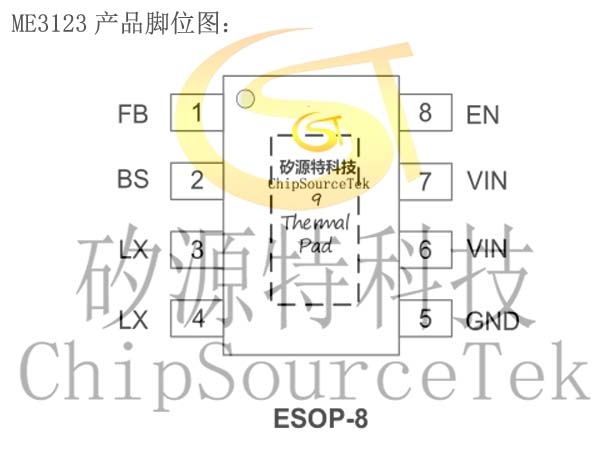

ME3123封装形式:
8-pin ESOP-8
.jpg)
ME3123功能示意图:
