TWS

FM9689

    FM9689是一款锂电池充放电电源管理 IC,集成了锂电池充电管理,高效率的升压放电输出,LED灯电量指示和按键功能模块。
    FM9689的DC-DC同步升压模块集成内部功率MOS管,提供5V/0.5A的输出,可以提供高达90%的升压转换效率,输出电压可达到±1%的精度。
    FM9689具有多重保护设计,包括负载过流保护,输入过压保护,输出限流保护,输出短路保护,芯片过温保护。同时芯片端口设计了高性能的ESD保护电路,使得芯片具有极高的可靠性。
    FM9689目前提供SOP8 的封装形式。
    FM9689概述:
        FM9689是一款锂电池充放电电源管理 IC,集成了锂电池充电管理,高效率的升压放电输出,LED灯电量指示和按键功能模块。
        FM9689 是以线性方式进行充电,集成了包括涓流充电,恒流充电和恒压充电全过程的充电方式,浮充电压精度在全温度范围可达±1%,并且具有充电电流纹波小,输出电压稳定等优点。
        FM9689的DC-DC同步升压模块集成内部功率MOS管,提供5V/0.5A的输出,可以提供高达90%的升压转换效率,输出电压可达到±1%的精度。
        FM9689具有多重保护设计,包括负载过流保护,输入过压保护,输出限流保护,输出短路保护,芯片过温保护。同时芯片端口设计了高性能的ESD保护电路,使得芯片具有极高的可靠性。
        FM9689配置了自动识别负载功能,检测到负载自动开启升压输出;
        FM9689目前提供SOP8 的封装形式。

    FM9689特性:
    外围电路简单,无需外部 MOS
    可编程充电电流,最大 0.3A@5V
    低待机电流,FM9689 待机电流约 6uA
    充饱电压可选,充电浮充电压精度±1%
    软启动功能
    涓流/恒流/恒压三段式充电
    可以实现最大 0.5A@5V 升压输出
    整体方案升压最高效率可达 90%
    输入电源上电后掉电电池自动升压供电
    输出限流保护、短路保护等多重保护设计
    空载检测关闭升压功能,空载判断电流默认值约为 7mA
    空载判断电流 1~7mA 多档位可调
    可以驱动 2 颗 LED 指示充放电状态
    支持充电 DATA 协议
    FM9689提供SOP8封装

    FM9689应用:
    TWS无线蓝牙耳机充电仓
    其他便携设备

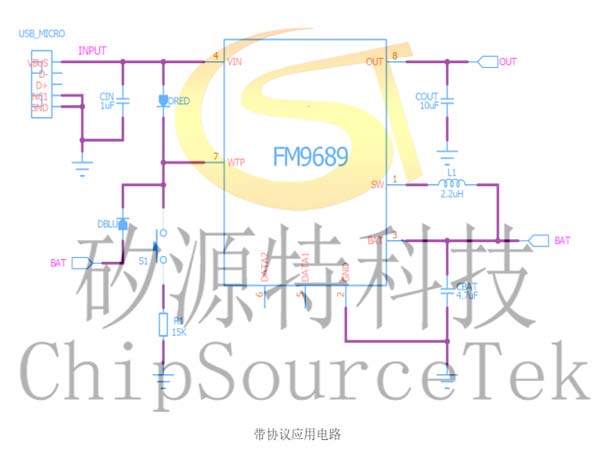

    FM9689带协议典型应用原理图:
    FM9689不带协议典型应用原理图:
    FM9689应用说明:
    1.电容的选择:
        CBAT,COUT,CVIN 电容为滤波电容,可使用陶瓷电容,耐压推荐选择 10V,增大电容值会使系统更加稳定。任何情况下,选择质量较差的电容都可能会引起整个系统性能下降,使用寿命缩短,甚至无法正常工作,所以请慎重选择电容。
    2.电感L1的选择:
        推荐使用屏蔽电感,也可使用非屏蔽电感降低成本。电感取值 2.2uH 的,电感值不同会影响空载检测电流,请以实测数据为准。
    3.升压带载测试:
        因为芯片增加了两级短路保护,所以对升压带载测试时有一定要求:
        如果 USB 接大电容负载(某些型号的负载仪电容非常大),有可能误判短路保护。
        用电压源模拟电池时,各种型号电源的瞬态响应不同,电源线的阻抗也可能比较大,在升压带 CC 或CR 负载或者带负载启动时,也有可能出现短路保护的情况。实际应用时,由于接的是电池,CC 或 CR 的情况会改善。一般便携设备输入电容都比较小,同时它们会检测输入电压,如果输入电压不够时不会充电,所以实际移动电源成品给便携设备充电时不会出现误判短路的情况。

    FM9689 PCB布局注意事项:
    1.大电流回路
        大电流回路指开关时走大电流的器件和走线,在此系统中由 L1,CBAT,COUT 及他们之间的连线构成,他们的布线要尽量宽和短,高频开关(电流不连续)通路不要过通孔,及 CBAT,L1 必须在 PCB的同一面,且要放在一起。
    2.GND
        FM9689 的 OUT 和 GND 引脚分别是芯片驱动部分的电源和地,在开关工作时会有瞬间大电流流入和流出,因此,画 PCB 时 CBAT 的负端,GND 尽量靠近,不要过孔。
    3.电容摆放
        所有电容必须紧靠芯片摆放。
    4.WTP走线
        WTP走线注意绕开电感 L1,以免收到干扰。

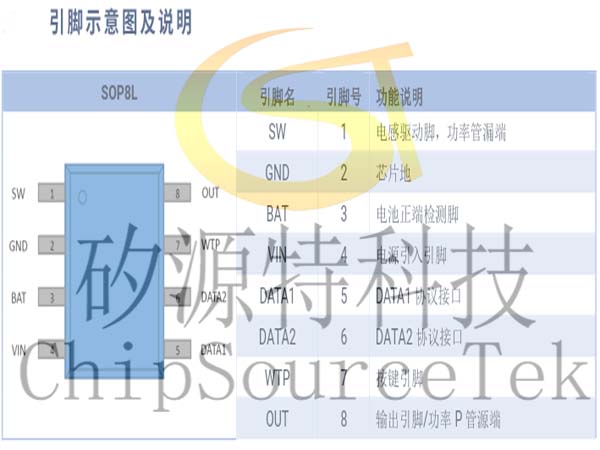

    FM9689脚位示意图及脚位定义图:
    FM9689状态转换图:
