FM5010F概述:
FM5010F移动小风扇控制IC,带手电筒功能.
FM5010F移动小风扇控制IC,带手电筒功能.
FM5010F 是一款应用于移动小风扇,集成了锂电池充电管理,三种档位电压输出,以及相应状态 LED 指示的集成电源管理 IC。
FM5010F 是以线性方式进行充电,包含涓流充电,恒流充电和恒压充电全过程的充电方式,浮充电压精度在全温度范围可达±1%。
FM5010F 的 DC-DC 升压可达到±3%的精度,可以提供高达 90%的升压转换效率,延长电池使用时间。FM5010F 可支持 2 个按键控制及手电筒功能,同时配置了 2 个 LED 驱动端口,可驱动 4 个 LED 显示工作状态,包括放电升压 1 档 2 档 3 档和充电指示灯。
FM5010F 放电驱动小风扇的输出电压分别为:4.7V,5.5V,6.5V。
FM5010F 具有多重保护设计,包括负载过流保护,软启动保护,输入过压保护,输出短路保护,芯片温度保护等。同时芯片端口设计了高性能的 ESD 保护电路,使得该款芯片具有极高的可靠性。
FM5010F 目前提供 eSOP8L 的封装形式。
FM5010F 是以线性方式进行充电,包含涓流充电,恒流充电和恒压充电全过程的充电方式,浮充电压精度在全温度范围可达±1%。
FM5010F 的 DC-DC 升压可达到±3%的精度,可以提供高达 90%的升压转换效率,延长电池使用时间。FM5010F 可支持 2 个按键控制及手电筒功能,同时配置了 2 个 LED 驱动端口,可驱动 4 个 LED 显示工作状态,包括放电升压 1 档 2 档 3 档和充电指示灯。
FM5010F 放电驱动小风扇的输出电压分别为:4.7V,5.5V,6.5V。
FM5010F 具有多重保护设计,包括负载过流保护,软启动保护,输入过压保护,输出短路保护,芯片温度保护等。同时芯片端口设计了高性能的 ESD 保护电路,使得该款芯片具有极高的可靠性。
FM5010F 目前提供 eSOP8L 的封装形式。
FM5010F特性:
同步整流升压,升压部分无需 MOS 或二极管
外围电路简单,仅需三颗陶瓷电容。
低待机电流,小于 60uA
充电浮充电压精度±1%,充饱电压可选择 4.2V 和 4.35V
支持单按键和双按键模式,同时支持手电功能
OUT 输出有过流,短路保护
四灯和双灯状态显示方式
FM5010F提供eSOP8L封装
FM5010F应用:
锂电池供电小风扇

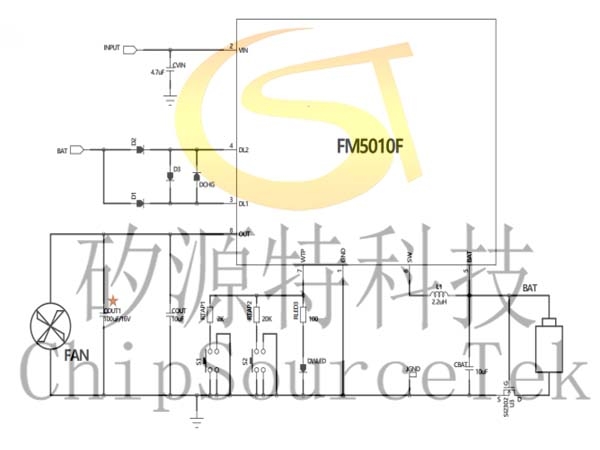

FM5010F典型应用电路:

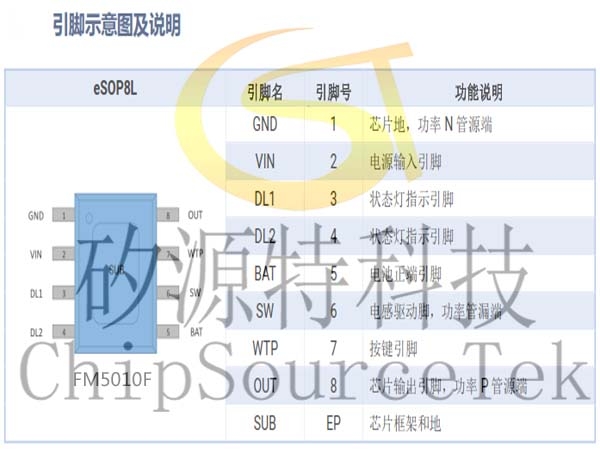

FM5010F引脚示意图及说明:

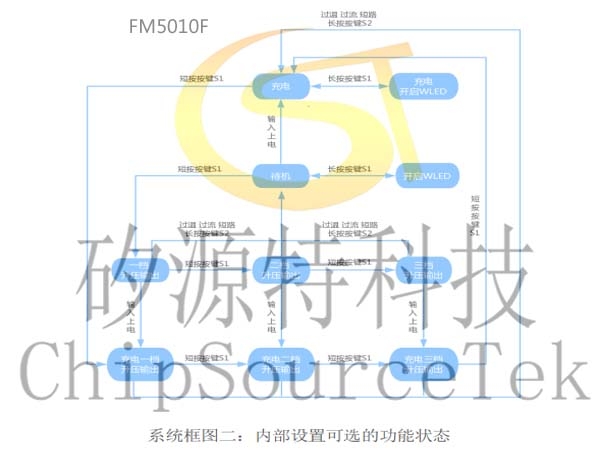

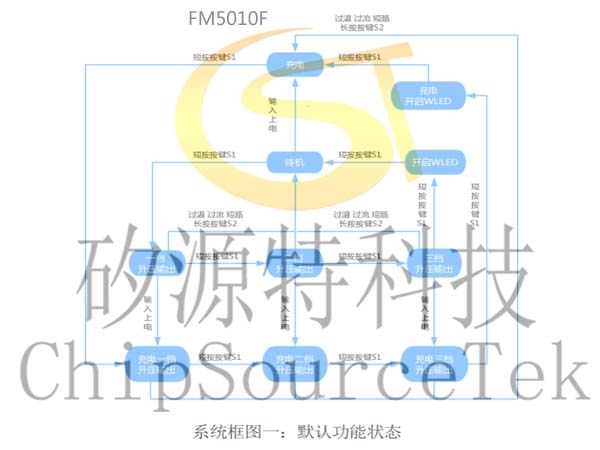

FM5010F状态转换图:

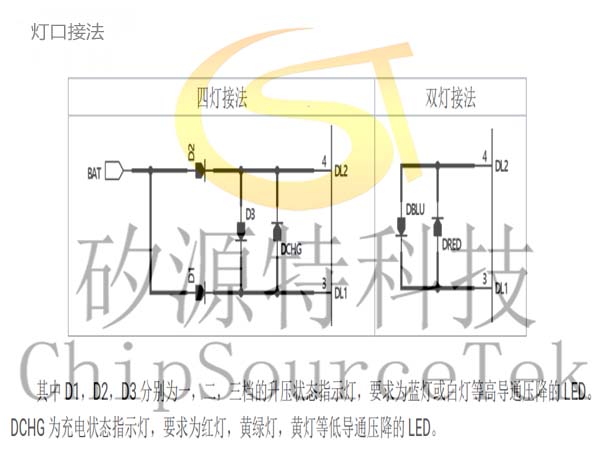

FM5010F灯口接法:
FM5010F封装信息:
FM5010F应用:
锂电池供电小风扇
FM5010F典型应用电路:
FM5010F引脚示意图及说明:
FM5010F状态转换图:
FM5010F灯口接法:

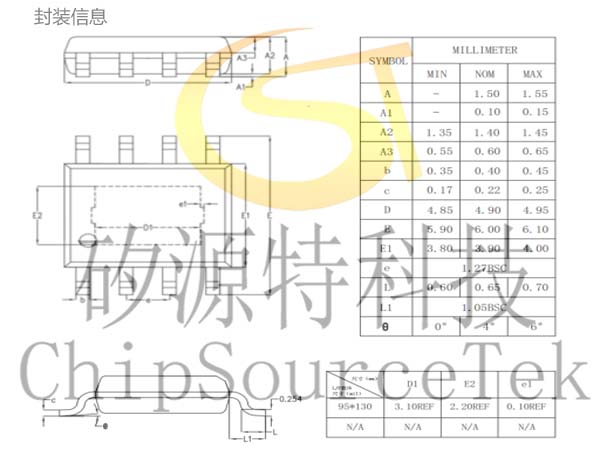

FM5010F封装信息:
