FM5012D

    FM5012D是一款应用于移动小风扇,集成了锂电池充电管理,三种档位输出,并有状态LED指示的集成电源管理IC。
    FM5012D是以线性方式进行充电,集成了包括涓流充电,恒流充电和恒压充电全过程的充电方式,浮充电压精度在全温度范围可达±1%,并且具有充电电流纹波小,充电效率高等优点。
    FM5012D直接脉冲方波输出驱动风扇。
    FM5012D配置了2个LED驱动端口,按键端口同时可以驱动LED作为风扇开启的状态灯指示,另外LEDR驱动充电状态的LED指示。
    FM5012D具有多重保护设计,包括负载过流保护,软启动保护,输入过压保护,输出短路保护,芯片温度保护等。同时芯片端口设计了高性能的ESD保护电路,使得该款芯片具有极高的可靠性。
    FM5012D目前提供SOT23-6的封装形式
    FM5012D概述:
        FM5012D是一款应用于移动小风扇,集成了锂电池充电管理,三种档位输出,并有状态LED指示的集成电源管理IC。
        FM5012D是以线性方式进行充电,集成了包括涓流充电,恒流充电和恒压充电全过程的充电方式,浮充电压精度在全温度范围可达±1%,并且具有充电电流纹波小,充电效率高等优点。
        FM5012D直接脉冲方波输出驱动风扇。
        FM5012D配置了2个LED驱动端口,按键端口同时可以驱动LED作为风扇开启的状态灯指示,另外LEDR驱动充电状态的LED指示。
        FM5012D具有多重保护设计,包括负载过流保护,软启动保护,输入过压保护,输出短路保护,芯片温度保护等。同时芯片端口设计了高性能的ESD保护电路,使得该款芯片具有极高的可靠性。
        FM5012D目前提供SOT23-6的封装形式

    FM5012D特性:
    外围电路简单,无需外部 MOS
    低待机电流 7uA
    可编程充饱电压,充电浮充电压精度±1%
    软启动功能
    涓流/恒流/恒压三段式充电
    FAN 输出过流,短路,过压保护
    2 灯状态显示方式
    封装形式:SOT23-6

    FM5012D应用:
    移动小风扇

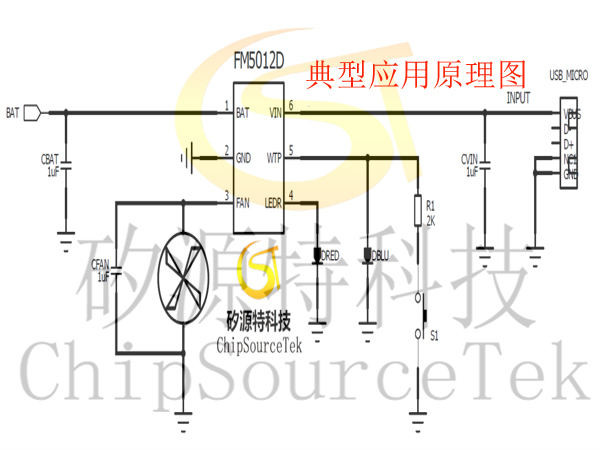

    FM5012D典型应用电路:


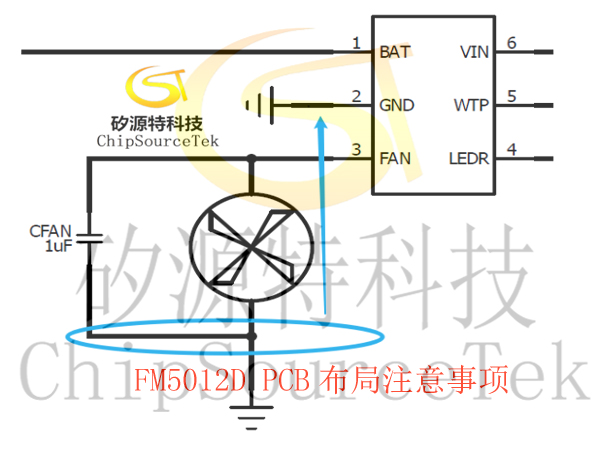

    FM5012D PCB布局注意事项:
    1.  GND
        芯片的 FAN 和 GND 引脚分别是芯片驱动部分的电源和地,在开关工作时会有瞬间大电流流入和流出,因此,画 PCB 时 CBAT 的负端与 PIN2.GND 尽量靠近,不要过孔。CFAN 的负端和风扇的负端布板时要尽量靠近 PIN2.GND,防止地线上的干扰影响芯片工作。

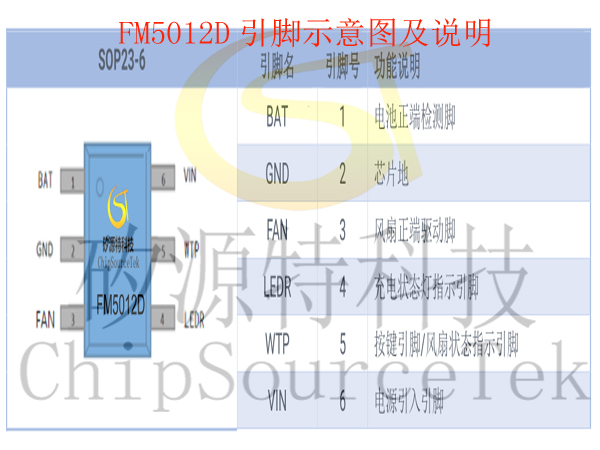

    FM5012D引脚示意图及说明:

    FM5012D

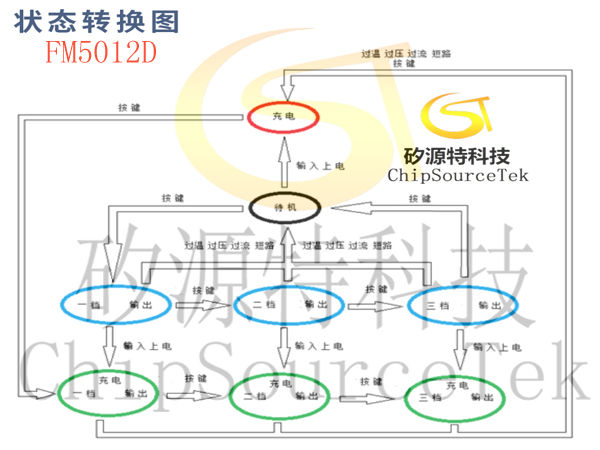

    状态转换图:

    FM5012D功能描述:
    充电管理
    1.  充电模式
        FM5012D 用线性方式对电池进行涓流/恒流/恒压三段式充电。当电池电压低于 V TRKL 时进行涓流充电;当电池电压高于 V TRKL 时进行恒流充电;当电池电压接近 V BAT-REG 时进行恒压充电,此时充电电流开始逐渐减小,当电流减小到 I FULL 时,判断电池已经充饱,芯片终止充电,待电池电压降低到 V RECHG后进行再次充电(Recharge)。
    2.  充电软启动功能
        当开始给电池充电时,芯片会控制充电电流逐渐增大到设定值,避免了瞬间大电流冲击引起的各种问题。
    3.  充电电流设定
        充电电流由内部电路设定为恒流 600 mA,涓流充电为 60mA, I FULL  为 90 mA可编程设置充饱电压为 500 mA,涓流充电为 50mA , I FULL  为 75 mA当输入供电不足或芯片温度过高时,I IN-LIM 会下降。
    4.  充饱电压设定
        FM5012D 芯片默认充饱电压值为 4.20V可编程设置充饱电压值为 4.35V
    5.  输入过压保护
        输入电压过高,超过 V IN-OVP 时,芯片会控制关闭充电和升压输出,防止芯片和负载因为过压而损坏,输入电压正常后充电恢复,风扇驱动输出 FAN 不恢复。
    6.  充电限流保护
        当芯片 VIN 端口电压低于 4.7V 时,芯片进入 VIN 限流状态,充电电流逐渐减小,直至到零。

    FM5012D输出驱动风扇功能:
        FM5012D 启动升压时,如果电池电压低于 V BSTL 时,芯片将判断为电池电量不足,停止启动升压。当VIN 大于 V UVLO-RS 时,系统检测到输入上电,自动开启升压电路;当 VIN 电压低于 V UVLO-DN 时,系统将判断为电源适配器掉电,并启动升压电路。
    1.  FAN  放电驱动风扇功能
        待机状态单击 WTP 可进入 FAN 放电状态。如果有 VIN 插入,则芯片控制 VIN 对 FAN 输出方波信号进行放电;如果没有 VIN 插入,则芯片控制电池 BAT 对 FAN 输出方波信号进行放电。
    2.  输出过流保护
        当负载电流增大,使输出电流高于 I LOAD-OCP ,且维持时间超过 T OCP-OFF ,则系统启动负载过流保护功能,芯片关闭 FAN 端口的电压输出,经过一段时间后进入待机状态。
    3.  输出短路保护
        当芯片判断输出发生短路时,则芯片关闭输出进入待机状态。芯片短路判断时间为 T STP-DLY在芯片判断短路的过程中,即在 T STP-DLY 时间内,芯片输出不变。
    4.  低电量提示功能
        当电池电压已经低于 V LOWQ 后,放电灯以 2Hz 频率开始闪烁,表示电池电量不足,需要充电。电池继续放电,当电压低于 V BAT-UVLO 时,升压系统关闭,LED 灯关闭,系统进入待机状态。

    FM5012D边充边放功能:
    FM5012D 支持同时进行充电和输出:
    1.  边充边放 时电路保护说明
        边充边放时,若输出检测到短路、过流状态则关闭输出口,充电状态正常。保护状态解除后需要重新按键启动风扇开关。
    温度保护功能
    1.  芯片限温保护
        芯片充电时,当芯片内部温度超过 T LIM-CHG 时,芯片进入限温保护状态,开始限制充电电流
    2.  芯片过温保护
        如果芯片工作时温度超过 T OTP ,则关闭充电电路和放电输出开关,待温度降低后恢复充电电路,但放电电路不恢复,需要再次启动。

    FM5012D LED显示方式:
    灯口接法:FM5012D 默认两个状态指示灯。
    其中充电状态指示灯接 LEDR 端口,LEDR 端口接 LED 的正端,LED 的负端接 GND;
    风扇工作状态指示灯有两种接法:
    1) 风扇工作状态 LED 的正端接 WTP 引脚(默认接法)
    2) 风扇工作状态 LED 的正端通过电阻接到 FAN,LED 负端接 GND(可编程选择)
        注意:当风扇状态灯接到 FAN  端口无 时,无 VIN  插入电池电量低的情况下,风扇状态灯仍然常亮,但充电状态灯以 以 0.5S  周期方波

    FM5012D其它功能:
    1.  按键控制功能(WTP )
        短按按键与长按按键功能相同,即启动放电开关;
        WTP端口需要串接2k电阻到按键端,按键另一端到GND

    FM5012D应用说明:
    1.  电容的选择:
        CBAT,CFAN,可使用陶瓷电容,耐压推荐选择 10V,增大 CBAT 和 CFAN 会使系统更加稳定。任何情况下,选择质量较差的电容都可能会引起整个系统性能下降,使用寿命缩短,甚至无法正常工作,所以请慎重选择电容。

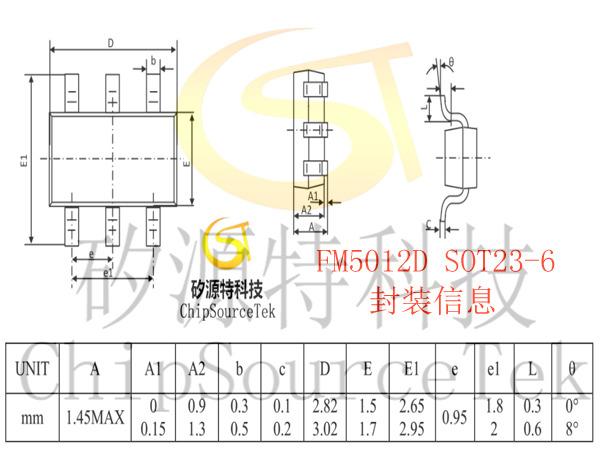

    FM5012D封装信息:
