XPD819概述：
XPD819是一款集成USB Type-C、USB Power Delivery （PD）2.0/3.0 以及QC3.0/2.0CLASS A快充协议、华为FCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器，为AC-DC适配器设备提供完整的Type-C充电解决方案。
XPD819内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统，智能识别插头的正插与反插，并实现连接。集成的TYPE-C PD3.0协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。
XPD819内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS输出前会监测端口电压是否处于安全状态）。特别的，XPD819内建保护机制可以确保在DP/DM或者CC1/CC2与VBUS发生短路情况下，输出电压不会误动作。
XPD819集成15mΩ VBUS通路功率开关管和内部放电通路，节省了外围器件，在发生错误时可以快速关闭输出并恢复到安全状态。
传统的SR电流感测方法是测量整流MOSFET漏极电压，但对于不良PCB布局引入噪声很敏感。与之不同的是，XPD819采用新颖的线性预测时序控制电路来估计SR电流过零瞬间，而无需外部电流感测电路。空载时XPD819的SR控制器进入绿色模式，关闭SR MOSFET以进一步降低系统总功耗。此外，XPD819 取内置60V MOSFET方案，进一步优化性能和板级空间。
XPD819提供eTSSOP20封装。
XPD819特性：
通过 USB PD3.0 认证（TID：3740）
支持 USB Type -C 协议
- 配置为 DFP（Source）
支持 USB Power Delivery（PD）2.0 和 3.0协议
- 集成完整 PD 分层通信协议
- PDO 可配置：5V，9V，12V
- 输出功率 18W
支持 Quick Charge 3.0/2.0 协议
支持华为 FCP 协议
支持三星 AFC 协议
支持 USB BC1.2 DCP
支持 Apple 2.4A 充电规范
集成恒压（CV）环路控制
集成VBUS通路15mΩ功率开关管和10mR采样电阻
内置 VPWR 和 VBUS 双放电通路
支持线损补偿功能
应用于 DCM/CCM/QR 的内置高性能同步整流（SR）控制器
内置 60V 同步整流 MOSFET
安全性
- 过压/欠压保护
- 过流保护
- 过温保护
CC1/CC2/DP/DM 过压保护
ESD 特性±3KV
XPD819提供eTSSOP20封
XPD819应用：
AC-DC 适配器
USB 充电设备

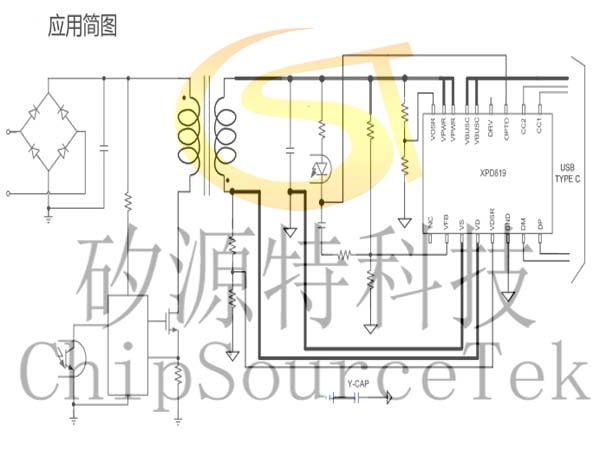

XPD819典型应用简图:

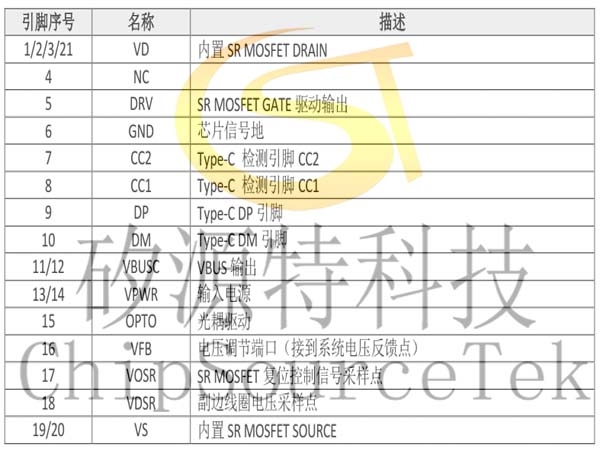

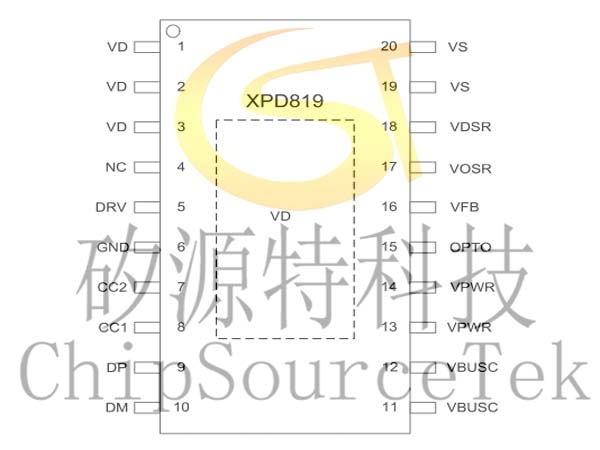

XPD819引脚定义:
XPD819选型参考：

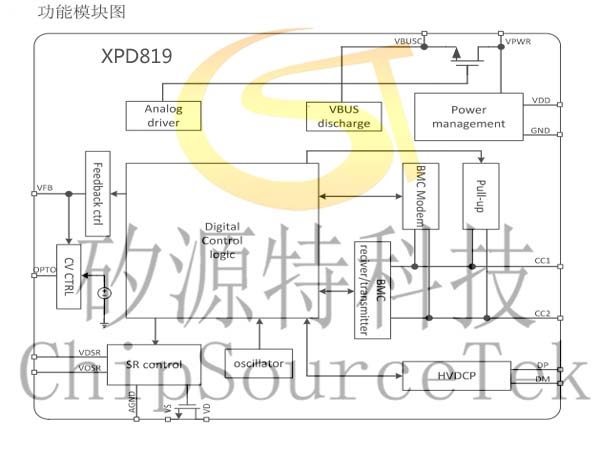

XPD818功能模块图：
XPD818订购信息：
XPD819典型应用简图:
XPD819引脚定义:
XPD819选型参考：
|
|
QC3.0 | FCP/ SCP | AFC | PD3.0 | PPS | CV | A+C | SR | SR MOS | XPD-LINK |
|
XPD618
|
√
|
√
|
√
|
√
|
|
|
|
|
|
|
|
XPD636
|
√
|
√
|
√
|
√
|
|
|
√
|
|
|
|
|
XPD718
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
|
XPD736
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
XPD737
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
√
|
|
XPD767
|
√
|
√
|
√
|
√
|
√
|
|
√
|
|
|
√
|
|
XPD818
|
√
|
√
|
√
|
√
|
|
√
|
|
√
|
√
|
|
|
XPD819
|
√
|
√
|
√
|
√
|
|
√
|
|
√
|
√
|
|
|
XPD865
|
√
|
√
|
√
|
√
|
|
√
|
|
√
|
|
|
XPD818功能模块图：
XPD818订购信息：
| 料号 | PDO配置 | 印字 | 封装 |
| XPD819A2 | PDO:5V/2.4A,9V/2A | XPD819 XXXXX+XX |
eTSSOP20 |
| XPD819A3 | PDO:5V/2.4A,9V/2.25A | ||
| XPD819B2 | PDO:5V/2.4A,9V/2A,12V/1.5A | ||
| XPD819B3 | PDO:5V/2.4A,9V/2.25A,12V/1.5A | ||
| XPD819B3H | PDO:5V/2.4A,9V/2.25A,12V/1.5A 无 OCP | ||
| XPD819B4 | PDO:5V/2.4A,9V/2.25A,12V/1.75A |
印字说明 ：
第一行 ， XPD819：芯片型号；
第二行 ， XXXXX：Lot Number，XX：保留信息 。
