74HC164概述:
这种八位移位寄存器以与门串行输入和异步清零输入为特征。与门串行输入（A 和 B）允许完全控制输入数据；不论是哪个输入为低电平都会禁止新的数据输入并在下一个时钟脉冲到来时将第一个触发器重置为低电平。高电平输入允许新的数据输入，这时取决于第一个触发器的状态。串行输入数据会随着时钟信号的高低电平改变，提供的最低设置时间要求应与时钟信号从低电平到高电平的过渡时间吻合。
74HC164 工作温度为-40℃到 85℃。
74HC164：D 或 N 封装。
74HC164特性：
与门（启动/禁止）串行输入
完全缓冲的时钟和串行输入
复位清零

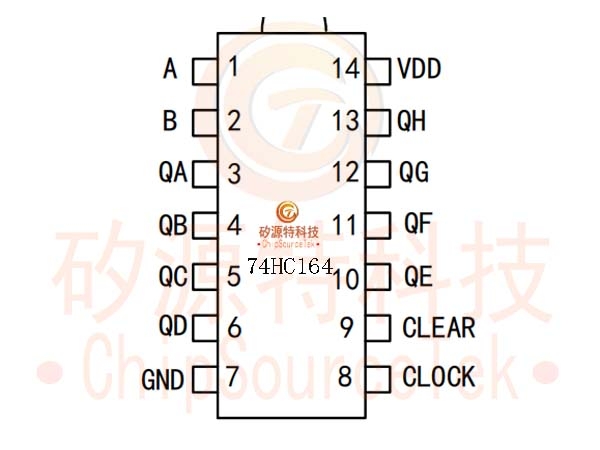

封装类型：DIP-14（74HC164N）、SOP-14（74HC164D）

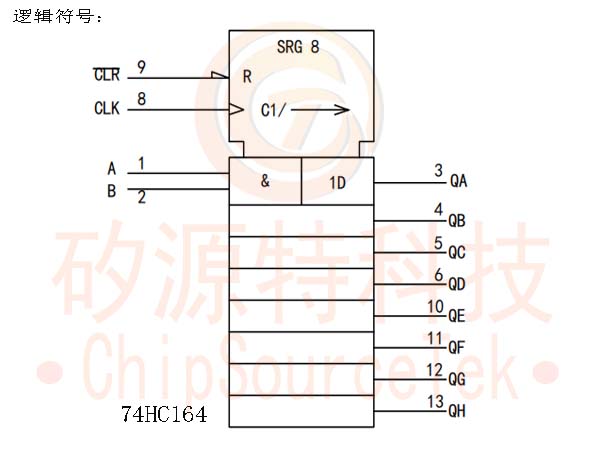

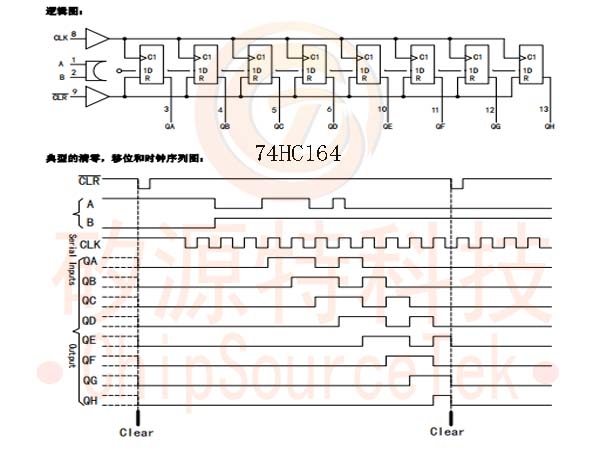

逻辑符号：

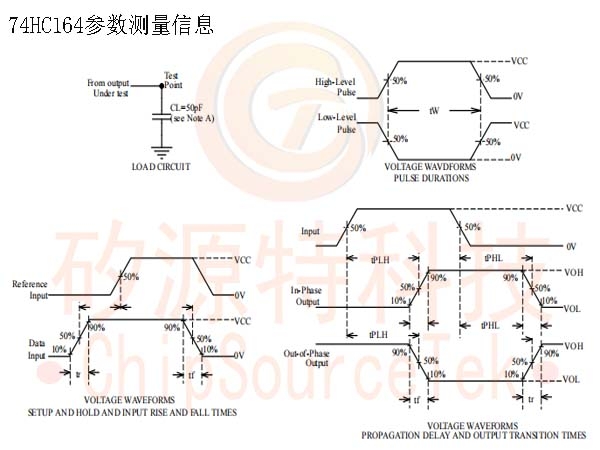

74HC164参数测量信息：
注： A. CL 包括探针和测试夹电容。
B. 波形之间的相位关系是被任意选择的，所有输入脉冲是由具有以下特点的信号发生器提供 ：PRR≤1MHz, ZO=50Ω, tr=6ns, tf=6ns.
C. 对于时钟输入信号，最大频率 fmax 是在输入占空比为 50%时所测得的值。
D. 每一次输入数据的改变测量一次输出。
E. tPLH 和 tPHL 与 tpd是一样的。

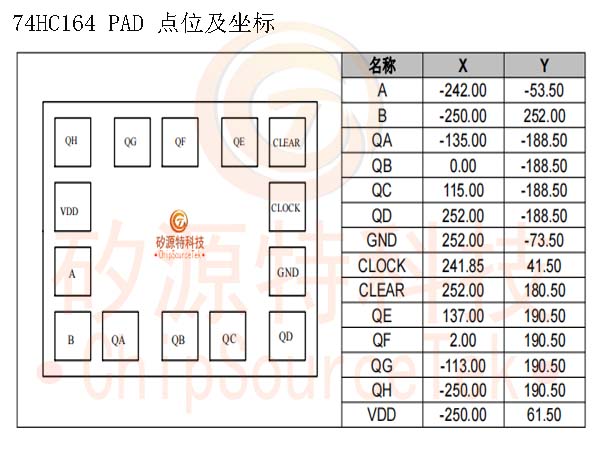

74HC164 PAD 点位及坐标：
