TC4056A概述：
TC4056A是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的ESOP8/DIP8封装与较少的外部元件数目使得 TC4056A 成为便携式应用的理想选择。
TC4056A可以适合USB电源和适配器电源工作。
TC4056A可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TC4056A 自动终止充循环。
当输入电压（交流适配器或 USB 电源）被拿掉时，TC4056A 自动进入一个低电流状态，将电池漏电流降至2uA 以下。TC4056A在有电源时也可置于停机模式，以而将供电电流降至55uA。
TC4056A的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。
TC4056A的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。
TC4056A特性：
高达 1000mA 的可编程充电电流
无需 MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池、采用 SOP 封装的完整线性充电器
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到±1%的 4.2V 预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
充电状态双输出、无电池和故障状态显示
C/10 充电终止
待机模式下的供电电流为 55uA
2.9V 涓流充电器件版本
软启动限制了浪涌电流
电池温度监测功能
TC4056A采用8引脚封装（ESOP-8，DIP-8）
TC4056A应用：
移动电话、PDA
MP3、MP4 播放器
数码相机
电子词典
GPS
便携式设备、各种充电器

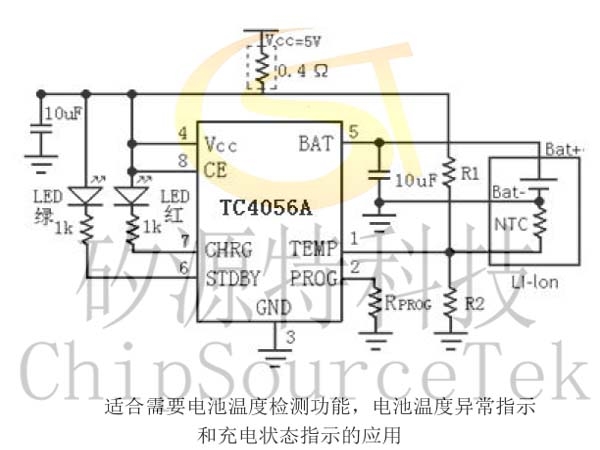

TC4056A适合需要电池温度检测功能，电池温度异常指示 和充电状态指示的应用：

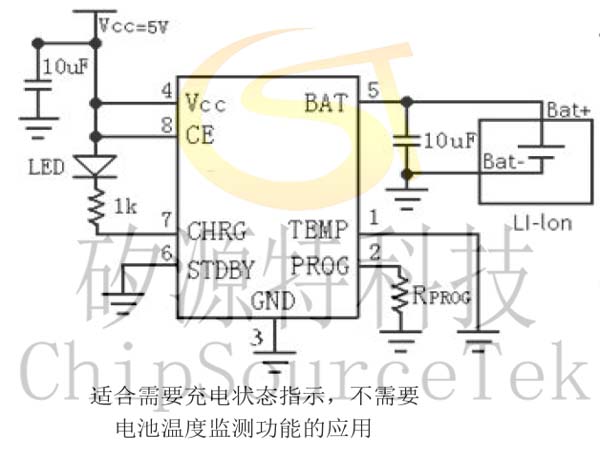

TC4056A适合需要充电状态指示，不需要电池温度监测功能的应用：

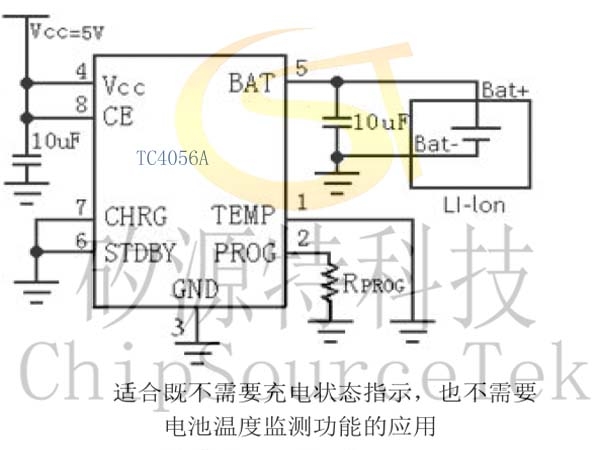

TC4056A适合既不需要充电状态指示，也不需要电池温度监测功能的应用

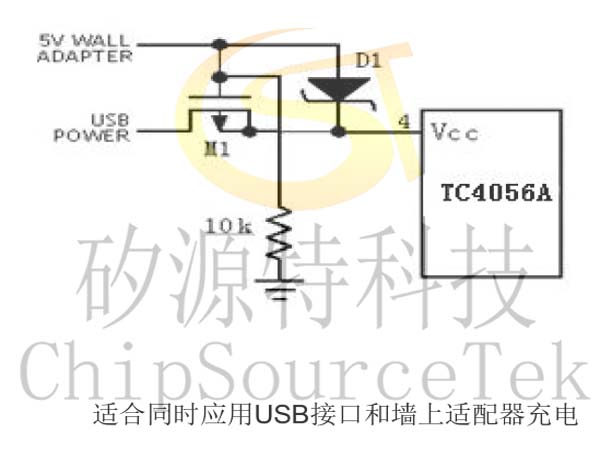

TC4056A适合同时应用USB接口和墙上适配器充电:
TC4056A充电状态用红色LED 指示，充电结束状态用绿色LED 指示，增加热耗散功率电阻:

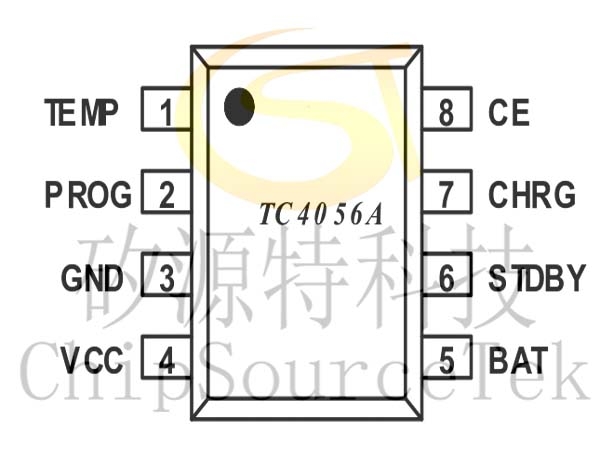

TC4056A引脚排列

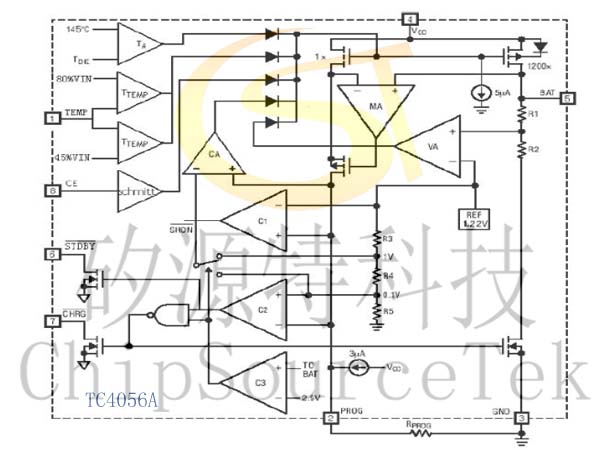

TC4056A功能框图
