9017R.概述
   9017R.是一款管理锂电池充电功能的完整系统集成电路，它能提供快速充电，并最大化地延长电池寿命。
    9017R.监测电池的情况，如果电池电压低于2.9V时，决定是否需要预充电。预充电电流可通过外部电阻在7.5mA到120mA的任意范围内设置。预充电状态会使电池保持良好状况，并延长电池寿命。一旦电池电压达2.9V，9017R.将自动转换为恒流(CC)充电周期。内部电流的设定为预充电时电流的6倍以上。恒流循环功能将需要充电的时间降到最短，当电池接近完全饱和，大概在4.15V左右，9017R.将自动转换为恒压(CV)的充电周期。在恒压充电周期，充电电流将会减小使电池逐渐饱和而没有过饱和的危险，这是必要的，因为锂电池不能过饱和50mV，否则就有爆炸的危险。9017R.确保锂电充满，但不会进入过饱和状态。在充电完成后，9017R.将进入关闭模式，降低内部耗电量到小于35uA。这一特点使9017R.能够应用到便携式设备的内部，并在设备不工作时几乎不消耗任何能量。
    9017R.也提供了片内温度保护。当温度达到预定的水平且电池面临过热危险，9017R.将减少充电电流使温度逐渐降低。为电池充电提供适当的保护。
    9017R.采用SOT23-6（9017），SOP-8(9017S)封装形式

9017R.特性
充电电流最大可调整到500mA。
不需要外接MOSFET、电阻或阻塞二极管。
带热保护的恒流/恒压操作最大限度保证充电速度
而无过热的危险。
直接从USB接口为单节锂电池充电。
VBAT端输出预设充电电压4.2V，±1%的精度。
集成完整的充电状态显示功能，简化外围电路。
2.9V的涓流充电门限。
关断模式下供电电流为35uA。
具有过热保护功能。
可抗2KV以上ESD。
采用SOT23-6（9017），SOP-8(9017S)封装形式。

9017R.应用
手机
MP3
掌上电脑

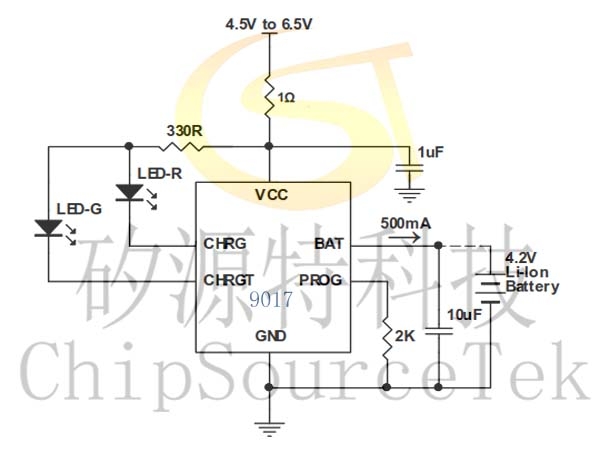

9017R.应用电路图

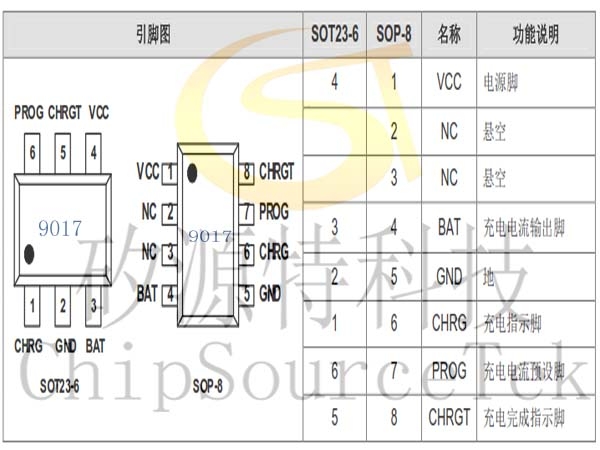

9017R.引脚图及说明

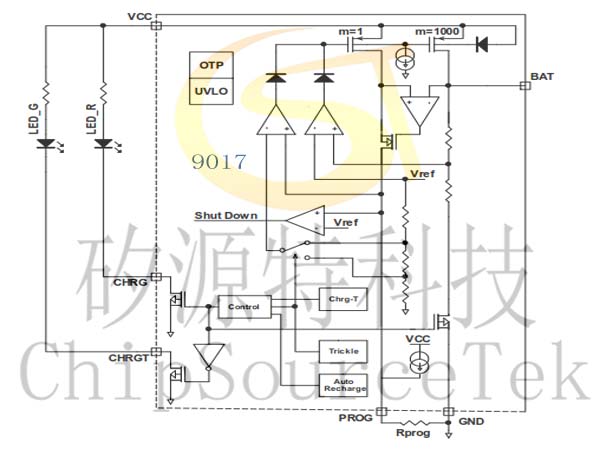

9017R.功能框图
