TRA9116A概述:
TRA9116A是1.8V至6V输入,内阴0.58(SOT23-6)-0.63(SOP8),输出峰值电流2A,持续输出1.1A(SOT23-6)-1.2A(SOP8)的马达驱动IC.提供SOT23-6和SOP8封装.
TRA9116A特性:
工作電壓範圍: VDD=1.8V to 6V(2到4節AA or AAA電池)
具磁滯的過熱保護(OTSD)
低導通電阻 ~0.58ohm(SOT23-6)
低導通電阻~0.63ohm(SOP8)
ESD防護能力=3.5KV
注意事項:
1. 請勿將輸出腳OUTA/OUTB 直接接地或電源, 因為IC 內部的過溫保護機制只是針對高溫做為保護, 如果峰值電流過大還是會將IC 燒毀
2. 馬達堵轉會因為馬達的不同而有不同的峰值電流, 如果馬達堵轉的峰值電流過大可能會燒毀IC

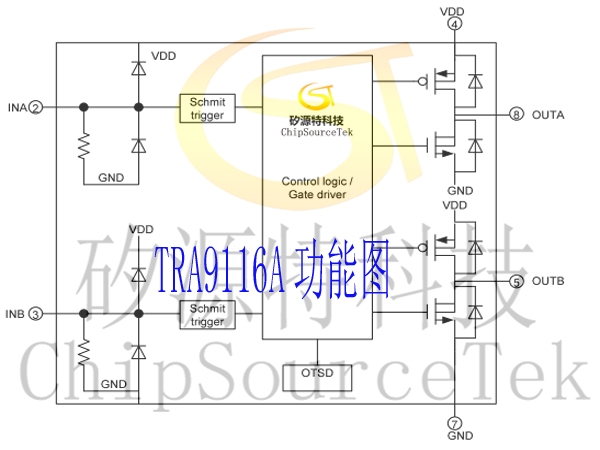

TRA9116A功能图:

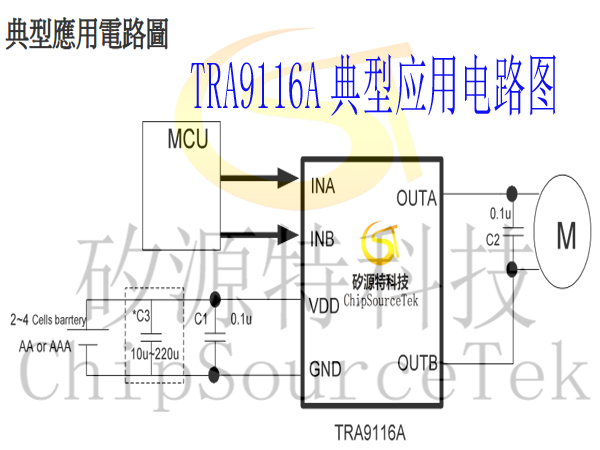

TRA9116A典型应用电路图:
*C1 必需盡可能的靠近TRA9116A
*C2 必需直接焊接在馬達上
*C3 視使用狀況加入, 尤其在有強大馬達峰值電流且高壓時, 通常在VDD<5V不需使用C3

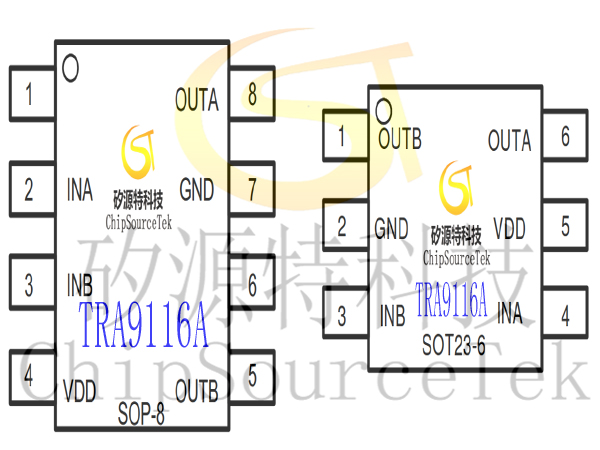

TRA9116A脚位定义:

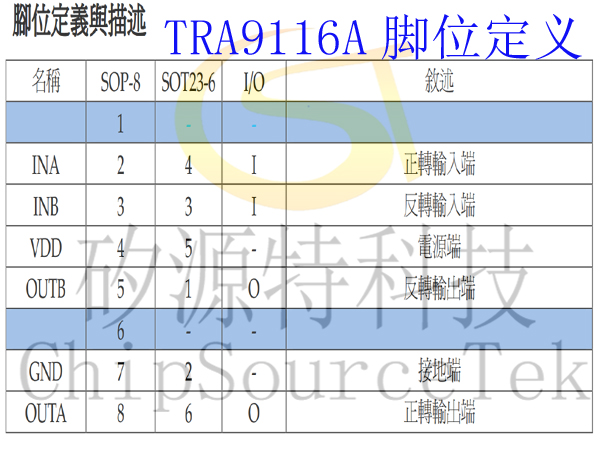

TRA9116A脚位描述:

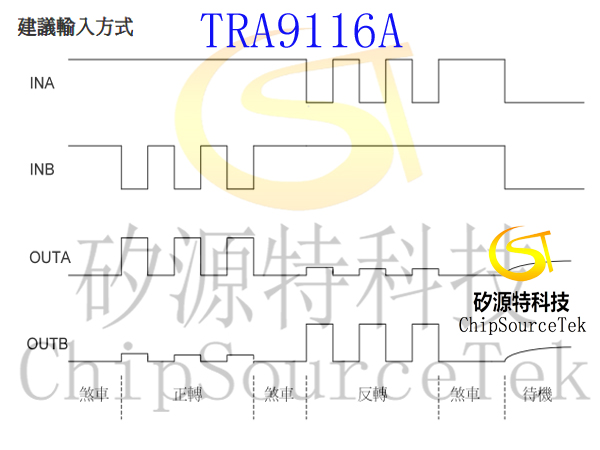

TRA9116A输入方式:
