CS8138S概述：
CS8138S是一款高效率、无破音、超低EMI、免滤波 5.0W单声道D类音频放大器。独特的无破音功能可以通过检测输出的破音失真，自动调整系统增益，不仅有效避免了大功率过载输出对喇叭的损坏，同时带来舒适的听觉感受。
CS8138S的极少的外围和极高的PSRR有效地提高了对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本，并简化了设计。高达90%的效率，快速启动时间和纤小的封装尺寸使得CS8138S成为便携式音频产品的最佳选择。
CS8138S采用独创的AERC（Adaptive Edge Rate Control）技术，能提供优异的全带宽EMI抑制能力，在不加任何辅助设计时，在FCC Part15 Class B标准下仍然具有超过20dB的裕量，特别适合FM、CMMB、手机模拟电视等易受EMI干扰的应用。
CS8138S内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。 CS8138S提供了纤小的SOP8封装形式供客户选择，其额定的工作温度范围为-40℃至85℃。
CS8138S特性：
独特的无破音（NCN）功能
独创的AERC技术，提供优异的全带宽EMI抑制能力
优异的"噼噗-咔嗒"（pop-noise）杂音抑制能力
工作电压范围∶2.5V到5.5V
无需滤波的Class-D结构
高达90%的效率
高电源抑制比（PSRR）∶在217Hz下为77dB
快速的启动时间 （35ms）
低静态电流 （5mA）
低关断电流（< 0.1μA）
过流保护，短路保护和过热保护
符合Rohs标准的无铅封装。
CS8138S应用：
USB音箱
便携式音箱
PMP/MP4/MP5播放器
CS8138S订购信息：
| 产品型号 | 封装形式 | 包装 | 数量 |
| CS8138S | SOP8 | 管装 | 100 |

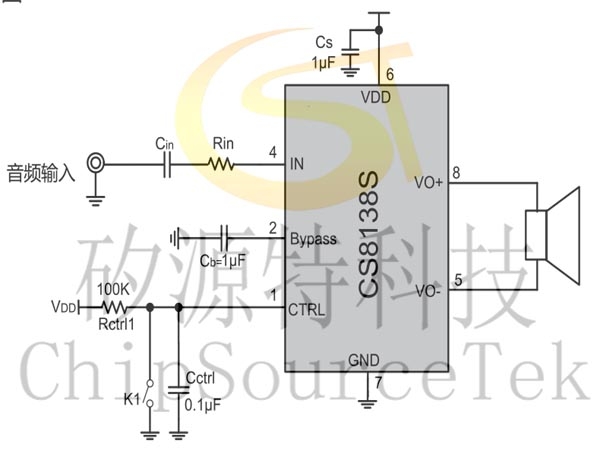

CS8138S典型应用电路图：
CS8138S引脚分布：

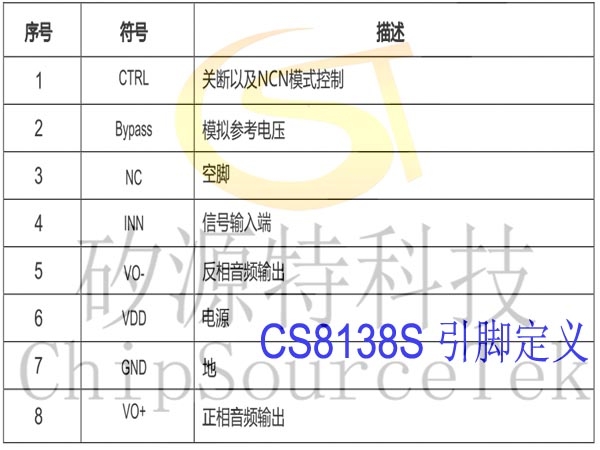

CS8138S引脚定义：

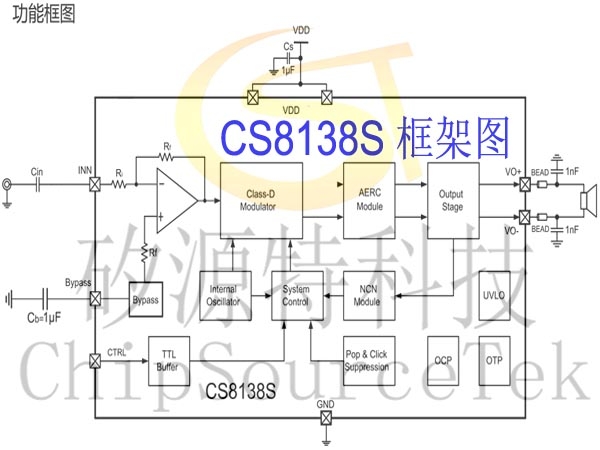

CS8138S功能框图：

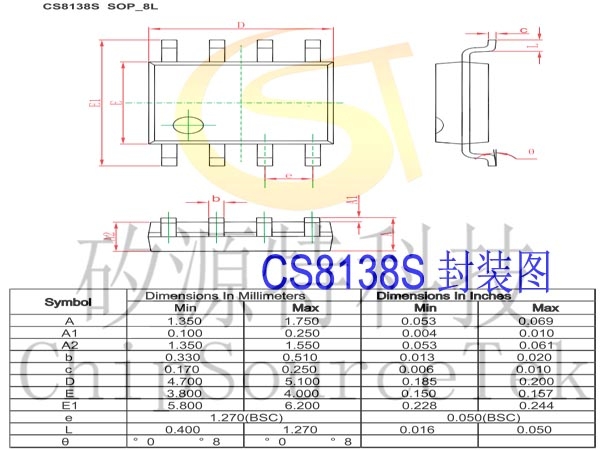

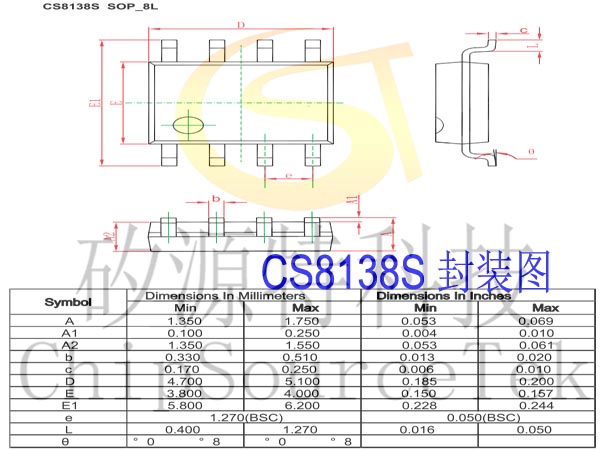

CS8138S封装图：
