LTK4871

    LTK4871是一款3W、单声道AB类音频功率放大芯片。工作电压2V-5V,以BTL桥连接的方式,在5V电源电压下,可以给4Ω负载提供THD小于10%、平均为3.0W的输出功率。在关闭模式下,电流典型值小于0.5uA。
    LTK4871是为提供大功率、高保真音频输出而专门设计的,它仅仅需要少量的外围元器件,并且能工作在低电压条件下(2V-5V)。
    LTK4871不需要耦合电容,自举电容或者缓冲网络,所以非常适用于小音量的低功耗系统。
    LTK4871提供ESOP-8封装。
    LTK4871概述:
         LTK4871是一款3W、单声道AB类音频功率放大芯片。工作电压2V-5V,以BTL桥连接的方式,在5V电源电压下,可以给4Ω负载提供THD小于10%、平均为3.0W的输出功率。在关闭模式下,电流典型值小于0.5uA。
         LTK4871是为提供大功率、高保真音频输出而专门设计的,它仅仅需要少量的外围元器件,并且能工作在低电压条件下(2V-5V)。
         LTK4871不需要耦合电容,自举电容或者缓冲网络,所以非常适用于小音量的低功耗系统。
         LTK4871提供ESOP-8封装


    LTK4871特性:
    内置开关爆破声抑制电路
    10% THD+N,VDD=5V,4Ω 负载下,提供高达 3W 的输出功率
    10% THD+N,VDD=5V,8Ω 负载下,提供高达 1.8W 的输出功率
    关断电流 < 0.5uA
    LTK4871提供ESOP-8封装
    过热保护


    LTK4871应用:
    插卡式音箱
    蓝牙音箱
    锂电扩音器
    FM播放器

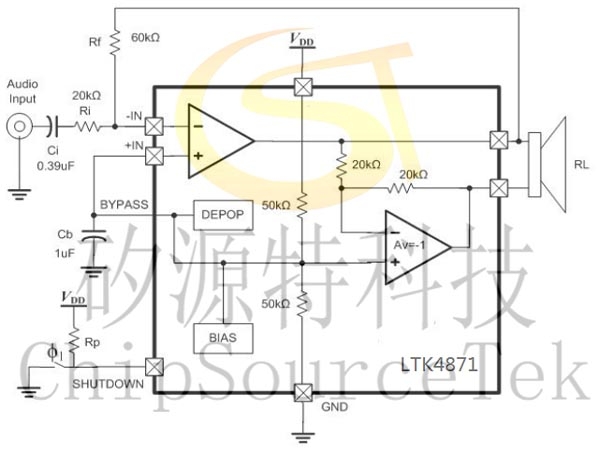

    LTK4871典型应用电路:

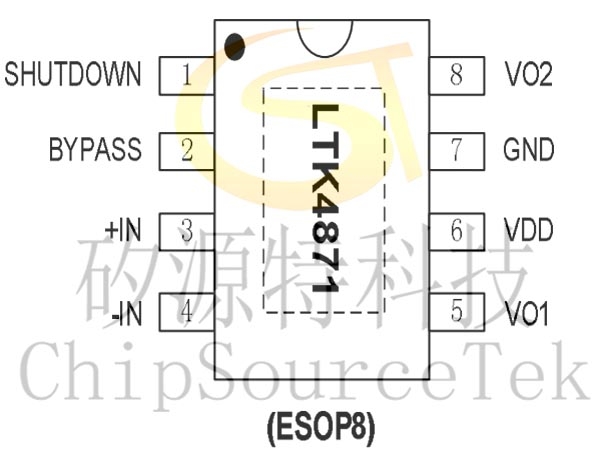

    LTK4871功放电路管脚脚位图:



    LTK4871封装信息:

    产品 封装形式 封装尺寸
    (mm)
    脚间距
    (mm)
    LTK4871 ESOP-8
    LTK4871最大额定值(TA=25℃)
    参数名称 符号 数值 单位
    工作电压 Vcc 6.0 V
    存储温度 Tstg -65℃-150℃
    输入电压 -0.3 to +(0.3+ Vcc) V
    功率消耗 PD 见附注1 W
    结温度 160℃
    附注1:最大功耗取决于三个因素:TJMAX,TA,θJA,它的计算公式PDMAX=(TJMAX-TA)/θJA,LTK4871的TJMA=150℃。TA为外部环境的温度,θJA取决于不同的封装形式。(SOP封装形式为140℃/W)

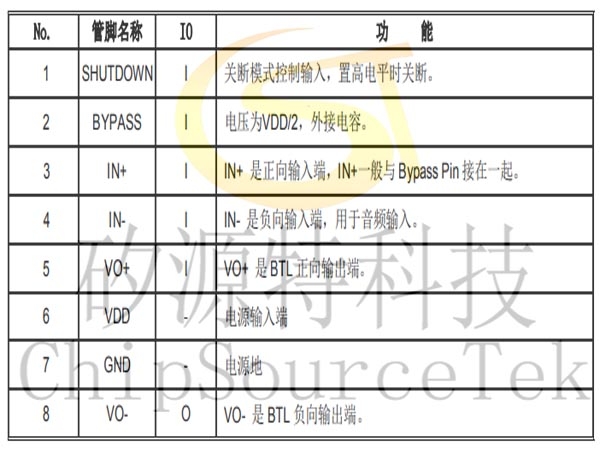

    LTK4871管脚说明
     :
    No. 管脚名称 IO 功     能
    1 SHUTDOWN I  关断模式控制输入,置高电平时关断。
    2 BYPASS I  电压为VDD/2,外接电容。
     3 IN+ I  IN+ 是正向输入端,IN+一般与Bypass Pin接在一起。
    4 IN- I  IN- 是负向输入端,用于音频输入。
    5 VO+ I VO+ 是BTL正向输出端。
    6 VDD - 电源输入端
    7 GND - 电源地
    8 VO- O  VO- 是BTL负向输出端。

    LTK4871电气参数:
    电气参数
    VDD=5V,TA=25℃的条件下
    信号 参数 测试条件 最小值 典型值 最大值 单位
    VDD 电源电压 5 V
    IDD 静态电源电流 VDD=5V,IO=0A 5.5 7.5 9.5 mA
    ISHDN 关断电流 VDD=2V 到 5.5V 0.5 uA


    Po
    输出功率   THD+N=10%, f=1kHz ,RL=4Ω; 3

    W
    THD+N=10%, f=1kHz,RL=3Ω; 3.4
    THD+N=10%, f=1kHz,RL=8Ω; 1.8
    THD+N=1%, f=1kHz ,RL=4Ω; 2.3
    THD+N=1%, f=1kHz ,RL=3Ω; 2.5
    THD+N=1%, f=1kHz ,RL=8Ω; 1.3
    THD+N 总谐波失真加噪声 VDD=5V Po=0.6W, RL=8Ω 0.1 %
    VDD=5V Po=1.6W, RL=4Ω 0.15
    OTP 过温保护 165
    PSRR 电源电压抑制比 VDD=5V, VRIPPLE=200mVRMS,
    RL=8Ω, CB=2.2µF
    70 dB


    LTK4871应用信息:


    LTK4871驱动4Ω负载时PCB 布局及补偿调节考虑事项:
        有阻抗的负载两端加上交流电压可产生功耗,负载的功耗随运算放大器输出端和负载间的连线(PCB连线和金属连线)而变化。连线产生的阻抗消耗是我们不想要的,比如,0.1Ω的连线阻抗可使4Ω负载的功率从2.1W减小到2.0W。当负载阻抗减少时,负载功耗减少的问题更加加重。所以,为能得到高质量的输出功率和较宽的工作频率,PCB中输出端与负载的连接应尽量宽。


    LTK4871桥式输出结构说明:

        LTK4871外围电阻Rf 和Ri 构成了放大器1A 的闭环增益,而两个内部20kΩ 的电阻组成了放大器2A 反向端的闭环增益。放大器驱动的负载如扬声器,接在两个放大器输出端即-OUTA 和+OUTA 之间。
    放大器1A 的输出端作为放大器2A 的输入端。两个放大器输出的信号大小相同,但是存在180 度的相位差。在BTL桥式模式下,输出构成差分信号驱动。对于一个给定的供给电压,桥式放大器相对单端放大器最大的优点是:它的差分输出使负载两端的增加一倍,在相同条件下就产生了相当于单端放大器四倍的输出功率。


    LTK4871电源去耦:
        LTK4871是高性能CMOS音频放大器,需要足够的电源退耦以保证输出THD和PSRR尽可能小。电源的退耦需要两个不同类型的电容来实现。为了更高的频率响应和减小噪声,一个适当等效串联电阻(ESR)的陶瓷电容,典型值1.0µF,放置在尽可能靠近器件VDD端口可以得到最好的工作性能。为了虑除低频噪声信号,推荐放置一个10µF或更大的电容在电源侧。


    LTK4871模拟参考电压端电容:
        LTK4871包含有使开启或关断的瞬态值或“滴答声和爆裂声”减到最小的电路。讨论中开启指的是电源电压的加载或撤消关断模式。当电源电压逐渐升至最终值时,LTK4871的内部放大器就好比配置成整体增益的缓冲器一样,内部电流源加载一个受线性方式约束的电压到BYPASS管脚。
        理论上输入和输出的电压高低将随加到BYPASS管脚的电压而改变。直到加载至BYPASS管脚的电压升到VDD/2,内部放大器的增益保持整体稳定。加载到BYPASS管脚上的电压一稳定,整个器件就处于完全工作状态。
        LTK4871的输出达到静态直流电压的时间越长,初始的瞬态响应就越小。因此,该电容越大,开启时间越短,但“滴答声和爆裂声”也会越小。正常选用1uF电容,如果选用2.2uF电容,会有更好的效果。
