LTK8002D是一款3W、单声道AB类音频功率放大芯片。工作电压2V-5V，以BTL桥连接的方式，在5V电源电压下，可以给4Ω负载提供THD小于10% 、平均为3.0W的输出功率。在关闭模式下，电流典型值小于0.5uA 。
    LTK8002D是为提供大功率、高保真音频输出而专门设计的，它仅仅需要少量的外围元器件，并且能工作在低电压条件下 （2V-5V）。LTK8002D不需要耦合电容，自举电容或者缓冲网络，所以非常适用于小音量的低功耗系统。
    LTK8002D提供SOP-8无铅封装。

内置开关爆破声抑制电路

10% THD+N，VDD=5V，4Ω负载下，提供高达2.9W的输出功率

10% THD+N，VDD=5V，8Ω负载下，提供高达1.8W的输出功率

关断电流  < 0.5uA

LTK8002D提供SOP-8无铅封装

过热保护

插卡式音箱

蓝牙音箱

锂电扩音器

FM播放器

最大LTK8002D额定值（TA=25℃）

参数名称	符号	数值	单位
工作电压	Vcc	6.0	V
存储温度	Tstg	-65℃-150℃	℃
输入电压		-0.3 to +（0.3+ Vcc）	V
功率消耗	PD	见附注1	W
结温度		160℃	℃

附注1：最大功耗取决于三个因素：TJMAX，TA，θJA，它的计算公式PDMAX=（TJMAX-TA）/θJA，8002D的TJMA=150℃。TA为外部环境的温度，θJA取决于不同的封装形式。（SOP封装形式为140℃/W）

LTK8002D电气参数：
电气参数
VDD=5V，TA=25℃的条件下

信号	参数	测试条件	最小值	典型值	最大值	单位
VDD	电源电压			5		V
IDD	静态电源电流	VDD=5V，IO=0A	5.5	7.5	9.5	mA
ISHDN	关断电流	VDD=2V 到 5.5V		0.5		uA
Po	输出功率	THD+N=10%, f=1kHz ,RL=4Ω；		2.9		W
		THD+N=10%, f=1kHz,RL=3Ω；		3.2
		THD+N=10%, f=1kHz,RL=8Ω；		1.8
		THD+N=1%, f=1kHz ,RL=4Ω；		2.3
		THD+N=1%, f=1kHz ,RL=3Ω；		2.5
		THD+N=1%, f=1kHz ,RL=8Ω；		1.3
THD+N	总谐波失真加噪声	VDD=5V Po=0.6W, RL=8Ω		0.1		%
		VDD=5V Po=1.6W, RL=4Ω		0.15
OTP	过温保护			165		℃
PSRR	电源电压抑制比	VDD=5V, VRIPPLE=200mVRMS, RL=8Ω, CB=2.2µF		70		dB

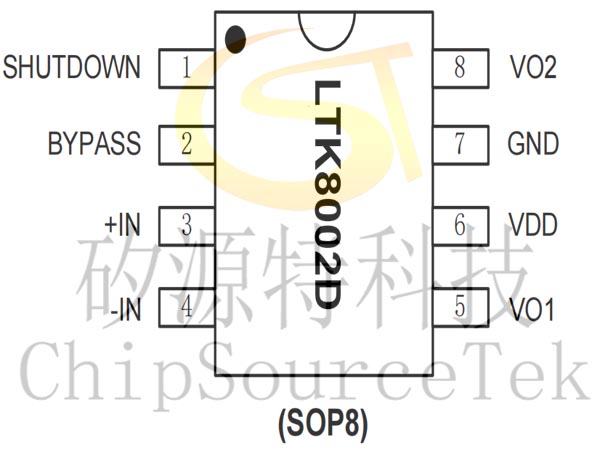

LTK8002D引脚分布：

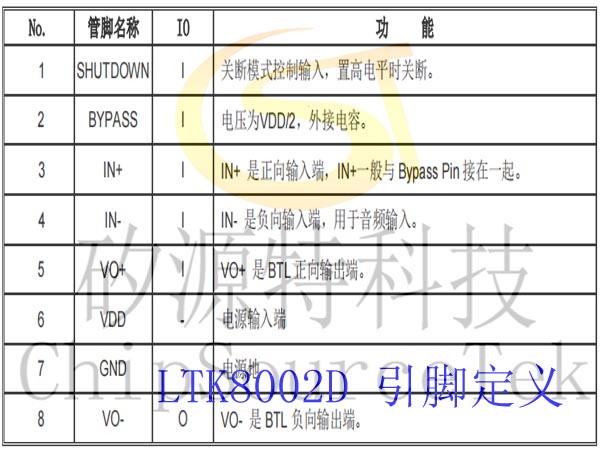

LTK8002D引脚定义：
