LTK5210 概述：
    LTK5210 是一款 3Ω-7.9W、自带耳机切换功能双声道 F 类音频功率放大器。
    LTK5210能实现耳机模式和功放模式切换，当芯片切换到耳机模式时芯片内部电路可以驱动立体声耳机工作，切换功放模式可以立体声音箱工作。
    LTK5210同时采用高耐压工艺，耐压可达7V。同时具有一线脉冲功能，可控制单个管脚使芯片进入D类、AB类模式、关断模式，达到节省IO口的目的，LTK5210在AB类模式可以完全消除EMI干扰。在D类放大器模式下可以提供高于90%的效率，新型的无滤波器结构可以省去传统D类放大器的输低通滤波器，LTK5210独有的RCDynamicrange control）技术，降低了大功率输出时，由于波形切顶带来的失真，相比同类产品，动态反应更加出色。
    LTK5210采用ESOP_10封装

输入电压范围 2.8V-7V

自带耳机切换模式

一线脉冲控制

无滤波的 D 类/AB 类放大器、低静态电流和低 EMI

FM 模式无干扰

优异的爆破声抑制电路

超低底噪、超低失真

10% THD+N，VDD=7V，3Ω+15UH 负载下提供高达 2*7.9W 的输出功率

10% THD+N，VDD=7V，4Ω+33UH 负载下提供高达 2*6.6W 的输出功率

过温保护、短路保护

关断电流 < 1ua

LTK5210采用ESOP_10封装

收音机、扩音器

导航仪、便携游戏机、玩具类

拉杆音箱、DVD、USB 对箱

智能家居等各类音频产品

LTK5210典型应用电路：

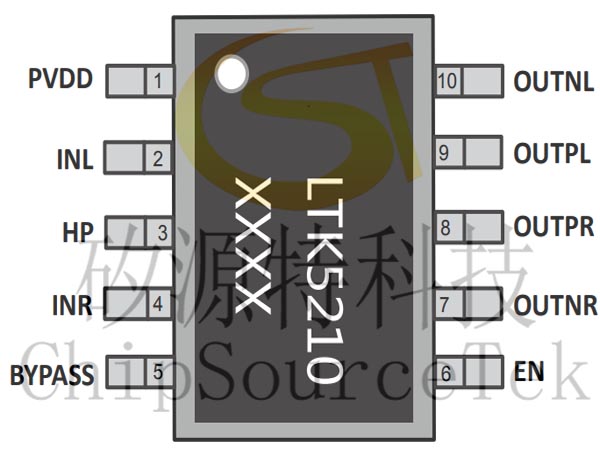

LTK5210引脚分布 :

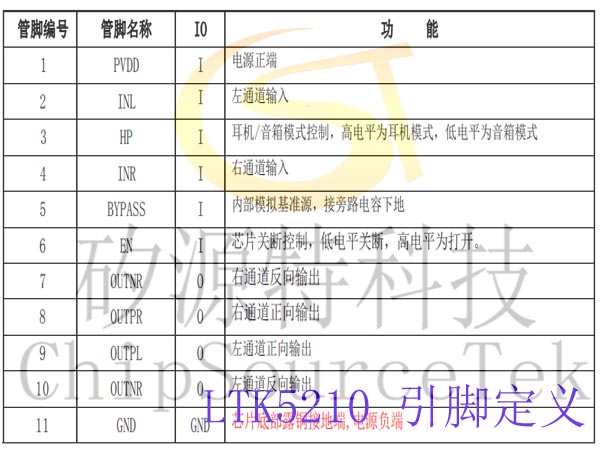

LTK5210 引脚定义：

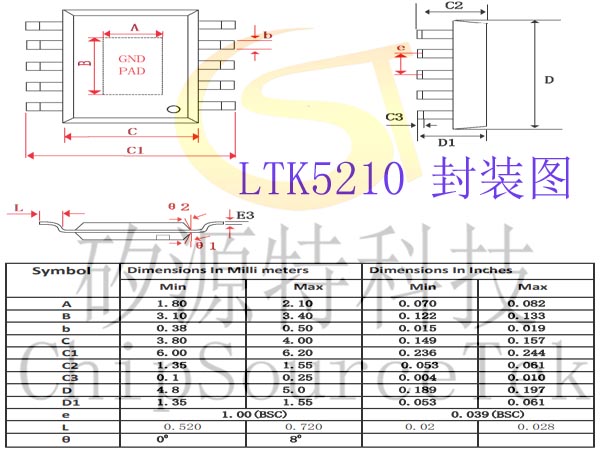

LTK5210封装图：
