CS8511E概述：
CS8511E是一款固定24倍增益，带防破音功能，高效率，超低EMI，AB类D类模式可切换的单声道音频放大器。
在电源电压为8.5V的情况下，CS8511E可以为4Ω的负载输出10W的连续功率。CS8511E在D类模式下，在双节锂电池串联的情况下，可以驱动低至3Ω的负载，在供电为8.5V的 时 候，可以输出12W的连续 功率。
CS8511E无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本，而且也简化了设计。 3.0~8.8V宽电压工作范围，D类模式高达90%的效率，快速的启动时间和纤小的封装尺寸使得CS8511E成为双节锂电池以及标准的9V开关电源系统下最适用的音频功放。
在电源电压为8.5V的情况下，CS8511E可以为4Ω的负载输出10W的连续功率。CS8511E在D类模式下，在双节锂电池串联的情况下，可以驱动低至3Ω的负载，在供电为8.5V的 时 候，可以输出12W的连续 功率。
CS8511E无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本，而且也简化了设计。 3.0~8.8V宽电压工作范围，D类模式高达90%的效率，快速的启动时间和纤小的封装尺寸使得CS8511E成为双节锂电池以及标准的9V开关电源系统下最适用的音频功放。
CS8511E的全差分架构和极高的PSRR有效地提高了 CS8511E对RF噪声的抑制能力，并且省去了传统音频功放的BYPASS电容。
CS8511E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。
CS8511E提供了纤小的ESOP8L封装类型供客户选择，其额定的工作温度范围为-40℃至85℃。
CS8511E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。
CS8511E提供了纤小的ESOP8L封装类型供客户选择，其额定的工作温度范围为-40℃至85℃。
CS8511E特性:
D类模式输出功率:
VDD=10V,THD+N=10%
RL=4Ω 14W
VDD=8.5V,THD+N=10%
RL=2Ω 17W
VDD=8.5V,THD+N=10%
RL=4Ω 8.2W
AB类模式输出功率:
VDD=8.5V,THD+N=10%
RL=8Ω 5.50W
RL=4Ω 9.80W
VDD=5.0V,THD+N=10%
RL=8Ω 1.90W
RL=4Ω 3.40W
工作电压范围∶3~10.5V
优异的"噼 -咔嗒"（pop-noise）杂音抑制能力
固定24倍增益
防破音功能
AB类D类可切换功能
高的电源抑制比（PSRR）∶在217Hz下为-80dB
快速的启动时间 （130ms）
低静态电流（10mA）
低关断电流（<0.1 A），过流保护，短路保护和过热保护·
符合Rohs标准的无铅封装
CS8511E提供ESOP8L封装
CS8511E应用：
蓝牙音箱
CS8511E订购信息：
|
料号 |
封装 |
表面印字 |
包装类型 |
数量 |
|
CS8511E |
ESOP-8L |
CS8511E XXXXXXXX |
管装 |
100 units |

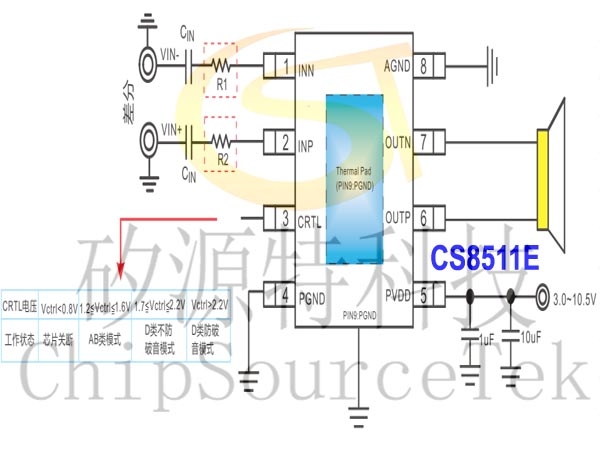

CS8511E典型应用原理图：

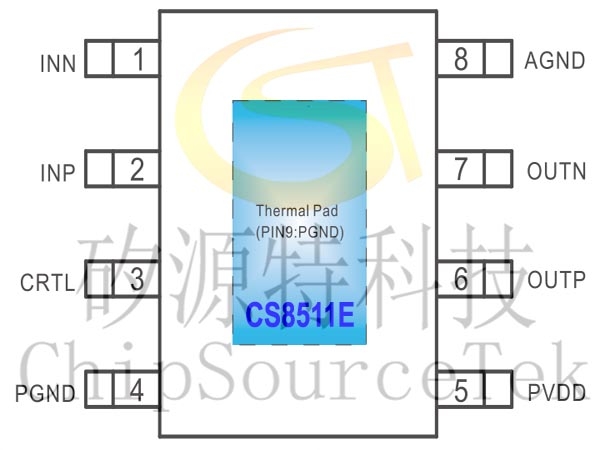

CS8511E引脚排列及定义：

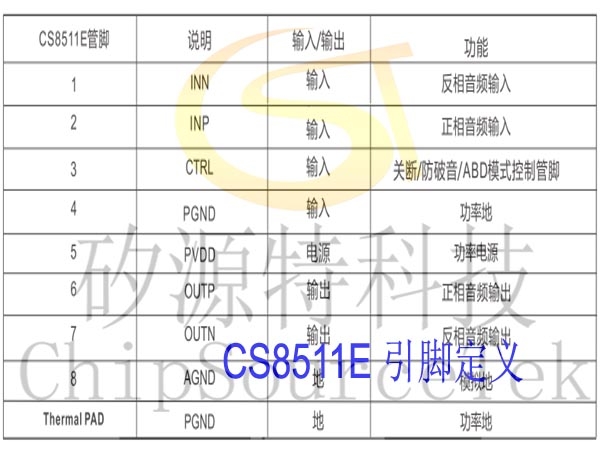

CS8511E引脚定义：

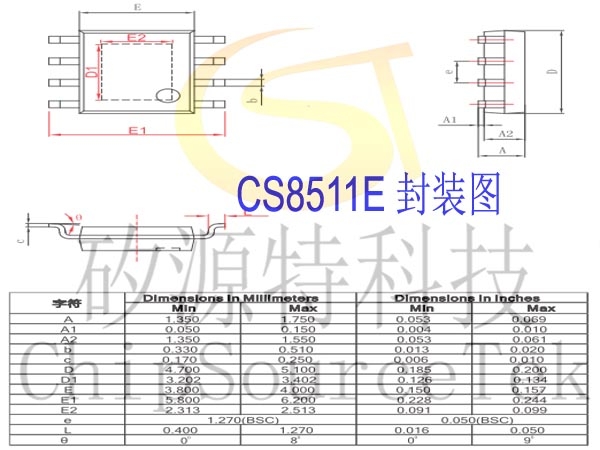

CS8511E封装尺寸图：
