CS8509E概要：
CS8509E是一款高效率，超低EMI,AB类D类模式可切换的8.0W单声道音频放大器。在电源电压为7.4V的情况下,CS8509E可以为4Ω的负载输出6.8W的功率。
CS8509E在D类模式下,无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本,而且也简化了设计。2.5-8.8V宽电压工作范围,D类模式高达90％的效率，快速的启动时间和纤小的封装尺寸使得CS8509E成为双节锂电池在串联的电源供电情况下最适用的音频功放。
CS8509E的全差分架构和极高的PSRR有效地提高了CS8509E对RF噪声的抑制能力,并且省去了传统音频功放的BYPASS电容。
CS8509E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。
CS8509E提供了纤小的ESOP8L封装类型供客户选择，其额定的工作温度范围为﹣40℃至85℃。
CS8509E描述:
输出功率----D类模式
VDD=8.5V, THD+N=10%
RL=8Ω 4.20W
RL=4Ω 8.50W
VDD=5.0V, THD+N=1%
RL=8Ω 1.50W
RL=4Ω 2.65W
输出功率-----AB类模式
VDD=8.5V, THD+N=10%
RL=8Ω 4.00W
RL=4Ω 8.00W
VDD=5.0V, THD+N=10%
RL=8Ω 1.30W
RL=4Ω 3.00W
工作电压范围：2.5-9.2V
优异的“噼噗﹣咔嗒＂( pop - noise ）杂音抑制能力
无需滤波的Class - D结构
D类模式高达90％的效率
高的电源抑制比（PSRR)：在217Hz下为﹣80dB
快速的启动时间（200ms)
低静态电流(3mA)
低关断电流（<0.1uA)
过流保护，短路保护和过热保护
符合Rohs标准的无铅封装
CS8509E应用：
多媒体音箱
扩音器
CS8509E封装：
ESOP8L

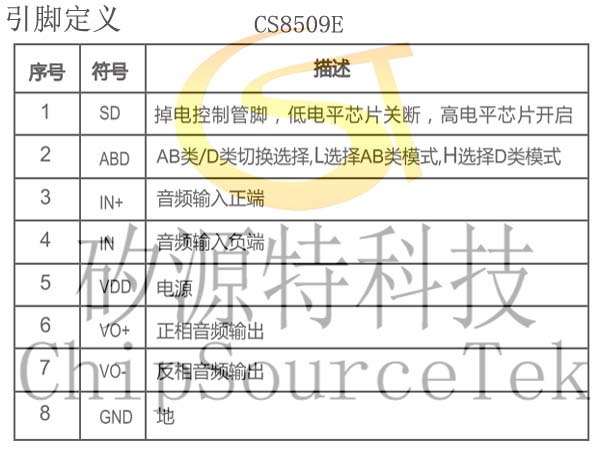

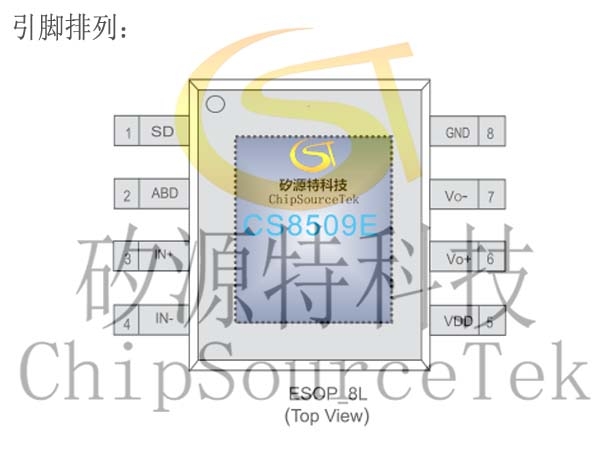

CS8509E引脚排列及定义：

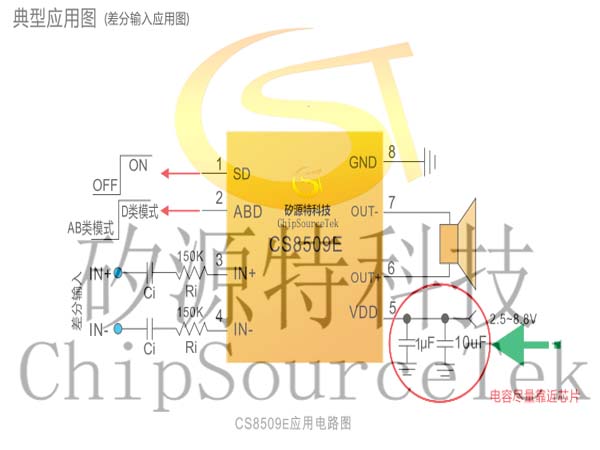

CS8509E典型应用图（差分输入应用图）：

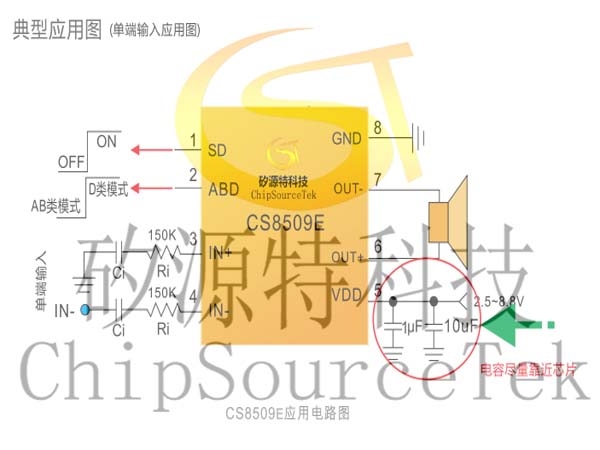

CS8509E典型应用图（单端输入应用图）：
CS8509E订购信息：
|
产品型号
|
封装形式
|
器件标识
|
包装类型
|
数量
|
|
CS8509E
|
ESOP-8L
|
 |
管装
|
100 units |
