CLASS AB/D Switchable Power Amplifier

AIP9971

    AiP9971是一款无FM干扰,AB/D类可选式功率放大器。5V工作电压时,最大驱动功率为5W(2Ω, BTL负载,THD<10%),音频范围内总谐波失真噪声小于1%。AiP9971的应用电路简单,只需极少数外围器件,集成反馈电阻;输出不需要外接耦合电容或自举电容和缓冲网络。可以通过控制进入休眠 模式,从而减少功耗。AiP9971内部具有过热自动关断保护机制,工作稳定,增益带宽积高达2.5MHz,并且单位增益稳定。反馈电阻内置,通过配置外围参数可以调整放大器的电压增益及最佳音质效果, 方便应用。
    AiP9971主要应用于蓝牙音箱、智能音箱、导航仪、便携式游戏机、拉杆音箱、DVD、扩音器、智能家居等各类音频产品。
    AIP9971概述:
        AiP9971是一款无FM干扰,AB/D类可选式功率放大器。5V工作电压时,最大驱动功率为5W(2Ω, BTL负载,THD<10%),音频范围内总谐波失真噪声小于1%。AiP9971的应用电路简单,只需极少数外围器件,集成反馈电阻;输出不需要外接耦合电容或自举电容和缓冲网络。可以通过控制进入休眠 模式,从而减少功耗。AiP9971内部具有过热自动关断保护机制,工作稳定,增益带宽积高达2.5MHz,并且单位增益稳定。反馈电阻内置,通过配置外围参数可以调整放大器的电压增益及最佳音质效果, 方便应用。
        AiP9971主要应用于蓝牙音箱、智能音箱、导航仪、便携式游戏机、拉杆音箱、DVD、扩音器、智能家居等各类音频产品。

    AIP9971特性:
    对FM无干扰,高效率,音质优
    输出功率高(THD+N<10%,1kHz频率,VDD=5.0V):
      ESOP封装的为5W(2Ω负载),3.5W(3Ω负载),3W(4Ω负载)
    关断模式漏电流小
    外部增益可调,集成反馈电阻
    宽工作电压范围2.0V~5.0V
    不需驱动输出耦合电容、自举电容和缓冲网络
    单位增益稳定
    封装形式:MSOP8/SOP8/DIP8/ESOP8

    AIP9971管装订购信息:
    产品料号 封装形式 打印标识 管装数 盒装管 盒装数 备注说明
    SOP8
    100PCS/管
    100管/盒
    10000PCS/盒
    塑封体尺寸: 4.9mm×3.9mm 引脚间距:
    1.27mm
    DIP8
    50PCS/管
    40管/盒
    2000PCS/盒
    塑封体尺寸: 9.2mm×6.4mm 引脚间距:
    2.54mm
    ESOP8
    100PCS/管
    100管/盒
    10000PCS/盒
    塑封体尺寸: 4.9mm×3.9mm 引脚间距:
    1.27mm
    MOP8
    100PCS/管
    120管/盒
    12000PCS/盒
    塑封体尺寸: 3.0mm×3.0mm
    引脚间距:
    0.65mm


    AIP9971编带订购信息:
    产品料号 封装形式 打印标识 编带盘装数 编带盒装数 备注说明
    SOP8(1)
    4000PCS/
    4000PCS/
    塑封体尺寸: 4.9mm×3.9mm 引脚间距:
    1.27mm
    SOP8(2)
    2500PCS/
    5000PCS/
    塑封体尺寸: 4.9mm×3.9mm 引脚间距:
    1.27mm
    MOP8
    4000PCS/
    8000PCS/
    塑封体尺寸: 3.0mm×3.0mm
    引脚间距:0.65mm
    ESOP8(1)
    4000PCS/
    8000PCS/
    塑封体尺寸: 4.9mm×3.9mm 引脚间距:
    1.27mm
    ESOP8(2)
    2500PCS/
    5000PCS/
    塑封体尺寸: 4.9mm×3.9mm 引脚间距:
    1.27mm

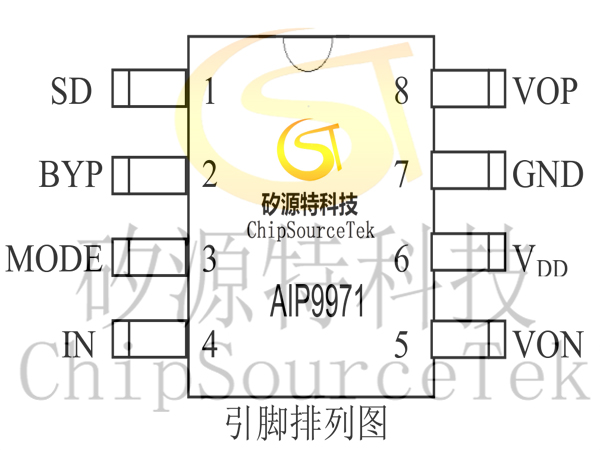

    AIP9971引脚排列图:

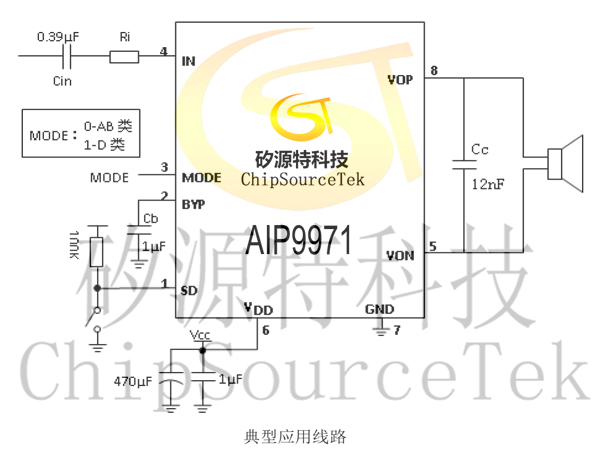

    AIP9971典型应用线路:
        为了避免AIP9971工作在D类模式下输出端的过冲电压对电路的损坏,在典型应用时,请在输出端VOP和VON 之间增加一个12nF的电容。


    AIP9971 PCB设计注意事项:
        (1)电源供电脚(VDD)走线网络中如有过孔必须使用多孔连接,并加大过孔内径,不可使用单个过孔直接连接。
        (2)VDD 端口的滤波电容以及Bypass 端口的滤波电容(Cb)应尽量靠近芯片管脚,以取得更好的滤波效果。
        (3)输入电容(Cin)、输入电阻(Ri)尽量靠近功放芯片管脚放置,走线最好使用包地方式,可以有效的抑制其他信号耦合的噪声。
        (4)AiP9971的底部散热片建议焊接在PCB 板上,用于芯片散热,建议PCB 使用大面积敷铜来连接芯片中间的散热片,并有一定范围的露铜,帮助芯片散热。
        (5)AiP9971 输出连接到喇叭的走线尽可能的短,并且走线宽度需在 0.4mm 以上。

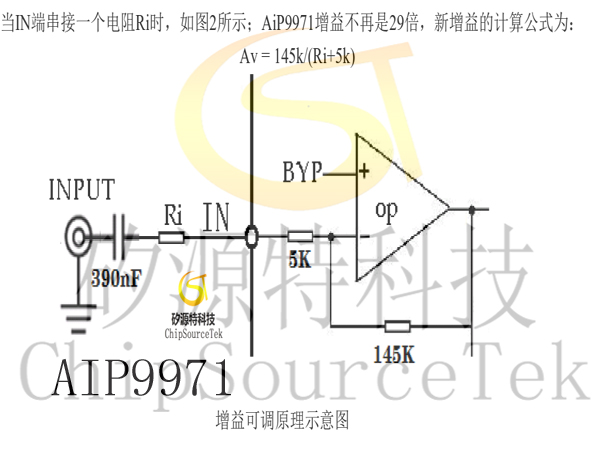

    AIP9971增益可调原理示意图:

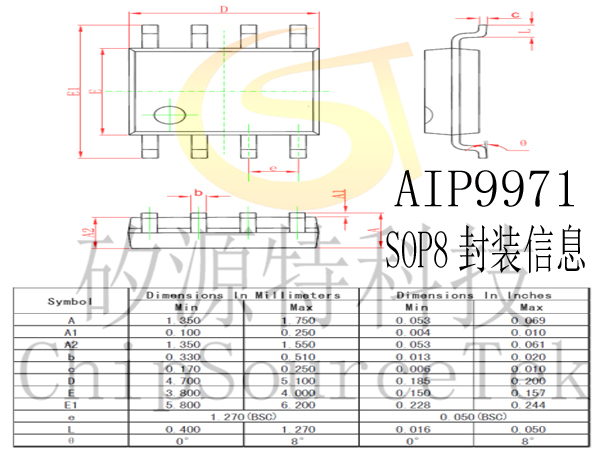

    AIP9971 SOP8 外形图与封装尺寸:

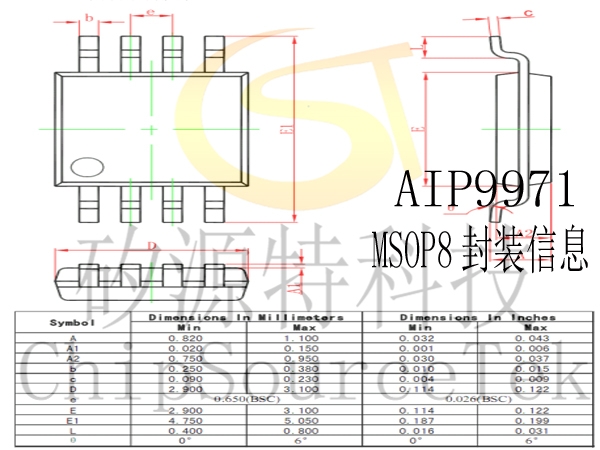

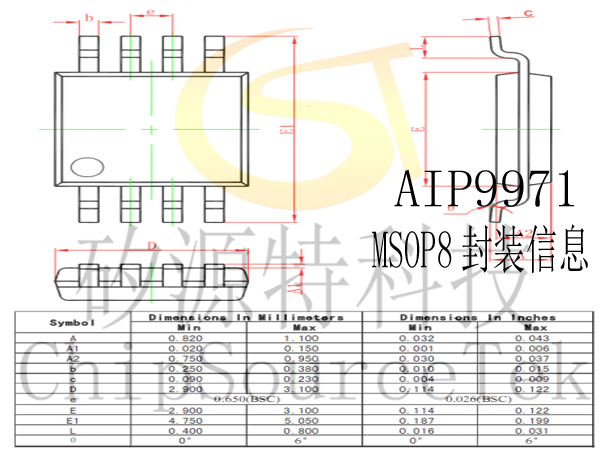

    AIP9971 MSOP8 外形图与封装尺寸:

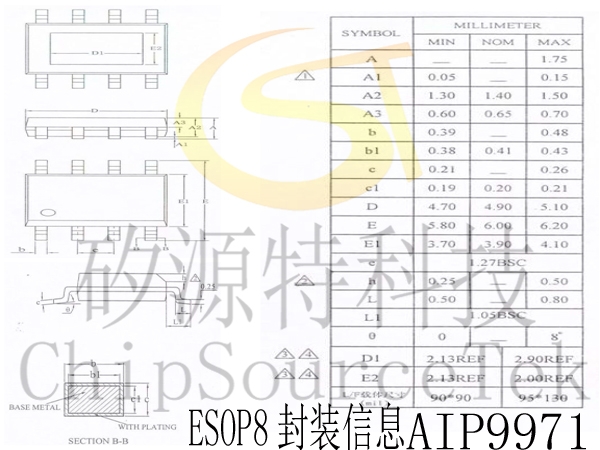

    AIP9971 ESOP8 外形图与封装尺寸:

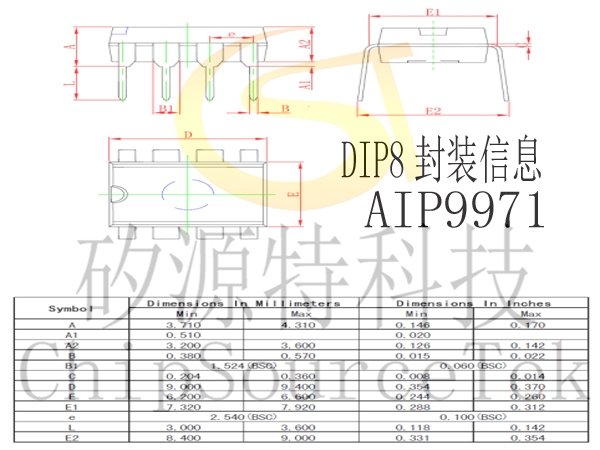

    AIP9971 DIP8 外形图与封装尺寸:
