NS4733概述:
    NS4733是一款集成升压电荷泵电源的单声道G类音频功率放大器。
    功放输出在被削顶之前摆幅比传统的功放大得多。在4.2V电源电压时，驱动8Ω负载输出功率可达2W。NS4733是防破音(NCN)功能的单声道G类音频功率放大器。
    NS4733采用先进的技术提高放大器的效率。另外芯片内部集成抑制开关机时的咔嗒声，噼噗声和其他噪声电路。内置过流保护、过热保护及欠压保护功能。非常适合低电源电压，而要求大输出功率的应用场合。
    NS4733采用 TQFN3×3-20封装。额定的工作温度范围为-40℃至 85℃。

集成升压电荷泵电源

防破音（NCN）功能

工作电压范围：2.7V～4.5V

输出功率：2.0W（4.2V 电源、8Ω 负载）

高 PSRR：-70dB（217Hz）

 低静态电流（10mA）

“上电，掉电”噪声抑制

过流保护、过热保护、欠压保护

NS4733提供TQFN3×3-20封装

移动电话（手机等）

MP3/PMP

Mini 音箱

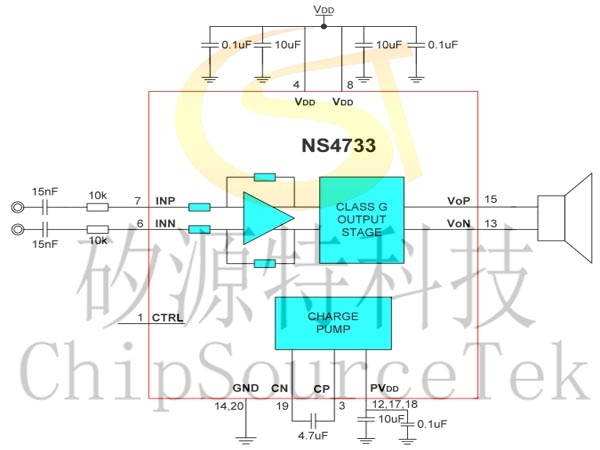

NS4733典型应用电路图:

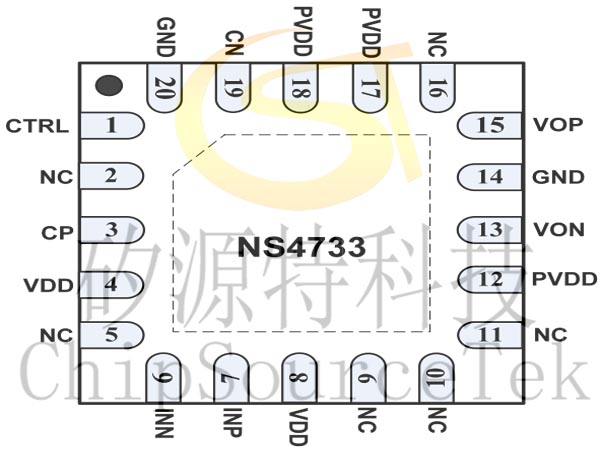

NS4733功放电路管脚脚位图:

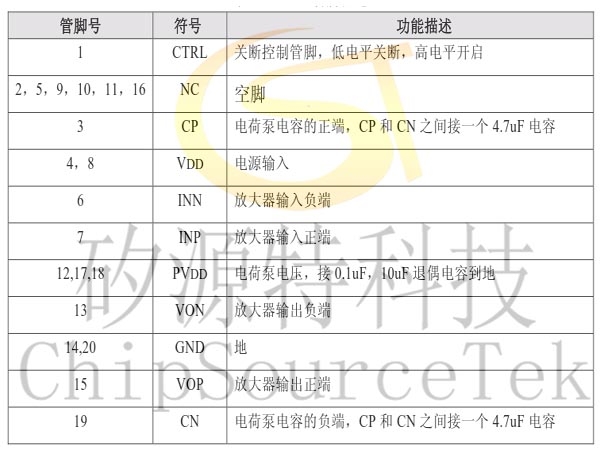

NS4733管脚功能描述:

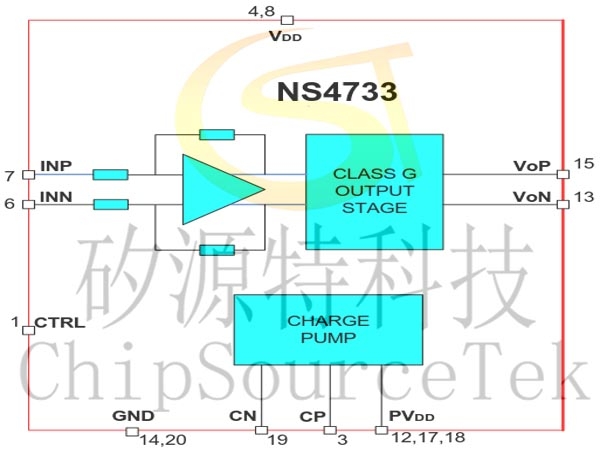

NS4733原理框图:
