FM7318A 概述：
FM7318A是一款PWM 控制功率开关。
FM7318A是内置高压功率MOSFET的电流模式PWM控制芯片，适用于全电压18W离线式反激开关电源，具有高性能、低待机功耗、低成本的优点。
FM7318A是小功率离线反激式开关电源功率转换器。专为18W快充方案设计。
FM7318A是小功率离线反激式开关电源功率转换器。专为18W快充方案设计。
为了保证芯片正常工作，FM7318A针对各种故障设计了一系列完善的具有可恢复功能的保护措施，包括软启动、VDD欠压锁定保护（UVLO）、过压保护（OVP）、逐周期电流限制（OCP）、过载保护（OLP）和图腾柱输出驱动高箝位等，特别对音频噪声和FM干扰进行了处理。芯片内置的频率抖动和图腾柱栅极软驱动技术可容易地获得良好的EMI 性能。
FM7318A提供SOP-8封装。
FM7318A特性：
内置软启动：4ms
优化的Burst控制模式，以提高效率和降低待机功耗（低于0.3W）
正常工作时无音频噪声设计
固定工作频率：65KHz
内置斜波补偿电路
较低的启动电流和工作电流
内置前沿消隐电路
欠压锁定保护
过载保护（OLP）
过压保护（OVP）
保护解除后自动恢复功能
VCC 工作电压高达35V，在输出5-12V快充系统中，无需外加VCC稳压电路
FM7318A提供SOP-8封装
FM7318A应用：
快充电源
电池充电器
机顶盒电源
开放式开关电源
数码相机、摄像机适配器
电脑/服务器/液晶电视待机电源
VCR、SVR、DVD&DVCD播放器电源
FM7318A应用典型应用电路：

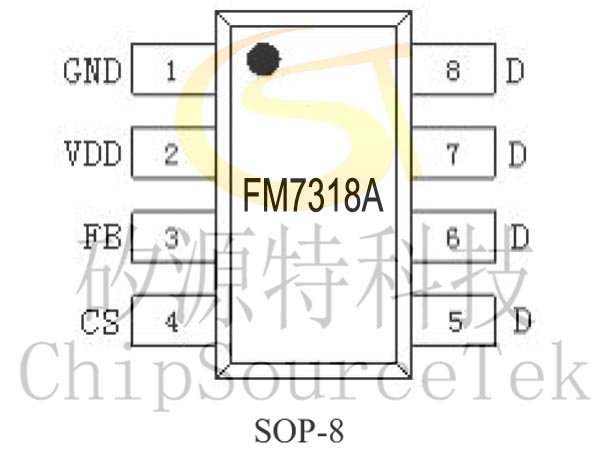

FM7318A引脚分布：

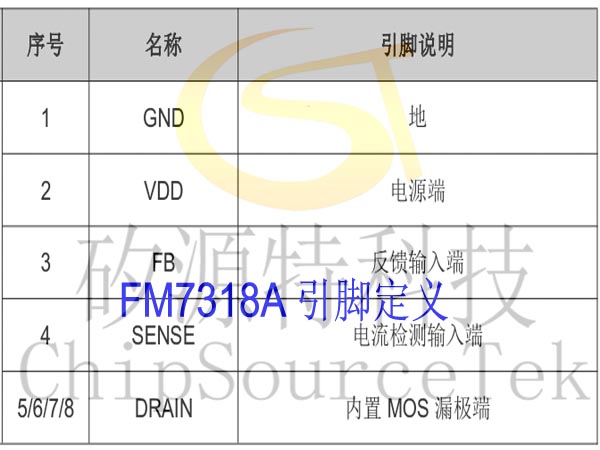

FM7318A引脚定义：

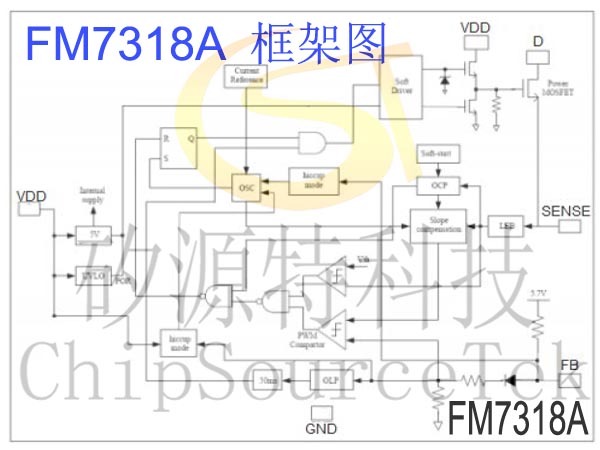

FM7318A内部框图：

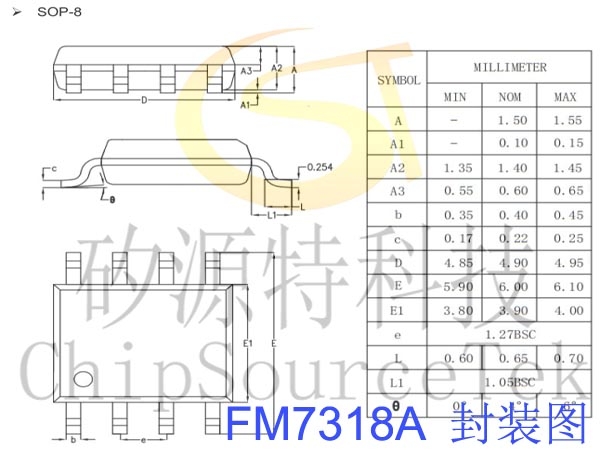

FM7318A封装图：
FM7318A应用典型应用电路：
FM7318A引脚分布：
FM7318A引脚定义：

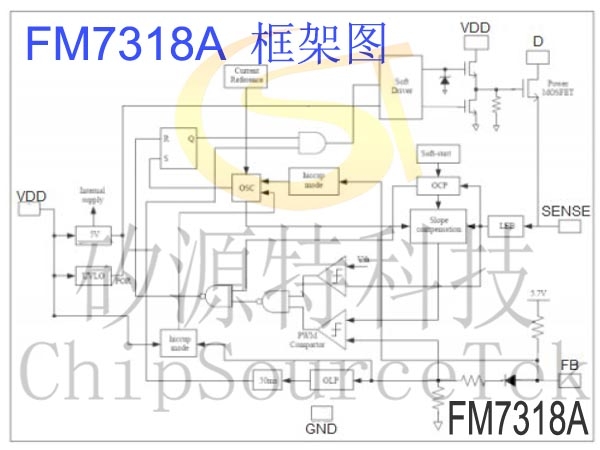

FM7318A内部框图：
FM7318A封装图：
