XS1508是一款双通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A，峰值可达2.5A。该芯片内置功率MOS全桥驱动，可实现驱动前进、后退、停止及刹车功能，同时内置了过温保护电路，保证了芯片运行的安全性。

全桥驱动架构以及驱动方式，可以节省外围滤波电路，节省成本且方便应用。极小的电路静态功耗（小于1uA），可以使XS1508的应用范围更加广泛。
XS1508提供SOP16封装。

推荐使用CST6508，Cst6508 is recommended

XS1508概述:

全桥驱动架构以及驱动方式，可以节省外围滤波电路，节省成本且方便应用。极小的电路静态功耗（小于1uA），可以使XS1508的应用范围更加广泛。

XS1508提供SOP16封装。

推荐使用CST6508，CST6508 is recommended
XS1508特点:

采用双通道全桥功率驱动结构

工作电压范围 (1.5V~7V)

最大连续输出电流可达1.8A

最大峰值输出电流可达2.5A

包含正转/反转/停止/刹车等功能

极低的静态电流 (typ.0.1uA)

内置带迟滞效应的热保护功能 (TSD)

XS1508提供SOP16封装。

XS1508产品应用:

玩具直流刷式电机驱动

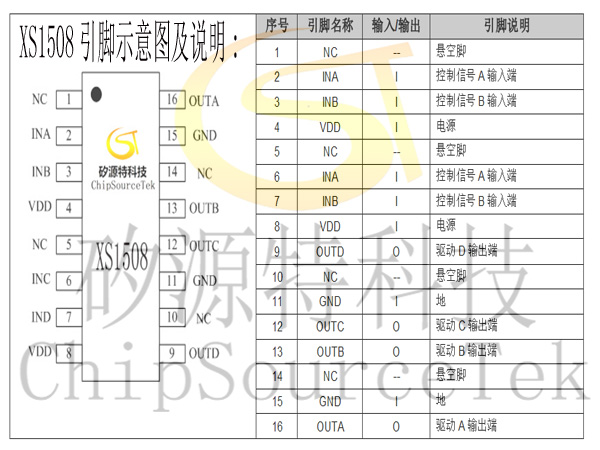

XS1508引脚示意图及说明:

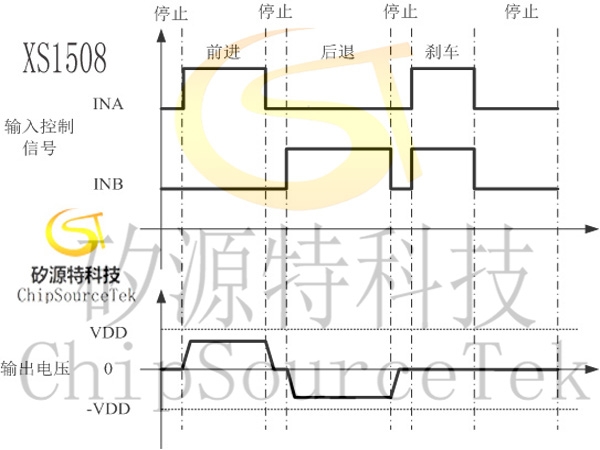

XS1508典型波形图:

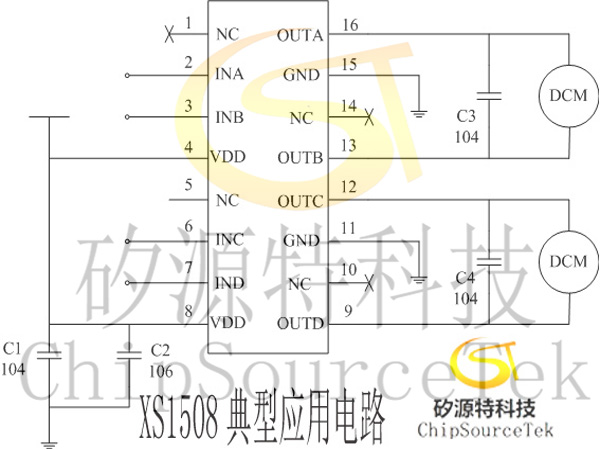

XS1508典型应用电路:

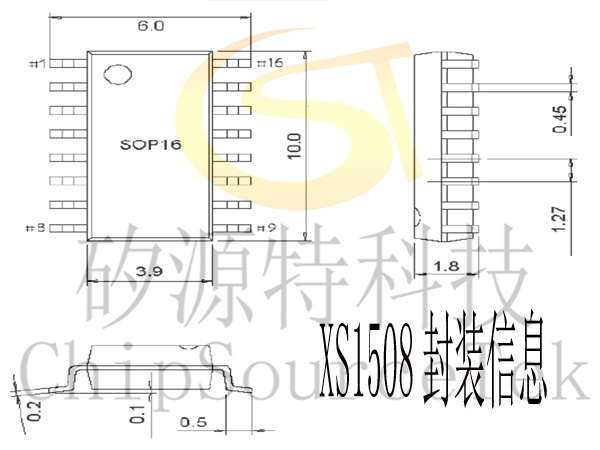

XS1508封装图:
