HAA9106概述:
    HAA9106是一款低EMI的，带4种防破音功能的，单声道的D类音频功率放大器。
    HAA9106的单端输入架构和极高的PSRR有效地提高了HAA9106对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得HAA9106成为便携式音频产品的最佳选择。
    HAA9106具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
    HAA9106提供带散热片的ESOP8封装

D类功放，4种防破音可选，防破音压缩范围-10dB

D类输出功率：

   －5.3W (VDD=5.0V, RL =2Ω，THD+N=10%)
   －3.2W (VDD=5.0V, RL =4Ω，THD+N=10%)

 工作电压：2.5V to 5.5V

 低失真和低噪声

 开启、关闭POP-click抑制功能

 关断电流（<1uA）

 OCP、OTP、UVLO保护功能

 扩音器

 便携式音箱 / 插卡音箱

?蓝牙音箱 / USB音箱


HAA9106订购信息:

料号	封装	表面印字	包装
HAA9106	ESOP8	HAA9106（A）PST XXXXXXX	100颗/管（管装）
HAA9106	ESOP8		4000颗/盘（卷带）

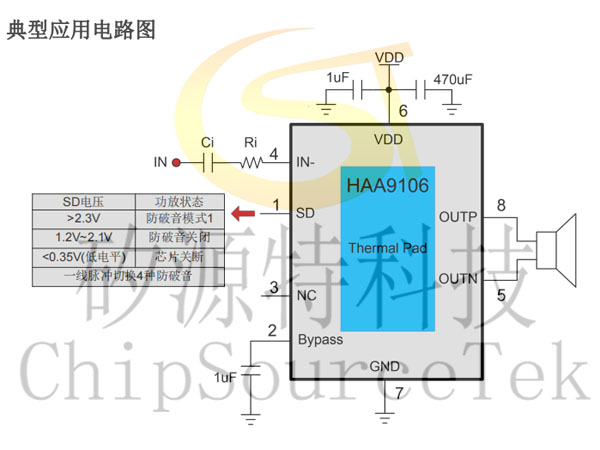

HAA9106典型应用电路图:

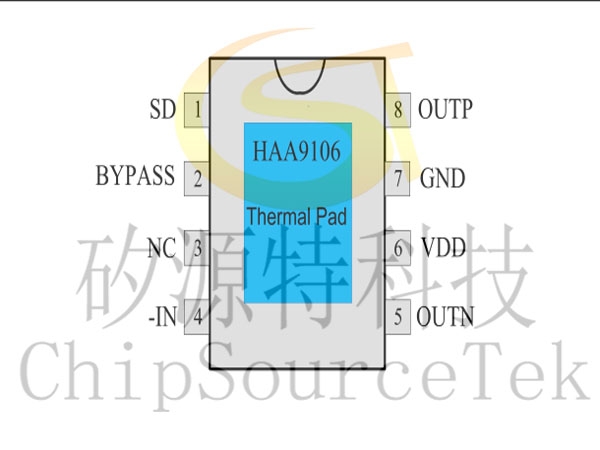

HAA9106引脚排列:



HAA9106管脚描述:

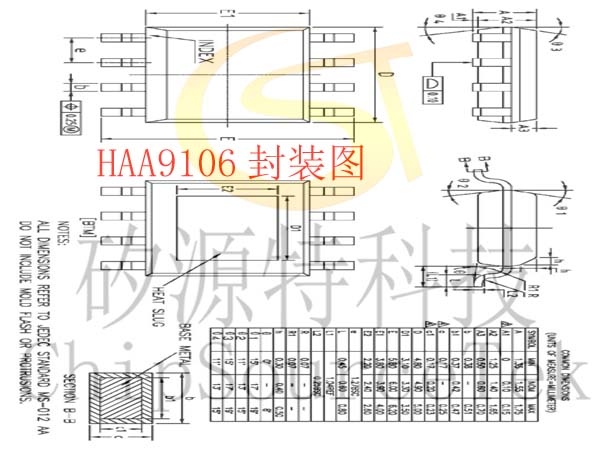

HAA9106封装图:
