MIX8015 描述:
MIX8015是一款高效、无滤波器的4.0W D类功率音频放大器，具有非剪辑功能。
差分输入结构和高PSRR使MIX8015具有良好的射频噪声抑制能力。
MIX8015通过不同级别的音频源之间的非剪辑信号驱动扬声器负载，并提供完美的音乐享受。无滤波器PWM架构和增益内置拓扑减少了外部组件，节省了PCB空间和BOM成本，简化了设计。效率高达90%，安装时间快，封装尺寸小。
MIX8015是蓝牙扬声器和其他便携式音频产品的最佳选择。
MIX8015具有停机功能，大大缩短了待机时间。热保护提高了系统的可靠性。低POP噪声使系统设计更加灵活。
MIX8015提供MSOP8封装。
MIX8015 特征:
输出功率：
－4.2W (5.5V, RL = 4 Ω，THD+N=10%)
－2.8W (5.5V, RL = 6 Ω，THD+N=10%)
电源电压：2.8V至5.5V
低THD+N和低噪声
两种可配置的非剪辑模式
低POP噪音
短路保护
SHDN电流低：小于1uA
过温保护
MIX8015 应用:
蓝牙扬声器/便携式扬声器
智能手表/佩戴设备
平板电脑

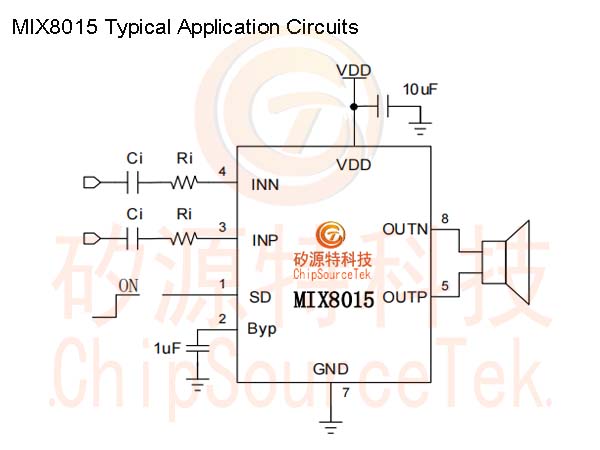

MIX8015 典型应用电路:

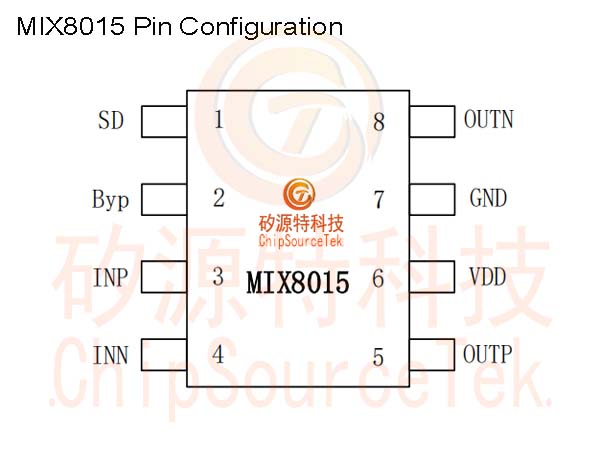

MIX8015 引脚配置:

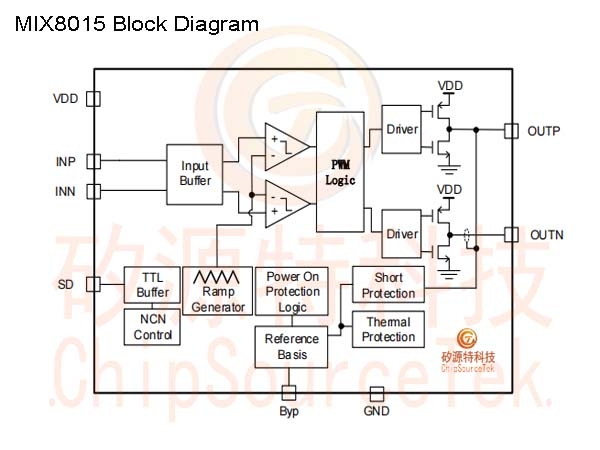

MIX8015 方框图:

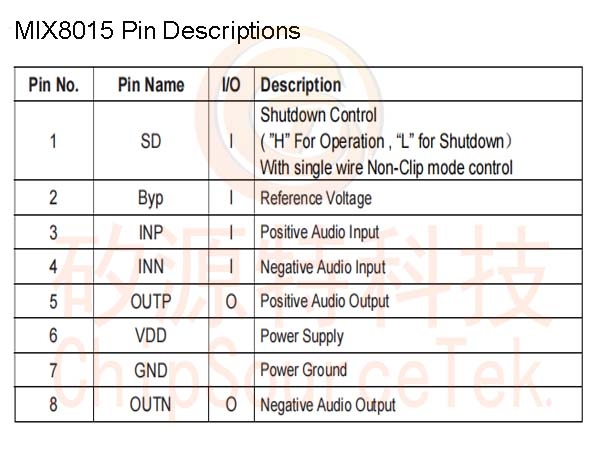

MIX8015 引脚说明:
MIX8015 订购信息:
|
产品型号
|
封装
|
印字
|
包装
|
|
MIX8015 |
MSOP8 |
MIX8015 XXXXXXX |
4000Pcs / Reel |
