CLASS AB/D 内置升压功放

ZC8809

    ZC8809是一款带有自动增益控制功能,基于电荷泵升压技术,功率高达5.4W的AB/D切换音频功率放大器。
    ZC8809内置独特的自适应升压功能,根据输出功率的大小自动选择由VDD供电或电荷泵升压整流供电,极大的延长了电池的播放时间。
    ZC8809内置自动增益控制功能,可以根据输入信号大小自动调整放大器的增益防止失真,显著的提高音质。
    ZC8809提供eSOP8封装。
    ZC8809概述:
        ZC8809是一款带有自动增益控制功能,基于电荷泵升压技术,功率高达5.4W的AB/D切换音频功率放大器。
        ZC8809内置独特的自适应升压功能,根据输出功率的大小自动选择由VDD供电或电荷泵升压整流供电,极大的延长了电池的播放时间。
        ZC8809内置自动增益控制功能,可以根据输入信号大小自动调整放大器的增益防止失真,显著的提高音质。

    ZC8809特性:
    AB类、D类切换功能
    4种防破音可选
    自适应升压功能,Charge_pump升压至6.4V
    D类输出功率:
        -5. 4 W (VDD=4.5V, RL =4Ω,NCN OFF THD+N=10%)
        -5. 2 W (VDD=4.2V, RL =4Ω,NCN OFF THD+N=10%)
    AB类输出功率:
        -2W (VDD=4.2V, RL =4Ω,升压关闭 THD+N=10% )
    工作电压:2.8V to 5.5V
    低失真和低噪声
    开启、关闭POP-click抑制功能
    关断电流(<1uA)
    OCP、OTP、UVLO 保护功能
    ESOP8封装

    ZC8809应用:
    扩音器
    便携式音箱 / 插卡音箱
    蓝牙音箱 / AI 音箱

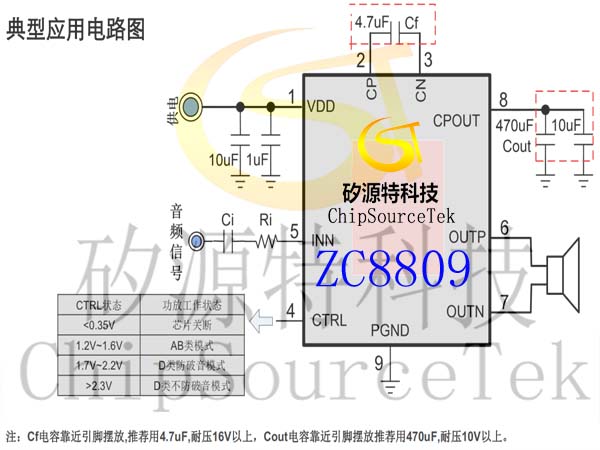

    ZC8809典型应用原理图:

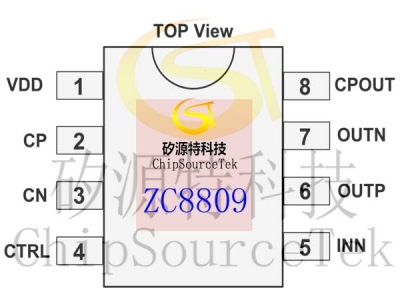

    ZC8809引脚排列:

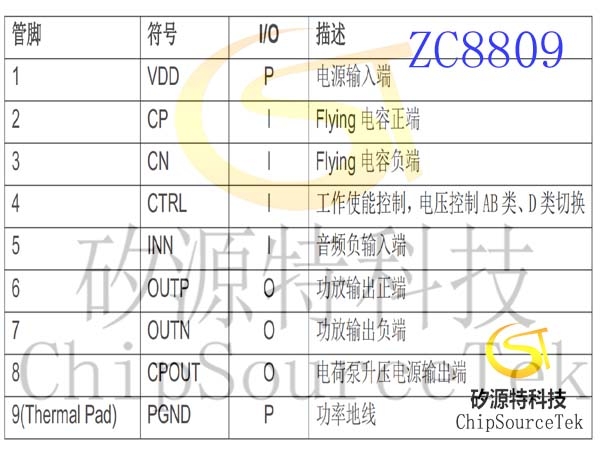

    ZC8809管脚描述:


    ZC8809封装图:
