LTK5308概述:
   LTK5308是一款内置同步电流式BOOST升压，全差分输入、单声道D类超低EMI、无需滤波器、超低底噪、可自动关闭升压带超长续航功能、带有可切换自动增益功能（AGC）的音频功率放大芯片。

    内置的BOOST升压模块可以在5.5V工作。工作输入电压3V-5V，升压到5.5V的情况下，THD+N达到10%时，可以在4Ω喇叭上输出4.3 W的功率。最大限度地减少了音频子系统中功放对FM的干扰。
    LTK5308的输出带有自动增益（AGC）功能，可以抑制由于输入的音乐、语音信号幅度过大所引起的输出信号削峰失真，显著提高音质。
    LTK5308的工作效率超过90%，在输入音量比较小时，内部检测功能会自动关闭升压模块，当输入信号稍大时，升压模块工作。极大地提高了系统效率。
    LTK5308采用ESOP-8封装。

工作电压范围：3.0V 到 5V

全差分输入，优异的爆破声抑制电路

超低底噪、超低失真

自动增益控制 AGC（可关闭）

自动关闭升压模块，超长续航

VDD=4.2V 下最大输出功率（Non-AGC） 4.3W（4Ω 喇叭，10% THD+N）

VDD=4.2V 下最大输出功率（AGC）     3.4W（4Ω 喇叭，1% THD+N）

低失真：THD+N：0.05%（1kHz，PO=1W）

提供 12dB 的 AGC 动态范围控制

关断电流 < 0.5uA

PSRR：75dB@1kHz

短路保护和过温保护

LTK5308采用ESOP-8封装

蓝牙音箱

插卡音箱、USB 音响

拉杆音箱、2.1 音响

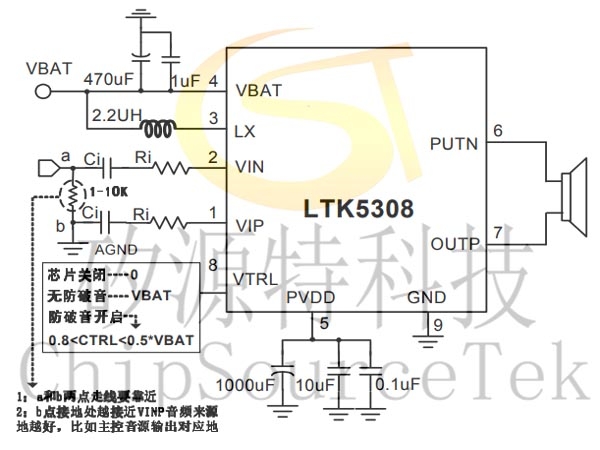

LTK5308差分输入典型应用电路:

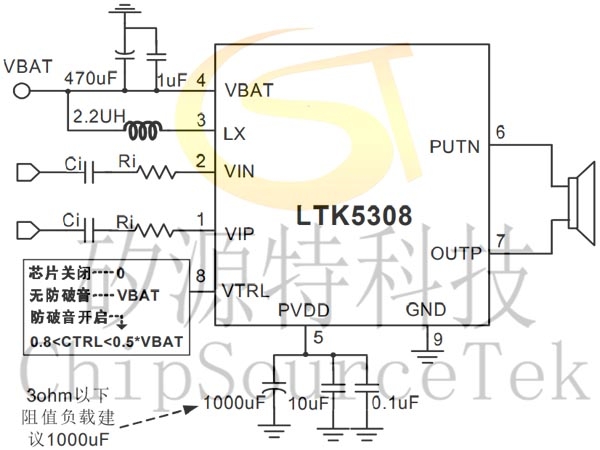

LTK5308单端输入典型应用电路

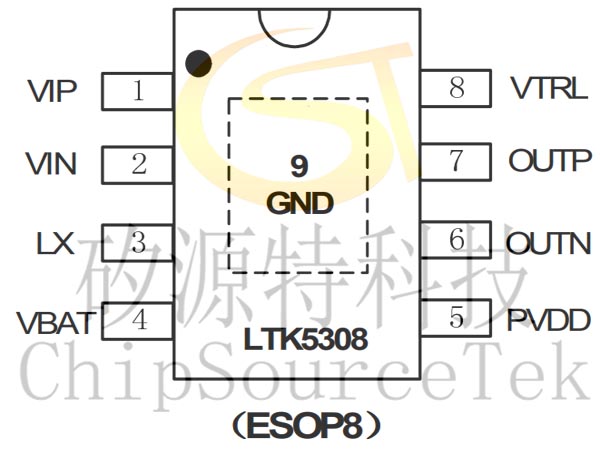

LTK5308引脚分布:

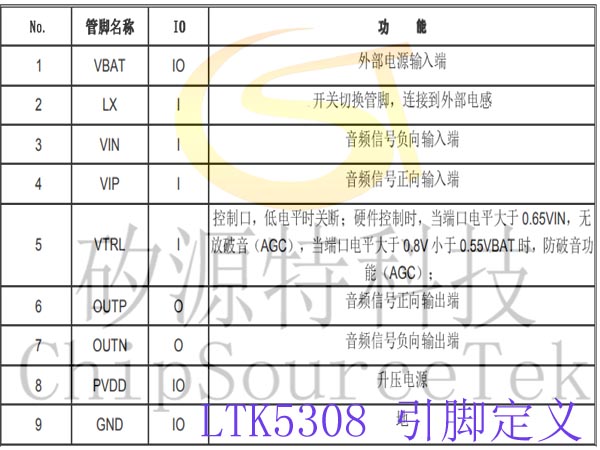

LTK5308引脚定义：

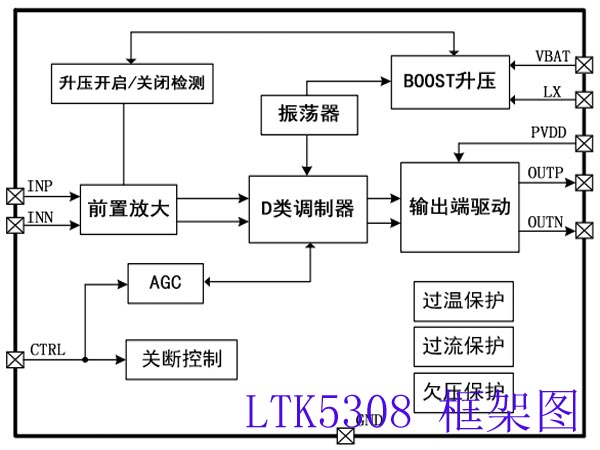

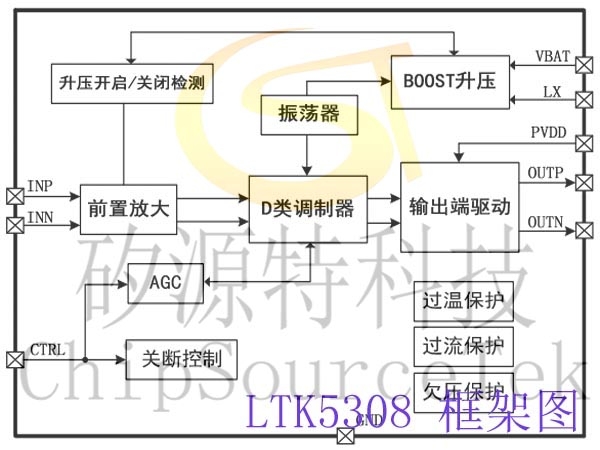

LTK5308原理框图：

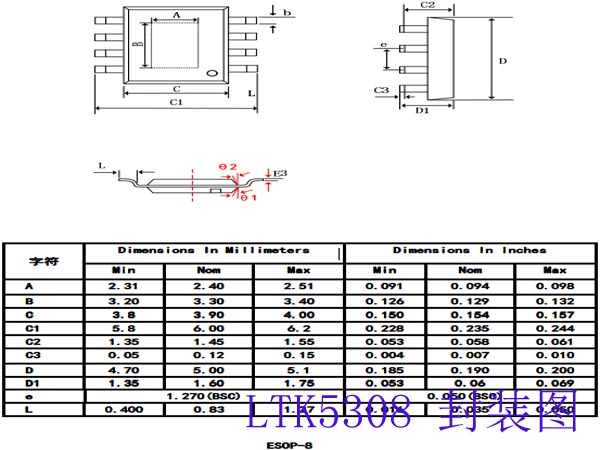

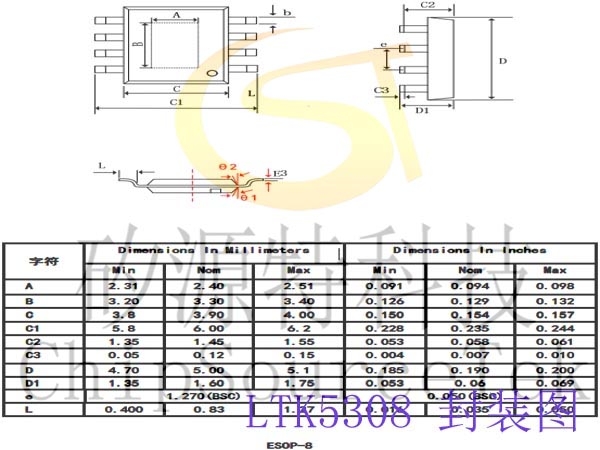

LTK5308封装图：
