升降压芯片

CS5025E

     CS5025E是一款采用CMOS工艺升压型开关稳压器,其主要包括一个参考电压源,一个振荡电路,一个误差放大器,一个相位补偿电路,通过PWM/PFM切换控制电路。

    CS5025E内置MOS的设计,只需要12个外围元件,极简的外围地哪里,可以最大限度的保证电源模块的可靠性以及避免电源模块设计的复杂化。CS5025E最高可提供14V恒定的电压输出,最大可保证8A的峰值电路下负载未定工作,低至2.5V的启动电压,3~12V宽工作电压范围,可最大限度的使用与各种终端设备。


    CS5025E提供了ESOP10的封装类型,其额定的工作温度范围为-40℃至85℃。

    CS5025E概述:
         CS5025E是一款采用CMOS工艺升压型开关稳压器,其主要包括一个参考电压源,一个振荡电路,一个误差放大器,一个相位补偿电路,通过PWM/PFM切换控制电路。
        CS5025E内置MOS的设计,只需要12个外围元件,极简的外围地哪里,可以最大限度的保证电源模块的可靠性以及避免电源模块设计的复杂化。CS5025E最高可提供14V恒定的电压输出,最大可保证8A的峰值电路下负载未定工作,低至2.5V的启动电压,3~12V宽工作电压范围,可最大限度的使用与各种终端设备。
        CS5025E提供了ESOP10的封装类型,其额定的工作温度范围为-40℃至85℃。

    CS5025E特性:

    输入电压范围:3-12V
    可调电压输出最高值13V
    震荡频率:600KHZ
    精准的反馈参考电压:1V(±2%)
    内置0.08Ω,8A,15V的MOSFET
    关断电流:<36uA
    过温保护
    过压保护
    封装:ESOP10L

    CS5025E应用:

    充电设备
    LCD显示器
    数码相机
    手持设备
    移动终端

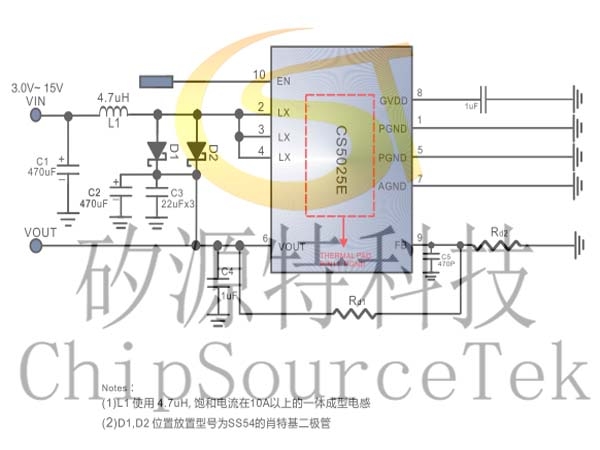

    CS5025E典型应用电路图:

    CS5025E引脚定义:

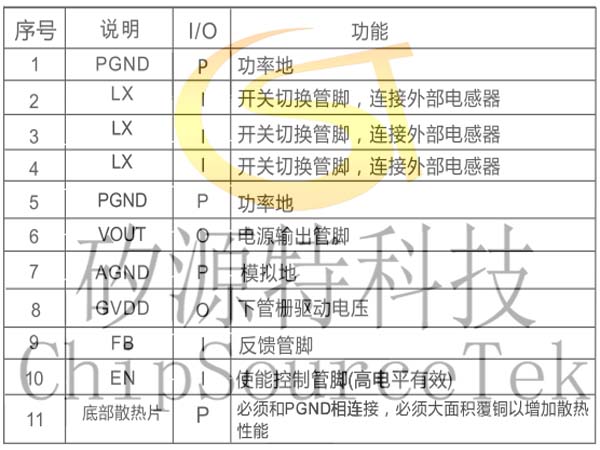

    CS5025E引脚说明:

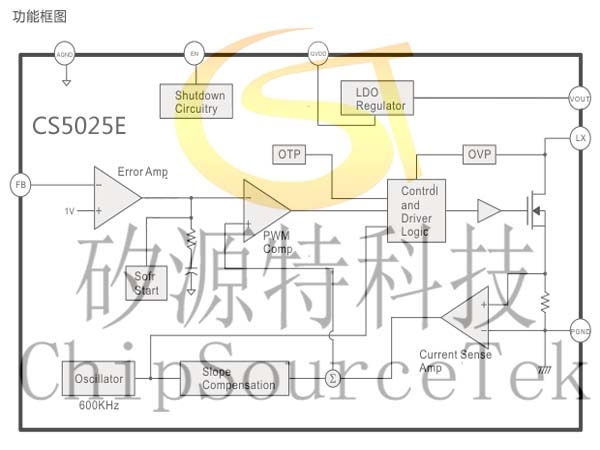

    CS5025E功能框图:
